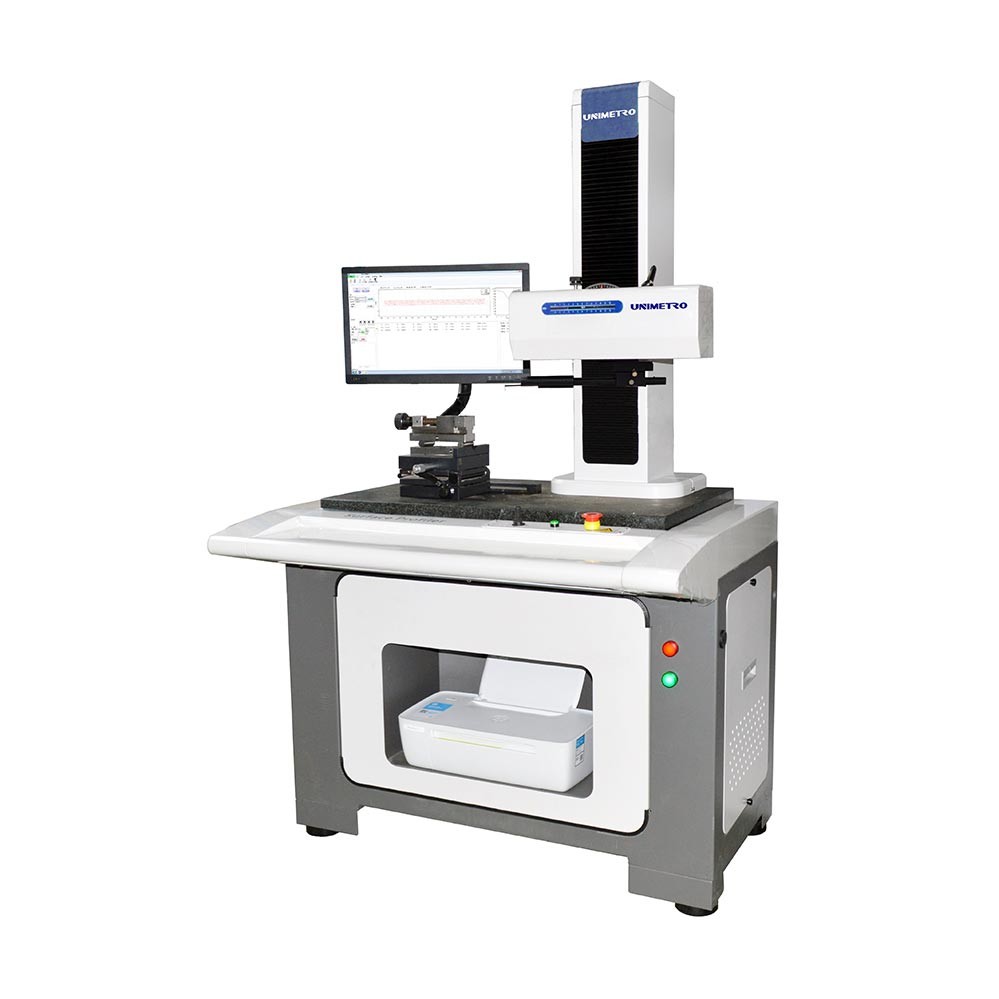

Profiler de contour de surface de haute précision

Machine de mesure de contour de surface Profiler

Caractéristiques:

Le meilleur équilibre entre performance et coût, avec le meilleur rapport qualité/prix.

★ Capteur de contour numérique de haute précision.

★ Mesure de contour de haute précision à grande échelle, mesure de micro-profil.

★UNIMETRO utilise de manière innovante un nouveau type de capteur numérique qui offre une précision linéaire jusqu'à cinq fois supérieure à celle des capteurs à codeur numérique traditionnels et jusqu'à 10 fois la capacité de mesurer de petits contours !

★Cette mesure permet au nouveau profileur de la série SP2000 de répondre aux exigences de mesure à grande échelle tout en évaluant également le petit contour de la surface de la pièce. Les applications typiques incluent les roulements à billes à gorge profonde, les roulements à billes pêche et les rainures pour vis à billes. Mesure de la valeur R, de l'écart de configuration et de la valeur Pt.

Fonctions de mesure de machine de mesure de contour de surface de profileur

●Dimensions:y compris la distance horizontale, la distance verticale, la distance linéaire, le rayon et le diamètre

●Angle inclus :y compris l'angle horizontal, l'angle vertical et l'angle inclus

●Tolérance de position :y compris le parallélisme et la perpendiculaire

●Tolérance de forme :y compris la rectitude, la convexité et le profil d'arc

●Génération auxiliaire :y compris les points auxiliaires, les lignes auxiliaires et les cercles auxiliaires

Gamme de mesure de machine de mesure de contour de surface de profileur

Spécifications techniques de la machine de mesure de contour de surface Profiler

Remarque : 1. H est la hauteur de mesure en position horizontale ; 2. L'angle inclus de l'arc d'échantillonnage est de 120° pour la bille standard de 2 mm < R < 10 mm ; 3. La longueur d'échantillonnage du bord d'angle est de 5 mm pour le bloc d'angle de 60 ° et 90 ° respectivement ; 4. Le λ C est de 2,5 mm et la vitesse de mesure est ≤ 0,3 mm/s ; 5. Pour la boule standard avec 2 mm < R < 10 mm, l'angle d'arc circulaire inclus est de 120 ° 6. Les paramètres ci-dessus sont mesurés dans un environnement de 20 ℃ ± 5 ℃ et la température de l'étape ne dépasse pas 2 ℃ / h 7. La vibration maximale du sol RMS < 50 Hz 2,5 μ M / S / > 50 Hz 5,0 μ M / s.

Configuration de la machine de mesure de contour de surface Profiler

Machine:

Machine ergonomique intégrée CP-MP2

Spécification: 500*800

Colonne:

Colonne haute vitesse cp-cn-wr

Vitesse de déplacement maximale : 15 mm/S

Vitesse de déplacement minimale : 0,2 mm/s

Précision de positionnement : 0,005 mm

Pilote à faible bruit cp-d-ssom

Rectitude du contour : 0,3 μ M / 100 mm

Valeur résiduelle de rugosité : ≤ 0,005 μ M

Vitesse de déplacement maximale : 15 mm/S

Vitesse de déplacement minimale : 0,05 mm/s

Capteurs :

Capteur de contour numérique à faible bruit cp-ztr-chpd

Précision linéaire : ± (0,7 + | 0,05h |) μ m

Force de mesure : 0,7 g
