Name: Système de mesure de profil et de contour de surface CMS avec technologie profilomètre
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SP1000
Price: 20,500.00 USD
Availability: InStock

Détail Infomation

Capteur:

Capteur de contour numérique

Logiciel:

Logiciel de mesure de contours CMS

Demandeur:

Bague d'huile moteur, outil de meulage de piston, roulement, noyau axial....

Mettre en évidence:

appareil de mesure de découpe

instrument de mesure de rugosité

Description de produit

Système de mesure de profil et de contour CMS avec technologie de profilomètre

Machine de mesure de contour de type numérique

Les éléments mesurables de toutes les surfaces comprennent la taille, la forme, la rugosité et l'ondulation. De nombreux composants de haut profil nécessitent une analyse complète de tous ces éléments.

Dimensions : Formes fonctionnelles de surface définies par la relation linéaire entre le rayon, l'angle, la distance et les caractéristiques
Forme : Déviation par rapport à la forme cible de la surface (plane, sphère, cône, etc.), généralement causée par une erreur de machine
Rugosité : Causée par des facteurs tels que les outils de coupe ou les processus d'usinage
Ondulation : Effet de machine non idéal causé par des vibrations, une rigidité insuffisante ou d'autres facteurs instables dans le processus

Caractéristiques de la série SP1000

Type standard avec faible coût d'utilisation
Capteur de contour numérique
Capacité de profilométrie à grande échelle

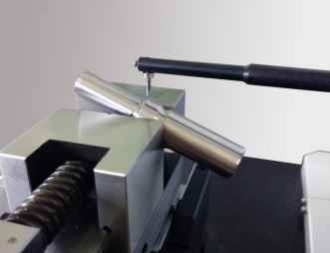

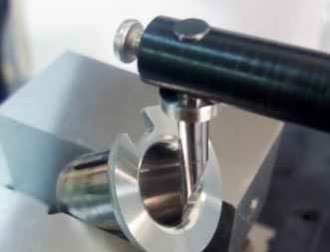

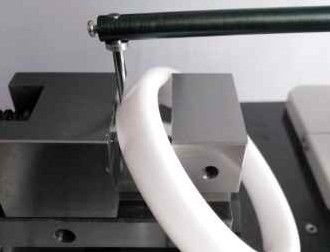

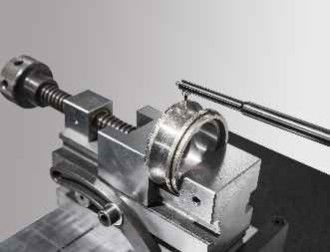

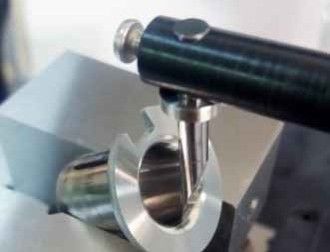

Exemples de cas de mesure

Spécifications recommandées

Spécification	Détails
Numéro de modèle	SE2022G-tbo
Plage de mesure axe X	120mm
Plage de mesure axe Z	420mm
Plage axe Z1	±0.5mm~±7.5mm/262144:1
Précision linéaire Z1	0.07%f.s.
Précision angulaire	±1′
Rectitude	0.3μm/100mm
Vitesse d'entraînement axe X	0.05~20mm/s
Vitesse d'entraînement axe Z	0.2~20mm/s
Fonctions de mesure	Éléments linéaires, caractéristiques ponctuelles, distances, parallélisme, perpendicularité, angle, profondeur de rainure, largeur de rainure, rayon, analyse de rectitude, analyse de convexité, analyse de profil

Composants du système

Capteur de contour numérique série P

Résolution : 65536:1 / 262144:1
Plage : R:±400μm/±600μm, C:±5mm/±7.5mm
Précision linéaire : R:±7%/±4%, C:0.15%/0.07%
Bruit résiduel : ≤0.025μm/≤0.02μm
Référence de rugosité : Guidage, sans guidage
Capteur inductif intégré de haute précision pour la mesure de rugosité et de profil avec changement d'aiguille

Options de pilote

Course du rail : 100-150mm
Intervalle de pas : 0.2~2μm
Rectitude du contour : 0.5μm/100mm
Valeur résiduelle de rugosité : ≤0.02μm
Vitesse de déplacement maximale : 10mm/s
Vitesse de mesure minimale : 0.1mm/s
L'entraînement standard répond aux exigences de précision de mesure de contour au niveau de la pièce

Composants de colonne

Plage : 320~420mm / 520~620mm
Vitesse de déplacement maximale : 10mm/s
Vitesse de déplacement minimale : 0.5mm/s
Précision de positionnement : 0.01mm
Conception légère avec colonne de type cadre pour une stabilité à long terme

Composants de plateforme : Machine standard intégrée MPM

Matériau : Marbre
Spécification : 500*800, 500*1000
Conception monobloc avec structure compacte pour une maintenance facile

Informations sur l'entreprise

Nos clients et agents

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que produit principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelles, les fixations CMM et VMM, et les équipements connexes.

Q3 : Comment choisir la spécification appropriée ?

R3 : Notre équipe professionnelle vous conseillera sur les spécifications appropriées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous le service personnalisé ?

R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Notre période de garantie produit est de 1 an. Nous avons amélioré les pièces cassables et maintenons une qualité de produit stable.
