Name: Système universel de mesure de contour et de rugosité multi-capteurs avec profilomètre intégré
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SER1000
Price: 20,500.00 USD
Availability: InStock

Détail Infomation

Capteur:

Capteur de profil de rugosité inductif

Logiciel:

Système de mesure de profil CMS et système de mesure et d'analyse de rugosité de surface RMW

Demandeur:

Bidon d'huile de frein, bidon d'huile de frein, ressort, boulon de fixation de voiture, etc.

Mettre en évidence:

instrument de mesure de découpe

instrument de mesure de rugosité

Description de produit

Système universel de mesure de contour et de rugosité multi-capteurs

Système de mesure de contour et de rugosité de surface

Système universel de mesure de rugosité et de contour de surface avec machine de profilomètre à mesure de rugosité à capteur combiné

Fondamentaux de l'analyse de mesure de surface

Toutes les surfaces peuvent être mesurées selon quatre éléments clés : dimensions, forme, rugosité et ondulation. Les composants de haute précision nécessitent une analyse complète de tous ces paramètres.

Dimensions : Formes fonctionnelles de surface définies par des relations linéaires entre rayon, angle, distance et caractéristiques
Forme : Déviation par rapport à la forme de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
Rugosité : Variations de texture de surface causées par les outils de coupe ou les processus d'usinage
Ondulation : Effets de machine non idéaux résultant de vibrations, d'une rigidité insuffisante ou d'autres instabilités de processus

Caractéristiques de la série SER1000

Type standard avec faible coût d'utilisation

Capteur de profil inductif

Mesure de rugosité sans contact

Mesure de profil de petite plage et haute précision

Composite de mesure de rugosité et de profil

Applications de mesure

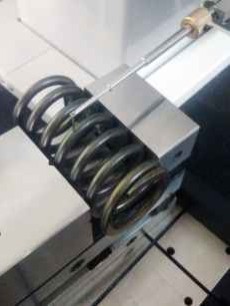

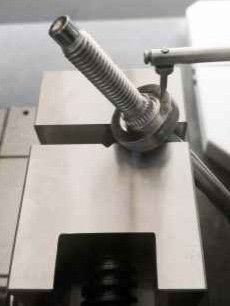

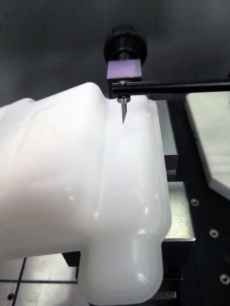

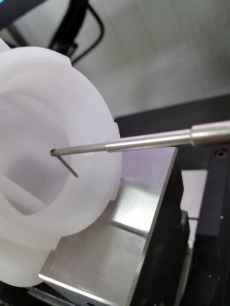

Les applications incluent : Bidons d'huile de frein, ressorts, boulons de fixation de voiture

Spécifications techniques

Spécification	SER1143G-sak
Plage de mesure
Axe X	100mm
Axe Z	320mm
Axe Z1	C:±5mm R:±400µm
Précision du contour
Précision linéaire Z1¹	0,15% f.s.
Pt	±0,3µm
Angle	±2´
Rectitude	0,5µm/100mm
Précision de la rugosité
Précision linéaire	±7%
Bruit résiduel	≤0,025µm
Valeur de duplication	1δ≤3nm
Longueur d'onde de coupure	0,025, 0,08, 0,25, 0,8, 2,5, 8mm
Longueur d'évaluation	λcX2,3,4,5,6,7
Vitesse d'entraînement
Axe X	0,1~10mm/s
Axe Z	0,5-10mm/s
Fonctions de mesure
Profil	Éléments de ligne, caractéristiques ponctuelles, distances, parallélisme, perpendicularité, angle, profondeur de rainure, largeur de rainure, rayon, analyse de rectitude, analyse de convexité, analyse de profil
Rugosité	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Ondulation	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contour d'origine	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Composants du système

Capteur de contour numérique série P

Résolution : 65536:1 / 262144:1
Plage : R:±400µm/±600µm, C:±5mm/±7,5mm
Précision linéaire : R:±7%/±4%, C:0,15%/0,07%
Bruit résiduel : ≤0,025µm/≤0,02µm
Référence de rugosité : Glissière, sans guide
Capteur inductif intégré de haute précision pour la mesure de rugosité et de profil avec simple changement d'aiguille

Options de commande

Course du rail : 100-150mm
Intervalle de pas : 0,2~2µm
Rectitude du contour : 0,5µm/100mm
Valeur résiduelle de rugosité : ≤0,02µm
Vitesse de déplacement maximale : 10mm/s
Vitesse de mesure minimale : 0,1mm/s
La commande standard répond aux exigences de précision de mesure de contour au niveau de la pièce

Composants de colonne

Plage : 320~420mm / 520~620mm
Vitesse de déplacement maximale : 10mm/s
Vitesse de déplacement minimale : 0,5mm/s
Précision de positionnement : 0,01mm
Conception de colonne légère de type cadre pour une stabilité à long terme

Composants de plateforme

Matériau : Marbre
Spécification : 500*800, 500*1000
Conception monobloc avec structure compacte pour un entretien facile

À propos d'UNIMETRO

Construire votre entreprise avec des solutions de métrologie professionnelles

UNIMETRO est un fabricant professionnel d'équipements de métrologie avec plus de 10 ans d'expérience. Nous fournissons des produits haute performance à des prix raisonnables et accueillons des partenaires professionnels des marchés mondiaux.

Nos services

UNIMETRO s'engage à fournir les meilleurs produits et solutions de métrologie, ainsi qu'un service après-vente complet comprenant une assistance en ligne gratuite, des mises à niveau logicielles et des temps de réponse rapides.

Marché mondial

Nous accueillons les revendeurs et distributeurs du monde entier et fournissons un support commercial et technique complet. UNIMETRO livre constamment des produits avec le meilleur rapport prix-performance et un service supérieur.

Solutions OEM et personnalisées

UNIMETRO propose des services OEM pour les distributeurs et développe des solutions de mesure personnalisées grâce à notre équipe technique professionnelle. Consultez nos ingénieurs pour des exigences spécialisées.

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que fabrique principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelles, les fixations CMM & VMM, et les équipements de métrologie associés.

Q3 : Comment choisir la spécification appropriée ?

R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous le service personnalisé ?

R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits sont livrés avec une garantie d'un an. Nous avons amélioré la durabilité des pièces cassables pour assurer la fiabilité des produits.
