Système de mesure de profil à grande portée équipé d'un capteur de contour numérique

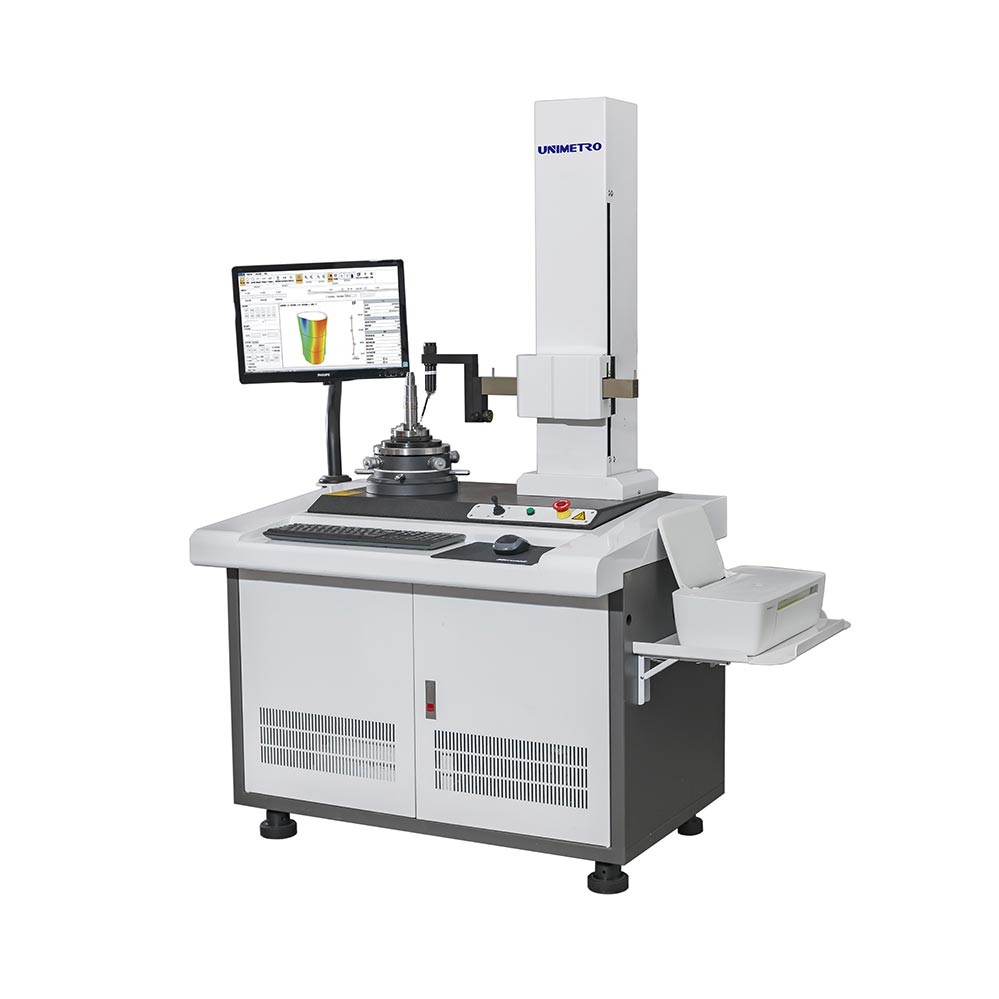

Machine de mesure de profil à grande portée

Caractéristiques de la machine de mesure de profil : Le meilleur équilibre entre performances et coûts, avec le meilleur rapport prix/performance.

★ Type standard, faible coût

★ Capteur de contour numérique

★ Mesure de profil à grande échelle

Fonctions de mesure

●Dimensions:y compris la distance horizontale, la distance verticale, la distance linéaire, le rayon et le diamètre

●Angle inclus :y compris l'angle horizontal, l'angle vertical et l'angle inclus

●Tolérance de position :y compris le parallélisme et la perpendiculaire

●Tolérance de forme :y compris la rectitude, la convexité et le profil d'arc

●Génération auxiliaire :y compris les points auxiliaires, les lignes auxiliaires et les cercles auxiliaires

Plage de mesure

Spécifications techniques

Remarque : 1. H est la hauteur mesurée en position horizontale ;

2. Pour la boule standard avec 2 mm < R < 10 mm, l'angle d'arc d'échantillonnage inclus est de 120 ° ;

3. Pour les blocs d'angle avec un angle de 60 ° et 90 °, la longueur d'échantillonnage du bord du coin est de 5 mm ;

4. Lorsque λ C est de 2,5 mm, la vitesse de mesure est ≤ 0,3 mm/s ;

5. Pour la bille standard avec 2 mm < R < 10 mm, l'angle d'arc d'échantillonnage inclus est de 120 °

6. Les paramètres ci-dessus ont été mesurés à 20 ℃ ± 5 ℃ et la température de l'étape n'était pas supérieure à 2 ℃/h ;

7. La vibration maximale du sol RMS < 50 Hz 2,5 μ M/S / 50 Hz 5,0 μ M/s.

Configuration de la machine

Machine:

Machine ergonomique intégrée CP-MP1

Spécification: 500*800

Colonne:

Colonne haute vitesse cp-cn-sb

Vitesse de déplacement maximale : 10 mm/S

Vitesse de déplacement minimale : 0,5 mm/s

Précision de positionnement : 0,01 mm

Pilote à faible bruit cp-d-sspm

Rectitude du contour : 0,5 μ M / 100 mm

Valeur résiduelle de rugosité : ≤ 0,02 μ M

Vitesse de déplacement maximale : 10 mm/S

Vitesse de déplacement minimale : 0,1 mm/s

Capteurs :

Capteur de contour numérique à faible bruit cp-ztr-dc

Précision linéaire : ±(1,5+|0,06H|)μm

Force de mesure : 1,2 G
