Système de mesure de profil numérique inductif pour l'analyse de contour et de surface
Profilomètre de mesure de contour numérique
Machine de mesure de contour de type inductif
Principes fondamentaux de l'analyse de mesure de surface
Toutes les surfaces contiennent des éléments mesurables, notamment la taille, la forme, la rugosité et l'ondulation. Les composants de haute précision nécessitent une analyse complète de tous ces éléments :
- Dimensions : Formes fonctionnelles de surface définies par des relations linéaires entre le rayon, l'angle, la distance et les caractéristiques
- Forme : Déviation de la forme de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Rugosité : Causée par des facteurs tels que les outils de coupe ou les processus d'usinage
- Ondulation : Effets de machine non idéaux résultant de vibrations, d'une rigidité insuffisante ou d'autres facteurs d'instabilité du processus
Série SE1000
Type standard à faible coût d'utilisation
Capteur de profil inductif pour la mesure de contour de petite portée et de haute précision. La précision linéaire absolue des capteurs inductifs dépend de la portée, les plus grandes portées entraînant une précision plus faible. Le principe de mesure permet une résolution maximale avec une subdivision linéaire infinie, éliminant les limitations de précision inhérentes.

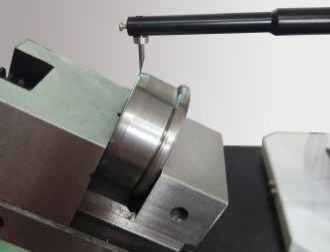

Les applications industrielles comprennent la mesure de surface de contour à petite échelle, telles que les mesures de rouleaux et de pistes de roulements dans l'industrie des roulements (typiquement 5-10 µm), la mesure de l'épaisseur des écrans de téléphones portables, le revêtement d'écrans rétroéclairés et la mesure de l'épaisseur des revêtements de circuits imprimés dans l'industrie des téléphones portables.

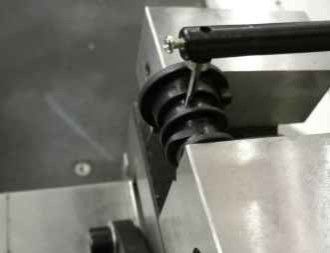

Applications de mesure
SE1618 & SE Profilomètre de rugosité Position 2 1517

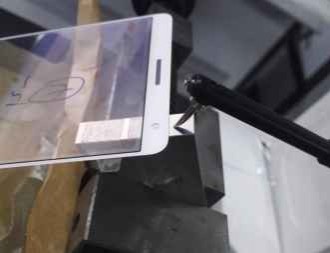

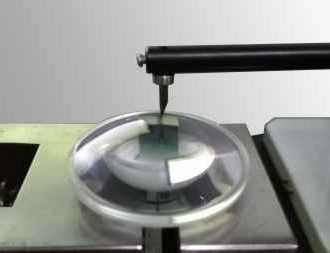

Applications pour lentilles asphériques et écrans de téléphones portables
Spécifications techniques
| Spécification |
Détails |
| Numéro de modèle |
SE1123G-sak |
| Plage de mesure |
Axe X : 100 mm
Axe Z : 320 mm
Axe Z1 : ±0,5 mm ~ ±5 mm / 65536:1 |
| Précision |
Précision linéaire Z1 : 0,15 % f.s.
Pt : ±0,3 µm
Angle : ±2'
Rectitude : 0,5 µm/100 mm |
| Vitesse d'entraînement |
Axe X : 0,1 ~ 10 mm/s
Axe Z : 0,5-10 mm/s |
| Fonctions de mesure |
Analyse de profil comprenant des éléments linéaires, des caractéristiques ponctuelles, des mesures de distance, le parallélisme, la perpendicularité, l'angle, la profondeur de rainure, la largeur de rainure, le rayon, l'analyse de rectitude, l'analyse de convexité et l'analyse de profil complète |
Composants du système
Capteur : Capteur de profil inductif série E
- Résolution : 65536:1 / 262144:1
- Plage : ±0,5 mm ~ ±5 mm / ±0,5 mm ~ ±7,5 mm
- Précision linéaire : 0,15 % / 0,07 %
- Puissance de mesure : 0,7 mg
- Caractéristiques : Le rapport précision/plage flexible offre des avantages supérieurs pour la mesure de micro-profil par rapport aux capteurs numériques
Entraînement : Entraînement standard DS / Entraînement céramique DC
- Course du rail : 100-150 mm
- Intervalle de nombre : 0,2 ~ 2 µm
- Rectitude du contour : 0,5 µm/100 mm
- Valeur résiduelle de rugosité : ≤0,02 µm
- Vitesse de déplacement maximale : 10 mm/s
- Vitesse de mesure minimale : 0,1 mm/s
- Caractéristiques : Les performances d'entraînement standard répondent aux exigences de précision de mesure de contour de pièces ; compatible avec les capteurs de rugosité pour les mesures supérieures à Ra 0,1 microns
Membre de colonne : Type standard CNS / Type standard CNSL Colonne longue
- Plage : 320 ~ 420 mm / 520 ~ 620 mm
- Vitesse de déplacement maximale : 10 mm/s
- Vitesse de déplacement minimale : 0,5 mm/s
- Précision de positionnement : 0,01 mm
- Caractéristiques : Conception légère avec construction de colonne de type cadre pour une stabilité à long terme sans déformation
Composants de plateforme : MPM Machine standard intégrée
- Matériau : Marbre
- Spécification : 500 × 800, 500 × 1000
- Caractéristiques : Conception monobloc avec structure compacte pour une maintenance facile et une efficacité des coûts
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que fabrique principalement votre entreprise ?
R2 : Nous sommes spécialisés dans la production de machines de mesure par vision, de machines de mesure tridimensionnelles, de fixations CMM et VMM, et d'équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle recommandera des spécifications d'instruments de mesure appropriées en fonction de la variété de vos produits et de vos exigences de mesure.
Q4 : Acceptez-vous les services personnalisés ?
R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Nos produits bénéficient d'une garantie d'un an. Nous maintenons une qualité de produit stable avec des améliorations des composants cassables pour des performances fiables.
