Système de mesure d'ondulation et de contour avec capteur de rugosité à large plage sans guidage
Système de mesure de contour de testeur de rugosité de surface
Évaluez la rugosité, l'ondulation, le profil et de nombreux autres paramètres avec notre machine de mesure de rugosité et de contour dotée d'un capteur de rugosité sans guidage à large plage.
Principes fondamentaux de l'analyse de mesure de surface
Toutes les surfaces contiennent des éléments mesurables, notamment la taille, la forme, la rugosité et l'ondulation. Les composants de haute précision nécessitent l'analyse de tous ces éléments :
- Dimensions : Formes fonctionnelles de surface définies par des relations linéaires entre le rayon, l'angle, la distance et les caractéristiques
- Forme : Déviation par rapport à la forme de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Rugosité : Causée par des facteurs tels que les outils de coupe ou les processus d'usinage
- Ondulation : Effets de machine non idéaux causés par des vibrations, une rigidité insuffisante ou d'autres facteurs de processus instables
Caractéristiques de la série SR2000
Le meilleur équilibre entre performance et coût avec un rapport prix/performance supérieur :
- Capteur inductif standard sans plomb à large plage
- Évaluation complète de la rugosité, de l'ondulation, du profil et de multiples paramètres

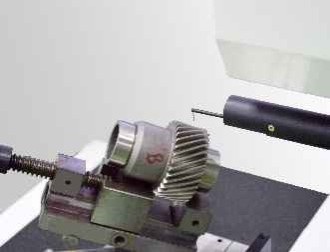

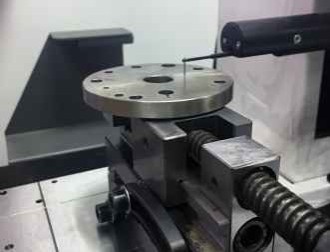

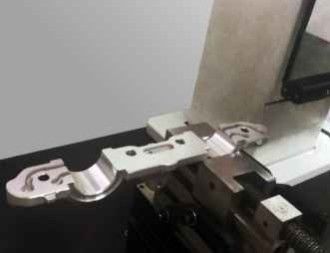

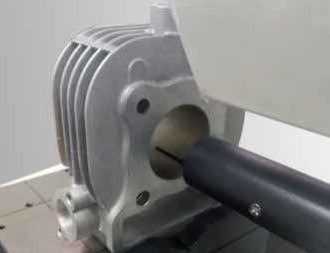

Études de cas de mesure
Spécifications SR2023G-tbo
| Paramètre | Spécification |
|---|
| Plage de mesure axe X | 120mm |
| Plage de mesure axe Z | 420mm |
| Plage de mesure axe Z1 | ±620µm/262144:1 |
| Précision linéaire du paramètre de rugosité¹ | ±3% |
| Répétabilité | 1δ≤1nm |
| Longueur de coupure | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Longueur d'évaluation | µcX2,3,4,5,6,7 |
| Bruit résiduel | ≤0.12µm |
| Vitesse d'entraînement axe X | 0.05~20mm/s |
| Vitesse d'entraînement axe Z | 0.2~20mm/s |
Fonctions de mesure
Rugosité : Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Ondulation : Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contour d'origine : Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Composants du système
Capteur de rugosité sans guidage série R
- Résolution : 65536:1/262144:1
- Plage : ±420µm/±620µm
- Précision linéaire : R:±4%/±3%
- Bruit résiduel : ≤0.007µm/≤0.005µm
- Référence de rugosité : Guidé, sans plomb
- Capteur de rugosité sans tête avec d'excellentes caractéristiques de réponse en fréquence et une large bande passante de signal
Options de pilote
Pilote à faible bruit Dsh / Pilote céramique à faible bruit Dch(Sélectionnez selon vos besoins)
- Course du rail : 100-150mm/180~220mm
- Intervalle de pas : 0.05~2µm/0.05~5µm
- Rectitude du contour : 0.3µm/100mm
- Valeur résiduelle de rugosité : ≤0.005µm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de mesure minimale : 0.1mm/s
- L'actionneur à faible bruit répond aux exigences de précision de mesure de profil pour les pièces standard
Composants de colonne
Colonne haute vitesse Cnf / Colonne longue haute vitesse Cnfl(Sélectionnez selon vos besoins)
- Plage : 320~420mm / 520~620mm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de déplacement minimale : 0.2mm/s
- Précision de positionnement : 0.005mm
- Colonne haute vitesse avec conception de cadre, résistance à la déformation à long terme, structure de transmission rapide de précision
Composants de plateforme
Table de machine ergonomique intégrale Mpe
- Matériau : Marbre
- Spécification : 500*800, 500*1000
- Conception intégrale avec structure compacte, maintenance pratique, gain de place
- La conception ergonomique réduit la fatigue de l'opérateur
Informations sur l'entreprise
Nos clients et agents
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que produit principalement votre entreprise ?
R2 : Nous produisons principalement des machines de mesure par vision, des machines de mesure tridimensionnelles, des fixations CMM et VMM, et des équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Q4 : Acceptez-vous le service personnalisé ?
R4 : Oui ! Nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Notre période de garantie produit est de 1 an. Nous avons une qualité de produit stable avec des améliorations sur les pièces cassables pour des performances fiables.
