Système de mesure de profil et de contour de surface basé sur des capteurs inductifs
Solutions de mesure de profil et de contour de surface
Toutes les surfaces contiennent des éléments mesurables, notamment la taille, la forme, la rugosité et l'ondulation. Les composants de haute précision nécessitent une analyse complète de tous ces éléments pour garantir des performances et une qualité optimales.
Éléments de mesure de surface
- Dimensions : Formes fonctionnelles de surface définies par des relations linéaires entre le rayon, l'angle, la distance et les caractéristiques
- Forme : Déviation par rapport à la forme de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Rugosité : Variations de texture de surface causées par les outils de coupe ou les processus d'usinage
- Ondulation : Effets de machine non idéaux résultant de vibrations, d'une rigidité insuffisante ou d'autres facteurs d'instabilité du processus
Caractéristiques de la série SE2000
Atteindre l'équilibre optimal entre performance et coût avec un rapport prix-performance exceptionnel.
- Large gamme de capteurs inductifs pour des applications polyvalentes
- Capacités de mesure de contour de haute précision sur une petite plage
- Mesure de micro-profil avec une précision exceptionnelle

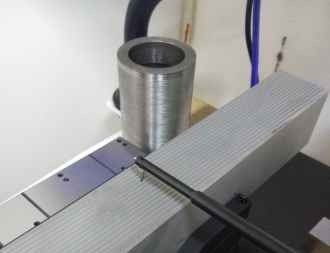

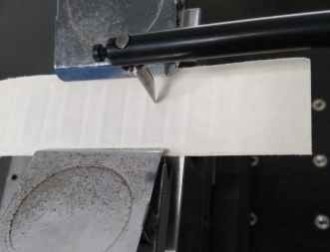

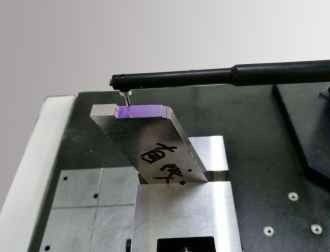

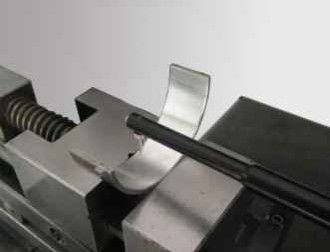

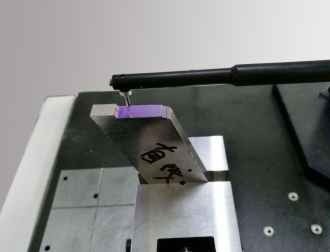

Applications de mesure
Spécifications SE2022G-tbo
| Spécification | Détails |
|---|
| Plage de mesure - Axe X | 120mm |
| Plage de mesure - Axe Z | 420mm |
| Plage de mesure - Axe Z1 | ±0.5mm~±7.5mm/262144:1 |
| Précision linéaire Z1 | 0.07% f.s. |
| Précision angulaire | ±1′ |
| Rectitude | 0.3µm/100mm |
| Vitesse d'avance de l'axe X | 0.05~20mm/s |
| Vitesse d'avance de l'axe Z | 0.2~20mm/s |
Capacités de mesure
Analyse complète du profil incluant les éléments linéaires de diverses surfaces de pièces, les caractéristiques ponctuelles, les mesures de distance entre points et lignes, l'analyse de position des éléments incluant la distance, le parallélisme, la perpendicularité, l'angle, la profondeur de rainure, la largeur de rainure, le rayon, l'analyse de rectitude, l'analyse de convexité et l'analyse de profil.
Composants du système
Capteur de contour inductif série E
- Résolution : 65536:1 / 262144:1
- Plage : ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Précision linéaire : 0.15% / 0.07%
- Force de mesure : 0.7mg
- Rapport précision/plage flexible avec des avantages inégalés pour les capteurs numériques dans les applications de mesure de petits contours
Systèmes d'entraînement
Driver basse fréquence Dsh / Driver céramique basse fréquence Dch(Sélectionnable en fonction des exigences de l'application)
- Course du rail : 100-150mm / 180~220mm
- Intervalle de pas : 0.05~2µm / 0.05~5µm
- Rectitude du contour : 0.3µm/100mm
- Valeur résiduelle de rugosité : ≤0.005µm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de mesure minimale : 0.1mm/s
- L'actionneur à faible bruit répond aux exigences de précision de mesure du profil des pièces standard
- Capable de mesurer une rugosité Ra supérieure à 0.025 micron avec un capteur de rugosité
Composants de colonne
Colonne haute vitesse Cnf / Colonne longue haute vitesse Cnfl(Sélectionnable en fonction des exigences de l'application)
- Plage : 320~420mm / 520~620mm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de déplacement minimale : 0.2mm/s
- Précision de positionnement : 0.005mm
- Conception de colonne haute vitesse avec structure de cadre indéformable
- Structure de transmission rapide de précision avec une large plage de vitesses et une haute précision de positionnement
Composants de plateforme
Table de machine ergonomique intégrale MPE
- Matériau : Marbre
- Spécifications : 500*800, 500*1000
- Conception intégrale avec structure compacte
- Maintenance pratique et gain de place
- La conception ergonomique réduit la fatigue de l'opérateur
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que fabrique principalement votre entreprise ?
R2 : Nous produisons principalement des machines de mesure par vision, des machines de mesure tridimensionnelles, des fixations CMM & VMM, et des équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle vous recommandera des spécifications d'instruments de mesure adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Q4 : Acceptez-vous les services personnalisés ?
R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Nos produits bénéficient d'une garantie d'un an. Nous maintenons une qualité de produit stable avec des améliorations apportées aux composants fragiles pour des performances fiables.
