Système de mesure de contour numérique de haute précision pour engrenages, poulies et vis
Système de mesure de contour de rugosimètre
Les éléments mesurables de toutes les surfaces comprennent la taille, la forme, la rugosité et l'ondulation. De nombreux composants de haut profil nécessitent une analyse de tous ces éléments :
- Dimensions : Formes fonctionnelles de surface définies par la relation linéaire entre le rayon, l'angle, la distance et les caractéristiques
- Forme : Déviation de la forme cible de la surface (plane, sphérique, conique, etc.), généralement causée par une erreur de machine
- Rugosité : Causée par des facteurs tels que les outils de coupe ou les processus d'usinage
- Ondulation : Effet de machine non idéal causé par des vibrations, une rigidité insuffisante ou d'autres facteurs instables dans le processus
Caractéristiques de la série SP2000
Meilleur équilibre entre performance et coût avec un rapport prix/performance supérieur
- Capteur de contour numérique de haute précision
- Mesure de contour de haute précision à grande échelle et mesure de micro-profil
- UNIMETRO utilise de manière innovante un nouveau capteur numérique offrant une précision linéaire jusqu'à cinq fois meilleure que les capteurs à encodeur numérique traditionnels
- Capacité 10x pour mesurer de petits contours tout en répondant aux exigences de mesure à grande échelle
- Les applications typiques comprennent les roulements à billes à gorge profonde, les roulements à rouleaux coniques et les rainures de vis à billes pour la mesure de la valeur R, de la déviation de configuration et de la valeur Pt
Applications de mesure

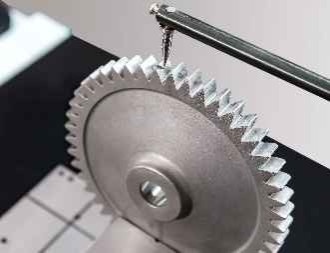

Engrenage

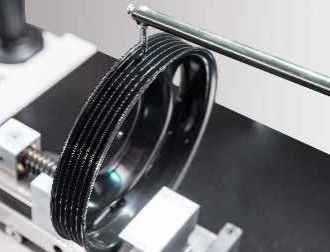

Poulie

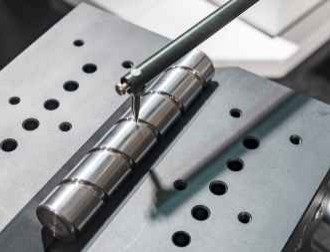

Vis

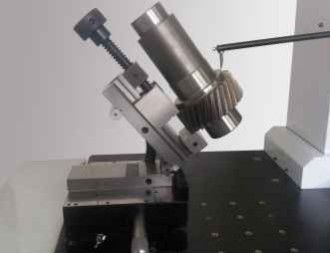

Engrenage hélicoïdal
Spécifications techniques
| Spécification |
SP2012G-tdo |
| Plage de mesure |
|
| Axe X |
120mm |
| Axe Z |
420mm |
| Axe Z1 |
±12.5mm |
| Précision |
|
| Précision linéaire Z1 |
±(0.8+|0.15H|)µm |
| Arc |
±(1.5+R/12)µm |
| Angle |
±1′ |
| Rectitude |
0.5µm/100mm |
| Vitesse d'entraînement |
|
| Axe X |
0.05~20mm/s |
| Axe Z |
0.2~20mm/s |
Fonctions de mesure
Analyse de profil comprenant les éléments linéaires de diverses surfaces de pièces, les caractéristiques ponctuelles, les mesures de distance entre points et lignes, l'analyse de position des éléments comprenant la distance, le parallélisme, la perpendicularité, l'angle, la profondeur de rainure, la largeur de rainure, le rayon. Capable d'analyse de rectitude, d'analyse de convexité et d'analyse de profil complète.
Composants du système
Capteur : Capteur de profil numérique à faible bruit série PHP
- Résolution : 0.02-0.1µm
- Plage : ±7.5-±30µm
- Précision linéaire : ±(0.7+|0.05H|)µm
- Puissance de mesure : 0.7kg
- Bruit de masse très faible pour la mesure de micro-profil sur une large plage avec une excellente linéarité
Pilote : Pilote à faible bruit DSH / Pilote céramique à faible bruit DCH
- Course du rail : 100-150mm/180~220mm
- Intervalle de nombres : 0.05~2µm/0.05~5µm
- Rectitude du contour : 0.3µm/100mm
- Valeur résiduelle de rugosité : ≤0.005µm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de mesure minimale : 0.1mm/s
- L'actionneur à faible bruit répond aux exigences de précision de mesure de profil pour les pièces standard
Membre de colonne : Colonne haute vitesse CNF / Colonne longue haute vitesse CNFL
- Plage : 320~420mm / 520~620mm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de déplacement minimale : 0.2mm/s
- Précision de positionnement : 0.005mm
- Colonne haute vitesse avec conception de cadre, construction indéformable à long terme
Composants de plateforme : Table de machine ergonomique intégrale MPE
- Matériau : Marbre
- Spécification : 500*800, 500*1000
- Conception intégrale avec structure compacte pour une maintenance pratique
- La conception ergonomique réduit la fatigue de l'opérateur
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que produit principalement votre entreprise ?
R2 : Nous fabriquons principalement des machines de mesure par vision, des machines de mesure tridimensionnelles, des fixations CMM et VMM, et des équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle vous recommandera des instruments de mesure adaptés en fonction de la variété et des exigences de taille de vos produits.
Q4 : Acceptez-vous le service personnalisé ?
R4 : Oui, nous fournissons des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Notre période de garantie produit est de 1 an. Nous avons amélioré les pièces cassables pour une meilleure stabilité et qualité du produit.
