Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Numéro de modèle: Ranger600
Quantité de commande min: 1 jeu
Prix: négociable
Détails d'emballage: Boîtier en bois + boîtier sous vide
Délai de livraison: 15 jours
Conditions de paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 50 ensembles par mois
Détail Infomation
Applications: Vertical, conique, tête de coupe, couteau de forme spéciale Garantie: 12 mois
Résolution de l'échelle linéaire: 0.1um Le mode: manuel ou automatique
Distance de fonctionnement: 90 mm Le service: Produits d'usinage

Description de produit

Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries







Définition

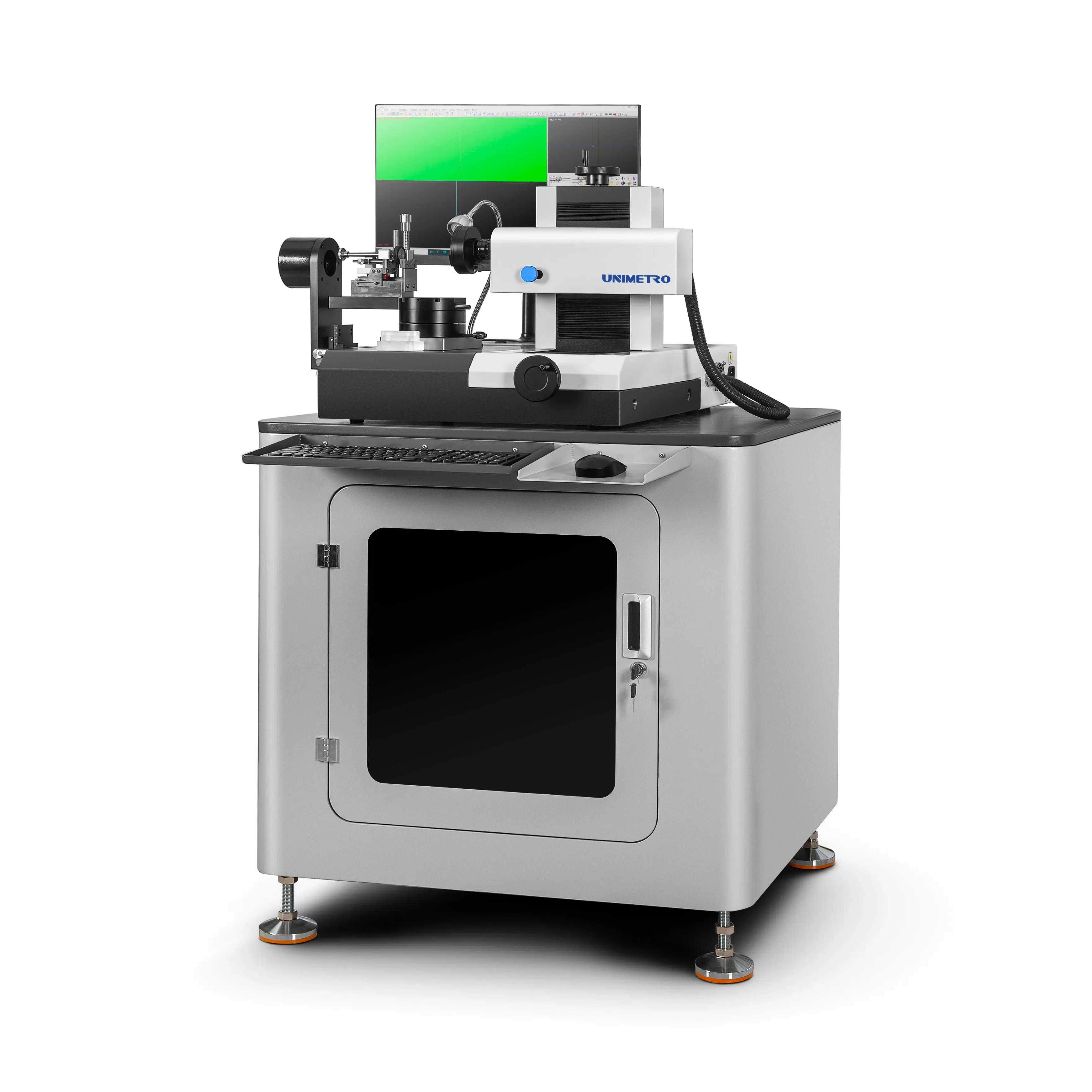

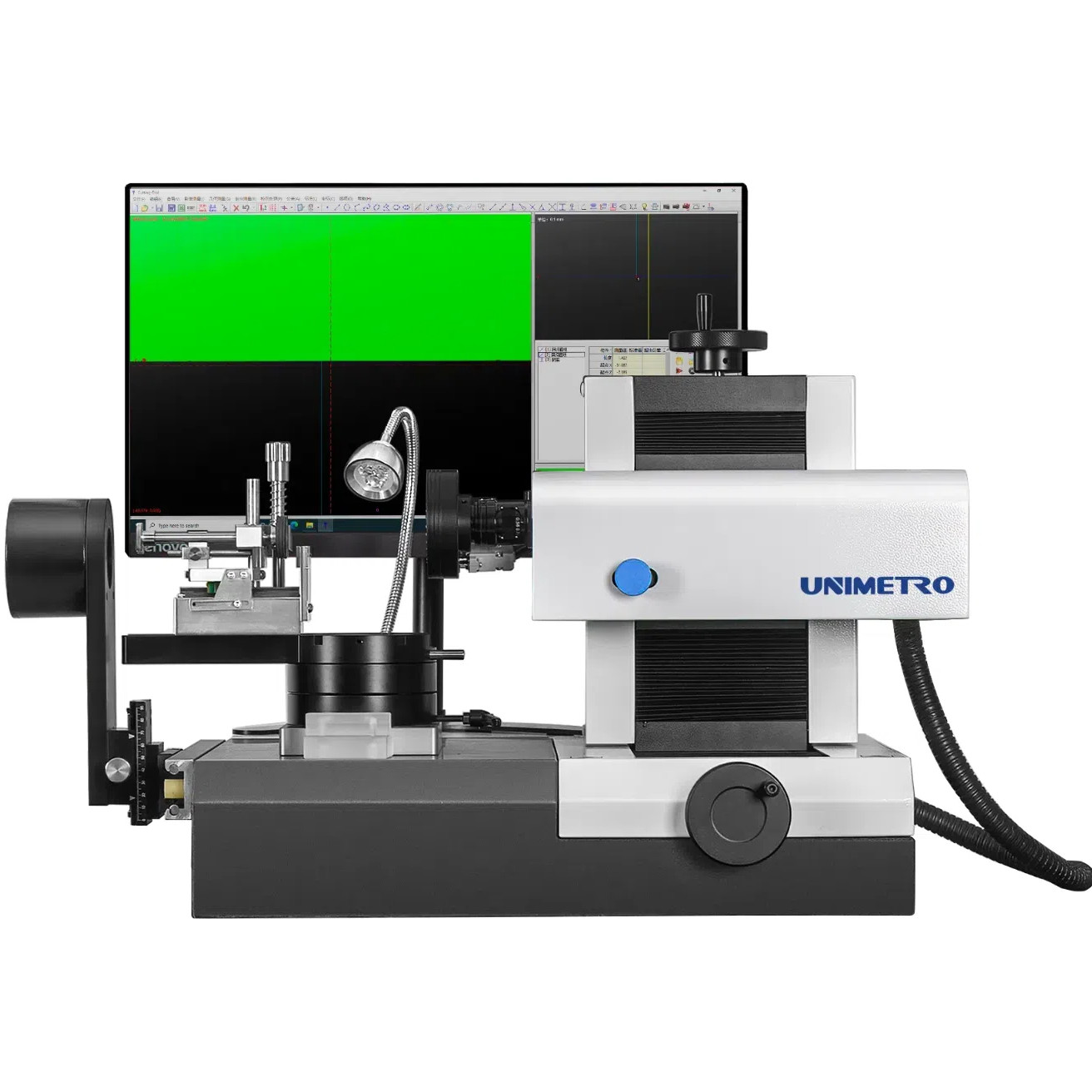

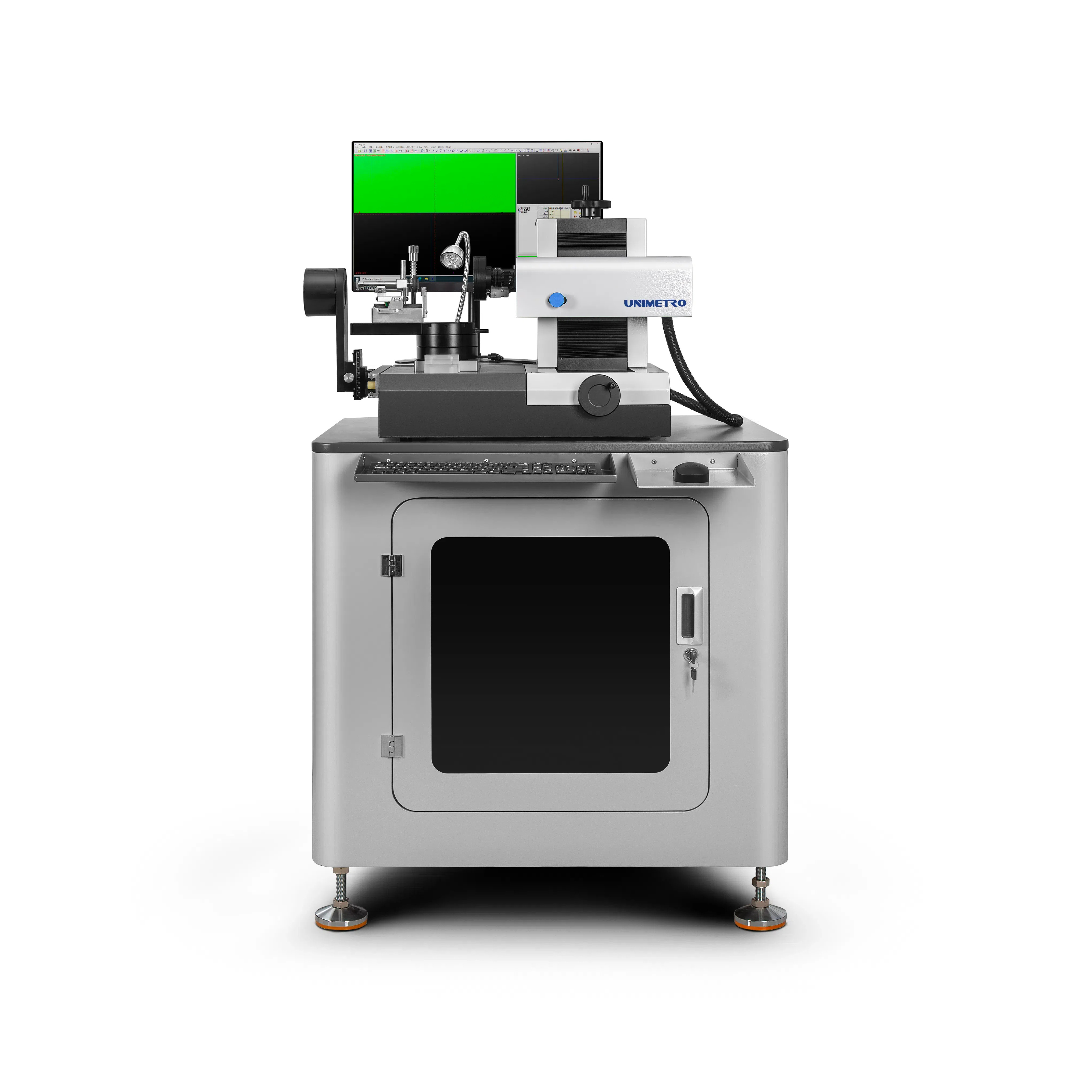

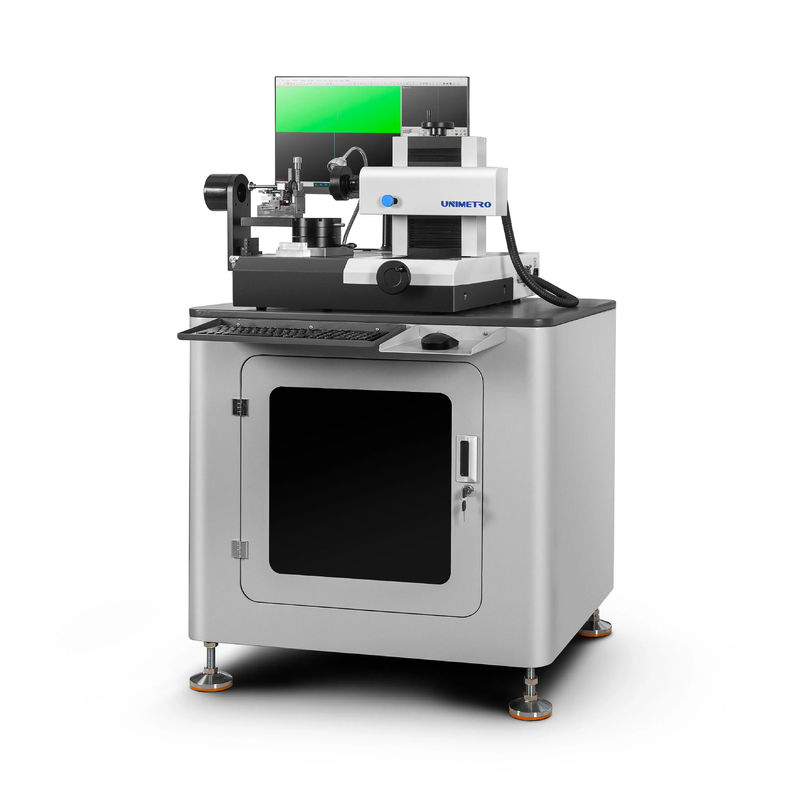

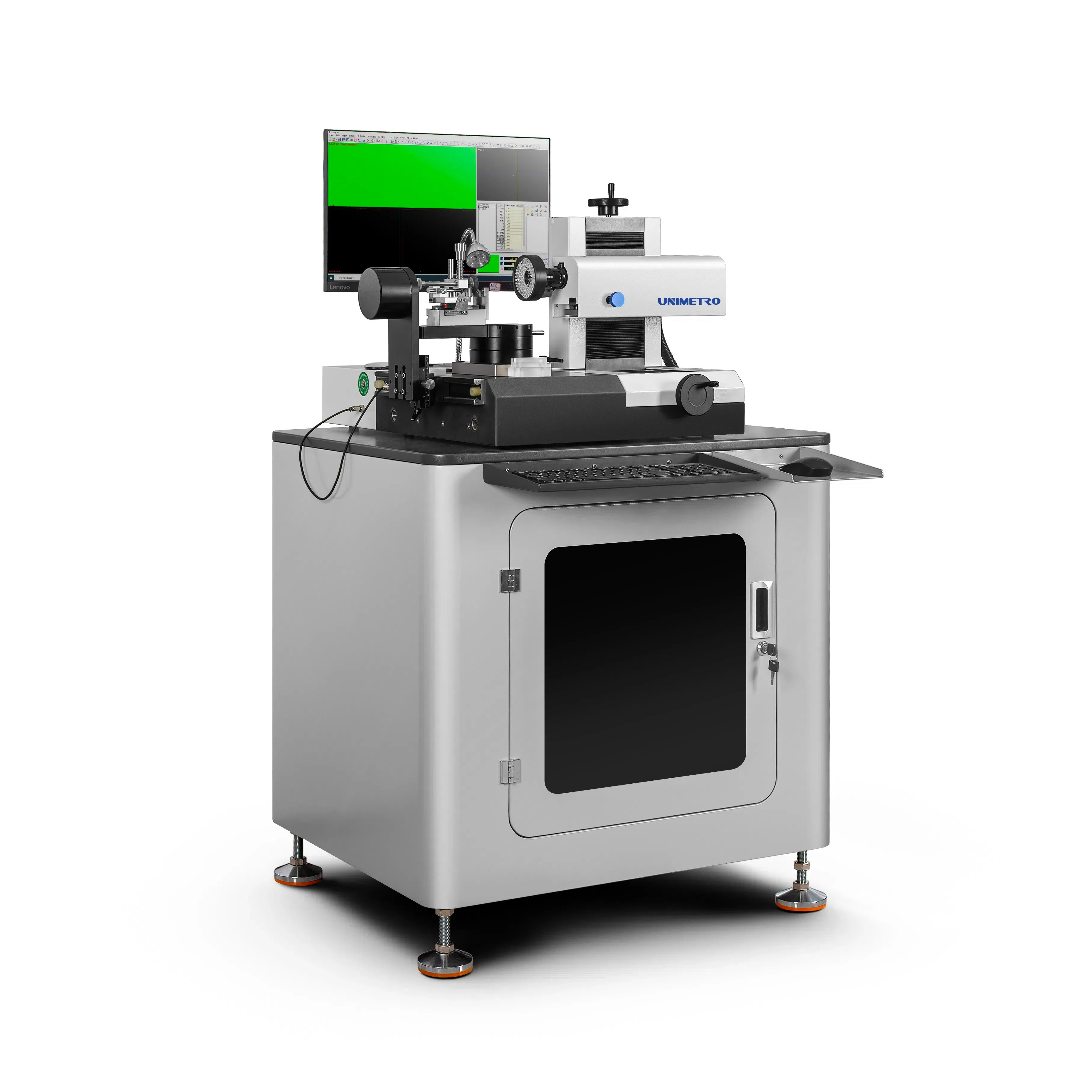

Le système d'inspection des outils UNIMETRO RANGER600 est la machine de mesure universelle pour perceuses, fraiseuses et comptoirs et contre-éviers sous un système d'éclairage flexible.Grâce à sa conception compacte et sa grande stabilité, le RANGER600 peut être employé dans la salle de métrologie, recevoir l'inspection, ou directement dans la production.



Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 0


Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 1Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 2



Paramètres



Nom du produit Machine d'inspection d'outils multifonctionnelle pour outils de coupe de formes différentes
Modèle Ranger 600
Voyage par axe X 80 mm
Voyage par axe Y 60 mm
Plage de mesure de l'axe Z 60 mm
Diamètre maximal de l'outil 20 mm (facultatif 30 mm)
Longueur maximale de l'outil 200 mm (facultatif 350 mm)
Distance de travail 90 mm
Lentille 0.7X-4.5X avec zoom dentelé
La caméra Caméra HD 5MP
Résolution à échelle linéaire 0.1m
Magnification 12.6X-79.2X/25.2X-158.4X (facultatif)
Champ de vision Les mesures de sécurité sont décrites ci-dessous.
Précision X ~ Y, (2,5 + L / 100) μm, L est la longueur mesurée
Le PC Système d'exploitation Windows 10, avec écran LCD de 24 pouces
Système d'éclairage L'éclairage LED à anneau, le contour et la lumière auxiliaire flexibles, tous contrôlés par logiciel et programmables.
Format de saisie Fichiers DXF
Format de sortie Excel, DXF













Les accessoires



Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 3
Lumière auxiliaire à angle libre Module de lumière de contour

Une lumière additionnelle à faible intensité est disponible sur un bras flexible, ce qui aide les utilisateurs à obtenir une image améliorée locale. Il est mobile le long de la direction de l'axe X et offre à l'utilisateur la meilleure image et une vue nette de l'objet lors de la mesure du contour de l'outil.





Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 4
Tableau de base Porteur d'outils

Station de travail solide avec un espace de rangement pratique et ouvert pour le stockage de matériaux et d'outils.
Un porte-outils à plusieurs sections est intégré sur le côté de la machine.




Caractéristiques


1. Conception avancée
>Conception ergonomique et construction solide.
> Capture d'image HD et combinaison d'affichage, le niveau de grossissement au microscope est également facultatif.
> Bloc en V stable et précis pour faciliter la tenue et l'alignement des outils.
> Des angles de mesure fixes mécaniques de 0° et 90° sont disponibles sur la scène rotative.
>L'encodeur de haute précision est intégré dans la table tournante et offre aux utilisateurs une position d'angle précise.
>Lumière à anneau LED programmable à plusieurs sections pour l'éclairage de surface, y compris l'éclairage de contour et l'éclairage auxiliaire à angle libre pour les caractéristiques standard.
> Le logiciel de mesure SMARTOOL offre une fonction de mesure spécifique pour les outils de coupe.
> Détection automatique des bords, mesure rapide des angles avec rétrique, fonctionnalités de comparaison des éléments CAO sont disponibles.

2. Mesure à plusieurs angles
Pour une localisation plus rapide et plus précise des angles des outils pendant le processus de mesure, la table tournante du RANGER600 offre 2 angles fixes mécaniques, 0 degré et 90 degrés.À la position de 0 degrés les utilisateurs sont en mesure de mesurer l'outilLa position de 90 degrés est disponible pour l'angle hélicoïdal, l'angle frontal axial, le premier angle arrière, le deuxième angle arrière et l'angle d'inclinaison, etc.

Système d'inspection optique des outils de coupe Optique utilisé pour assurer la précision, la qualité et la sécurité des outils utilisés dans diverses industries 5

0 degrés 45 degrés 90 degrés
