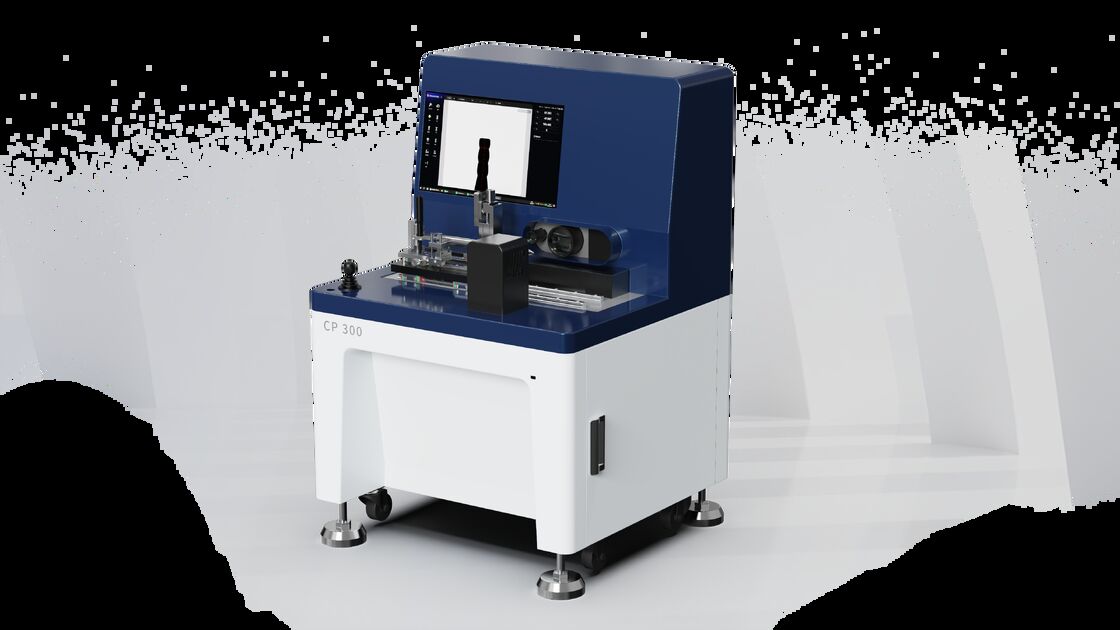

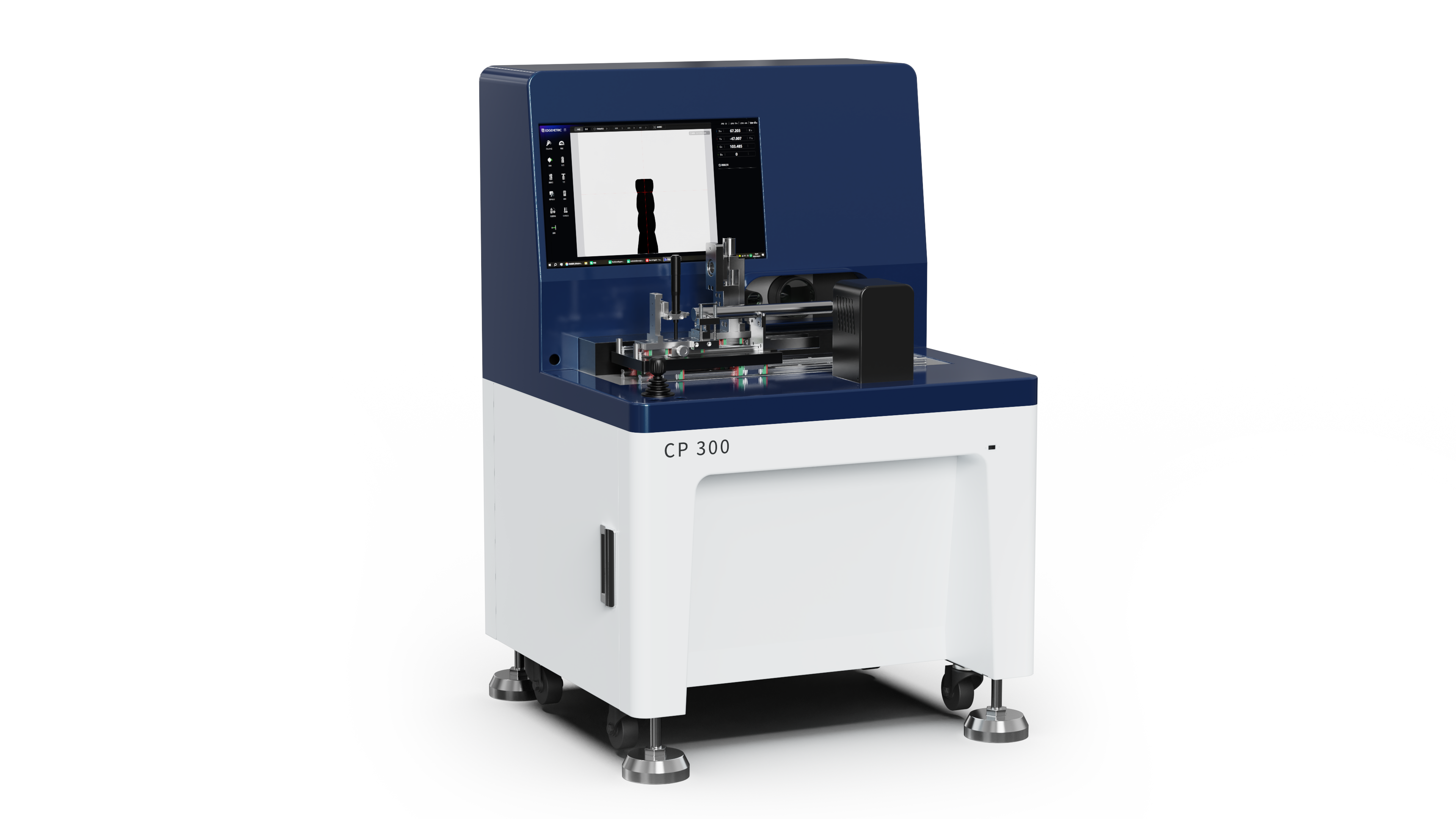

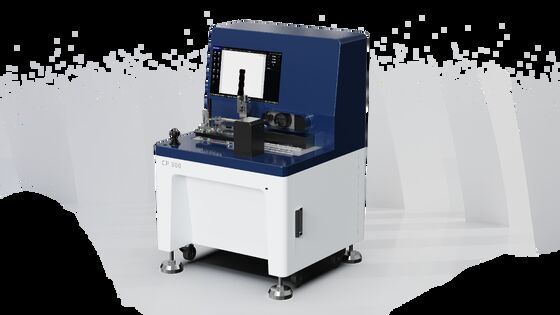

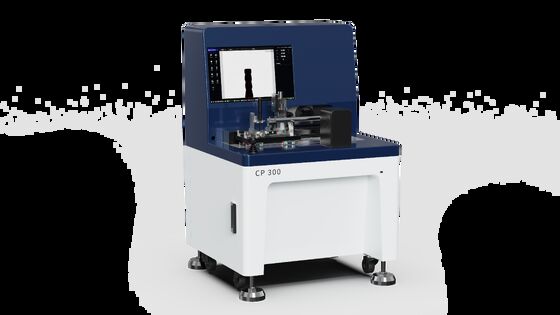

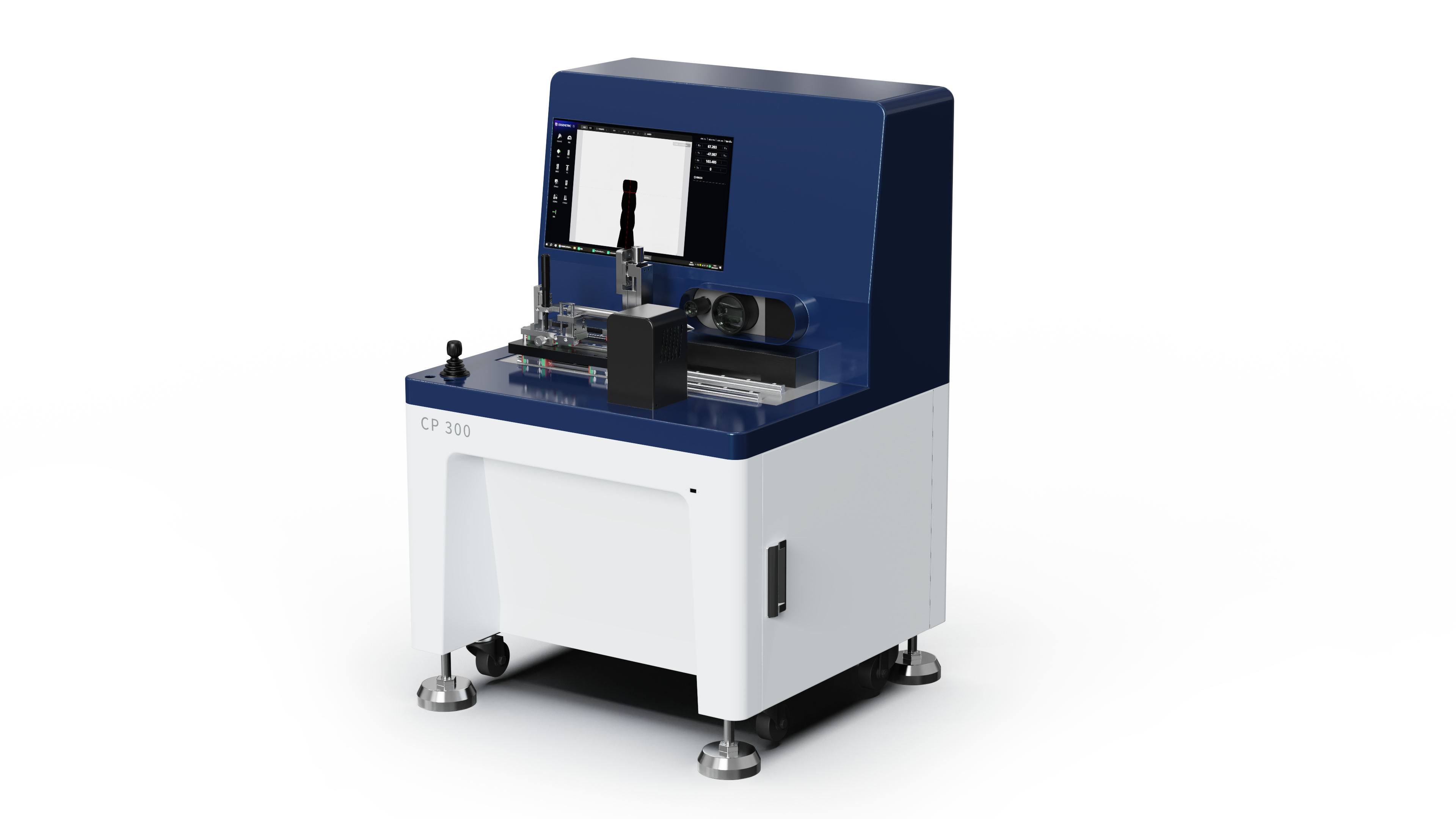

Cutter Profiler CP300 : instrument de mesure automatique de profil d'outil 2D de haute précision

Le CP 300 est un appareil de mesure automatisé de haute précision dédié au profil 2D des outils de coupe.Il revient à l'essence de la mesure du profil - réaliser rapidementL'évaluation quantitative stable et répétable des caractéristiques du profil, telles que les moulins à billes, les outils à nez à billes et les outils formés, avec une excellente imagerie optique et une précision mécanique.Il s'agit d'un point de contrôle de qualité fiable dans le processus de fabrication d'outils de découpe et de re-mélange.

• Système d'imagerie et de matériel de haute précision:

  1.Platforme optique de précision: équipée d'un zoom haute résolution et d'une caméra industrielle haute définition, combinée à une conception optique télécentrique,Il réduit efficacement les erreurs de perspective et obtient des, des images de profil de coupe sans distorsion avec des bords tranchants.
  2.Système mécanique à haute rigidité: en adoptant une transmission de guidage linéaire de haute précision et un axe de rotation, il assure la fluidité du mouvement de balayage et la précision du positionnement,en posant une base solide pour des mesures répétées.
  3. Système de mesure intelligent à double objectif: l'objectif à faible grossissement a un champ de vision plus large pour une capture rapide et une mesure globale du profil complet des outils de grande taille;la lentille à grossissement élevé offre une résolution plus élevée pour mesurer les détails du profil microscopique des coupeuses de petit diamètre ou des pièces clésLa collaboration intelligente du système à double lentille répond aux besoins de mesure de profils de haute précision de gamme complète d'outils de micro à grande taille sans remplacement manuel de lentille.

• Fonctions logicielles et d'analyse intelligentes et efficaces:

  1Mesure automatique en un clic: programmes de mesure prédéfinis pour divers outils standard (par exemple,Les moulins à billes et les outils de nez à billes) pour réaliser le processus entièrement automatique du positionnement et du balayage à l'évaluation.
  2.Comparaison intelligente des contours: prend en charge l'importation de dessins CAD (DXF) standard, en les comparant automatiquement avec les contours mesurés,générant rapidement des cartes de couleurs d'écart et des rapports détaillés sur les dimensions pour un jugement intuitif de la qualification.
  3Bibliothèque de paramètres de profil riche: analyse et produit automatiquement des dizaines de paramètres géométriques de profil tels que le rayon d'arc, l'angle, la distance et les points de coordonnées pour répondre à divers besoins d'inspection.

• Stabilité et facilité d'utilisation:

  1.Excellente répétabilité: en s'appuyant sur la structure mécanique stable et le système de contrôle précis, il permet une répétabilité des mesures au niveau des microns,assurer la cohérence et la fiabilité des résultats de mesure pour les différents lots et opérateurs.
  2Processus d'exploitation simplifié: l'interface logicielle conviviale et la conception de l'opération de type assistant réduisent considérablement la dépendance à l'égard de l'expérience professionnelle des opérateurs et réduisent les coûts de formation.
  3.Design industriel robuste: doté d'une bonne adaptabilité environnementale, il peut être déployé de manière stable dans des salles d'inspection ou dans des environnements proches du site de production.
