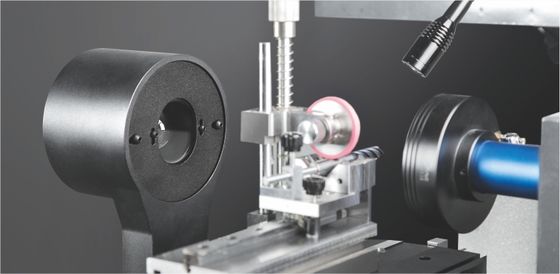

TUNIMETRO RANGER600 Système d'inspection d'outils de précision pour une mesure précise

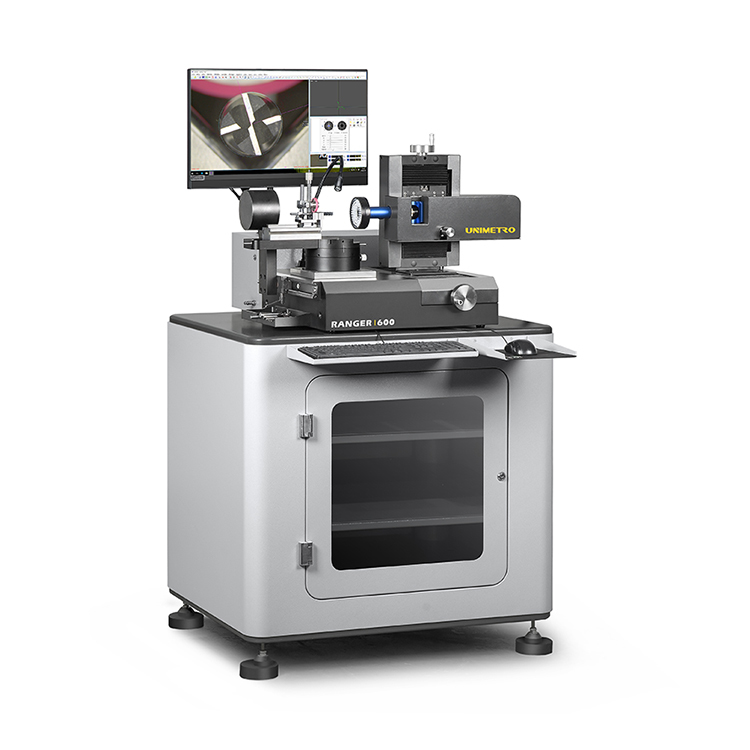

Le système d'inspection d'outils UNIMETRO RANGER600 est une machine de mesure universelle pour forets, fraises et fraises dotée d'un système d'éclairage flexible. Sa conception compacte et sa grande stabilité le rendent adapté à une utilisation dans les salles de métrologie, en réception d'inspection ou directement en production. Configuré avec le logiciel de mesure universel SMARTOOL, le RANGER600 est idéal pour tous les types d'outils de coupe de métaux, de la vérification rapide de critères uniques au contrôle complet des géométries d'outils spéciales. Les utilisateurs peuvent facilement réaliser un processus de mesure PUT-MEASURE-ANALYSE.

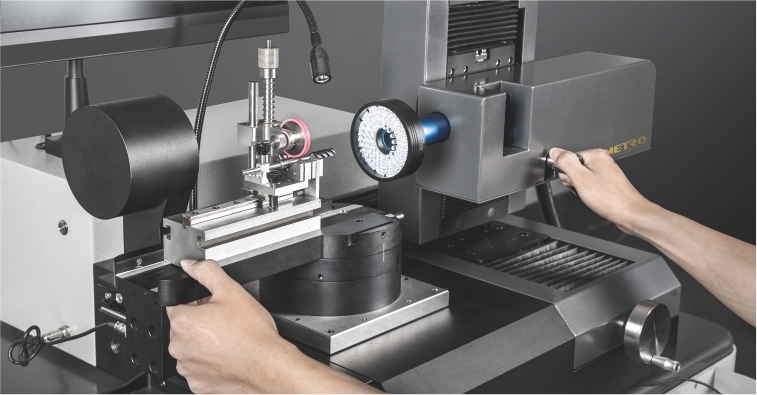

La table rotative offre deux angles fixes mécaniques (0° et 90°) pour un positionnement précis de l'outil pendant la mesure. La position 0° permet de mesurer l'extrémité de l'outil, l'extrémité de l'outil - arbre central et l'extrémité de l'outil - angle avant. La position 90° convient à l'angle d'hélice, à l'angle avant axial, au premier angle arrière, au deuxième angle arrière et à l'angle du bord inclinable. Des angles supplémentaires peuvent être obtenus à l'aide de l'encodeur précis intégré dans la table rotative.

Développé sur la base d'une technologie de mesure optique et numérique de haute précision, SMARTOOL est intuitif à utiliser et propose de nombreux algorithmes de mesure et d'évaluation spécifiquement pour les outils fabriqués ou affûtés dans le secteur de la rectification.

Affichage d'image haute résolution et interface de fonctionnement graphique avec toutes les touches de fonction et le panneau de commande affichés sur la fenêtre du logiciel.

La vue des courbes de détection des bords en temps réel rend l'analyse et la mesure des bords plus intuitives. Les utilisateurs peuvent passer en mode d'affichage des courbes à tout moment pendant la mesure.

Le réticule librement rotatif dans la zone d'image affiche les angles, permettant une mesure rapide des angles grâce à la comparaison des bords.

Les utilisateurs peuvent saisir des dessins CAO comme référence et comparer l'image réelle pour évaluer la géométrie des outils de coupe.

Une lumière supplémentaire à intensité variable sur un bras flexible permet d'améliorer l'image locale.

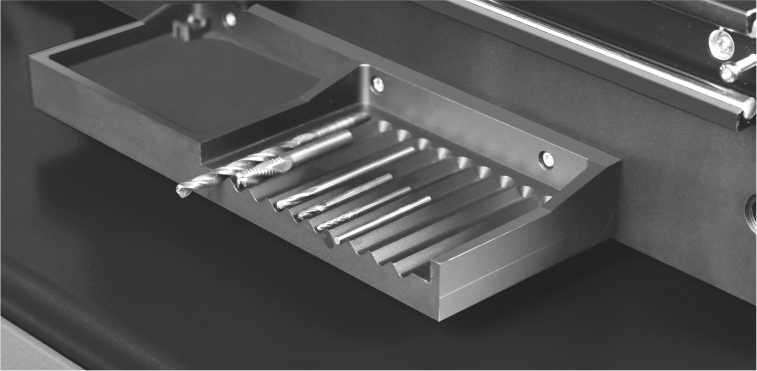

Un porte-outils à plusieurs sections est intégré sur le côté de la machine pour un stockage organisé des outils.

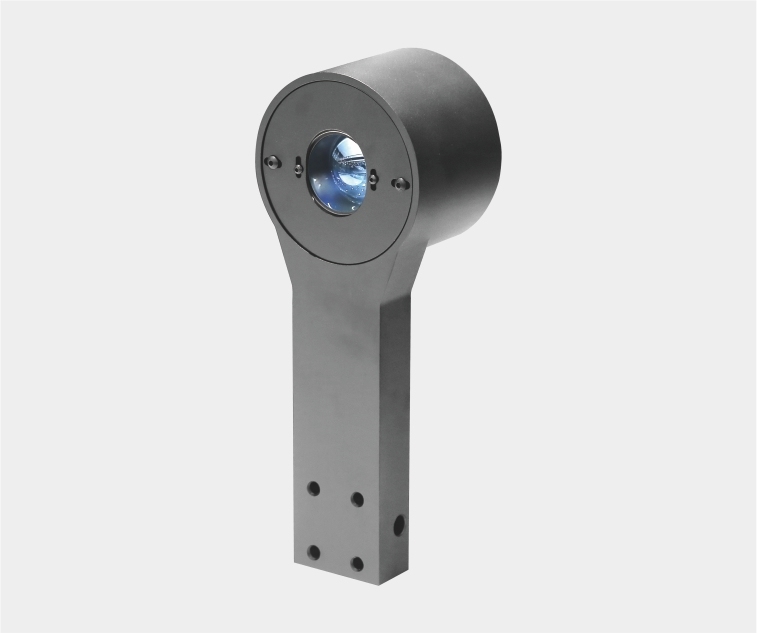

Le module d'éclairage LED de contour du trajet lumineux parallèle est mobile le long de l'axe X, offrant des vues nettes lors de la mesure des contours des outils.

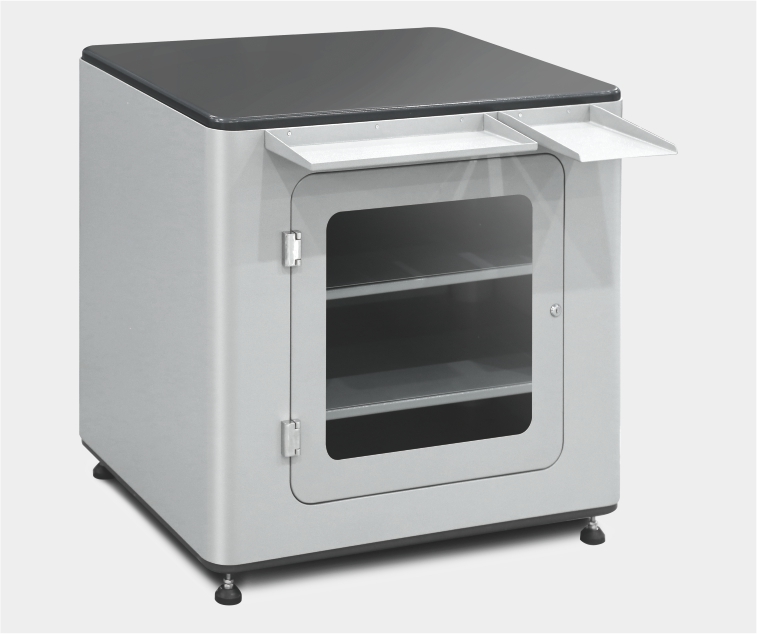

Poste de travail solide avec espace de rangement pratique pour le matériel et les outils.

UNIMETRO est un fabricant professionnel d'équipements de métrologie avec plus de 10 ans d'expérience. Nous proposons des produits performants à des prix raisonnables et accueillons les coopérateurs professionnels des marchés mondiaux. UNIMETRO fournit le meilleur support marketing et technique à nos partenaires.

Nous nous concentrons sur les produits de métrologie de niveau moyen à élevé, offrant des solutions de mesure complètes de haute précision. Notre ligne de production comprend des machines de mesure de vision, des machines de mesure de coordonnées, des projecteurs de profils et des composants de base pour la métrologie optique.

Notre équipe de spécialistes propose des solutions de mesure flexibles. La plupart des produits sont développés de manière indépendante avec des conceptions stables et modulaires qui minimisent le service après-vente, aidant ainsi les partenaires à gérer les produits avec des coûts de main-d'œuvre et de formation minimes.
