Machine de mesure de contrôle de qualité d'outil non standard

Machine de mesure d'outils de contrôle de qualité pour outils non standard

Application du produit

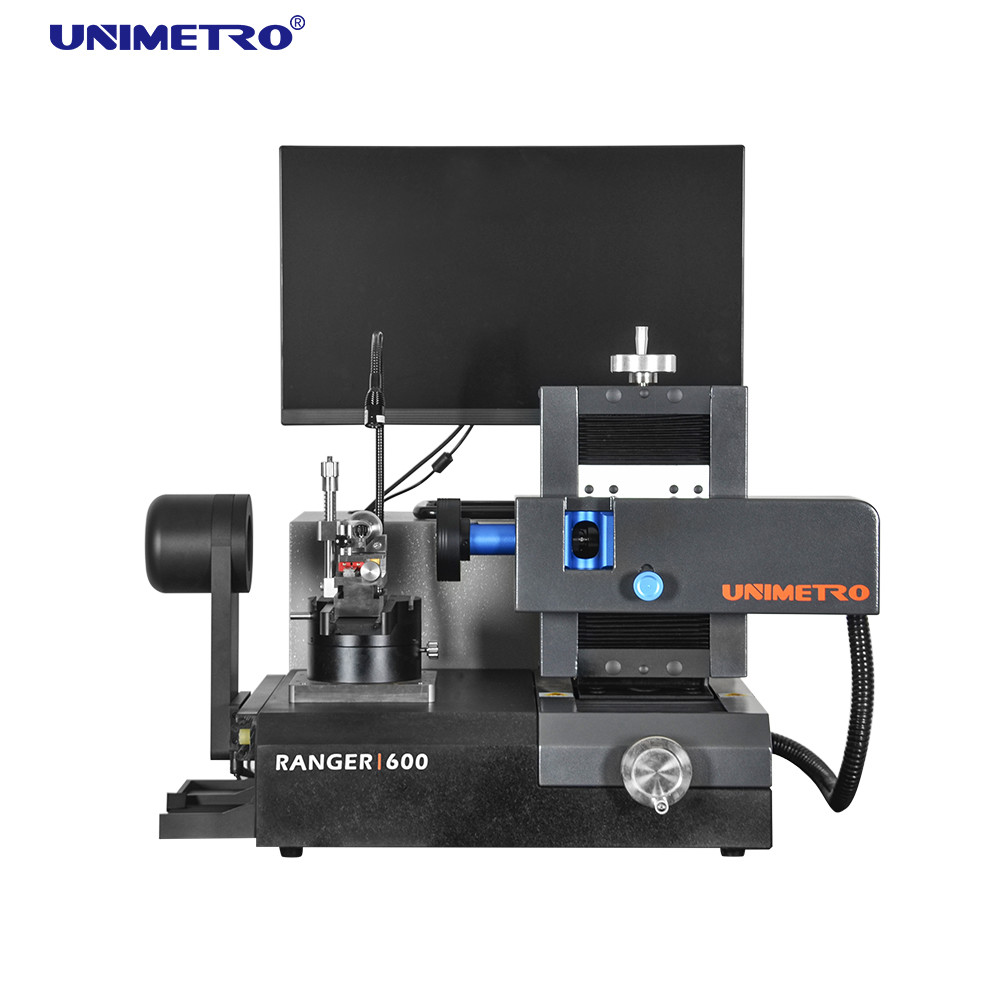

La machine de mesure d'outils UNIMETRO RANGER600 est la machine de mesure universelle pour forets, fraises et fraises et fraises sous système d'éclairage flexible. Grâce à sa conception compacte et à sa grande stabilité, le RANGER600 peut être utilisé dans la salle de métrologie, en réception d'inspection ou directement en production. La machine de mesure d'outils RANGER600 est configurée avec le logiciel de mesure universel SMARTOOL, ce qui en fait le meilleur instrument pour tous les types d'outils de coupe de métaux, depuis la vérification rapide de critères uniques, tels que le contour extérieur ou les angles, jusqu'au contrôle complet des géométries d'outils spéciales. Les utilisateurs peuvent facilement réaliser un processus de mesure METTRE-MESURE-ANALYSER avec le RANGER600.



Caractéristiques

--Conception ergonomique et construction solide.
--Combinaison de capture et d'affichage d'images HD, le niveau de grossissement du microscope est également facultatif.
--Bloc V stable et précis pour un maintien et un alignement faciles des outils.
--Un angle de mesure fixe mécanique de 0 degré et 90 degrés est disponible sur la platine rotative.
--Un encodeur de haute précision est intégré dans la table rotative, offre une localisation précise de l'angle aux utilisateurs.
-- Éclairage annulaire LED programmable à plusieurs sections pour l'éclairage de la surface, comprenant également un éclairage de contour et une lumière auxiliaire à angle libre pour les fonctionnalités standard.
--Le logiciel de mesure SMARTOOL offre une fonction de mesure spécifique pour les outils de coupe.
--Détection automatique des bords, mesure d'angle rapide avec réticule, fonctions de comparaison d'éléments CAO disponibles.
--Résultat de mesure, sortie rapide vers un rapport de fichier EXCEL ou un fichier CAO.
--Le système PC TOUT-EN-UN rend la machine plus stable.

Paramètres

Descriptif


Outils Machine de mesure Mesure d'angles multiples
Pour une localisation plus rapide et précise de l'angle des outils pendant le processus de mesure, la table rotative du RANGER600 offre 2 angles fixes mécaniques, 0 degré et 90 degrés.
-- À la position 0 degré, vous pouvez mesurer : l'extrémité de l'outil, l'extrémité de l'outil – arbre central, l'extrémité de l'outil – angle avant, etc.
-- Et la position à 90 degrés peut mesurer : l'angle d'hélice, l'angle avant axial, le premier angle arrière, le deuxième angle arrière et l'angle du bord inclinable, etc.
-- Si un autre emplacement d'angle est requis, les utilisateurs peuvent également utiliser l'encodeur précis intégré dans la table rotative pour l'obtenir. La lecture de l'angle est affichée dans le logiciel.

Outils Machine de mesure Accessoires standards
Feu auxiliaire à angle libre
Une lumière supplémentaire à intensité variable est disponible sur un bras flexible. Ce qui aide les utilisateurs à obtenir une image améliorée locale.
Module d'éclairage de contour
Le RANGER600 comprend un module d'éclairage LED de contour de chemin de lumière parallèle, qui est mobile le long de la direction de l'axe X, offre la meilleure image et le bord net de la vue de l'objet à l'utilisateur lors de la mesure du contour de l'outil.
Table de base
Poste de travail solide avec espace de rangement pratique et ouvert pour le stockage du matériel et des outils.
Porte-outils
Un porte-outils à plusieurs sections est intégré sur le côté de la machine. Les utilisateurs peuvent conserver tous les outils pour se préparer afin d'éviter toute confusion.

Caractéristiques

> Universel
Pour une mesure rapide et un contrôle complet des outils de coupe
> Fiable
Utilisé dans le monde entier avec plus de 30 pays et régions
> Utilisation conviviale
L'interface du logiciel est simple et la fonction peut être sélectionnée à volonté en un seul clic. Les éléments requis peuvent être facilement saisis et les résultats de mesure peuvent être obtenus rapidement
> Puissant
La meilleure qualité matérielle combinée à un logiciel multifonctionnel, il existe un grand nombre d'options de programmes de mesure
> Forte adaptabilité
Il est équipé d'une source lumineuse à 3 anneaux et 8 zones et d'une lampe inférieure à LED verte, qui peut être commutée à tout moment. Il est également équipé d'une source de lumière à focalisation coaxiale mobile, ce qui rend les détails plus clairs et les lignes plus évidentes. Il convient à la mesure d'une variété d'éléments d'outils.



Capacité

                                                           Angle d'hélice Angle avant axial Premier angle arrière


                                                                       Angle du bord inclinable du deuxième angle arrière
