Système d'inspection d'outil conçu pour la mesure de la distance entre les outils tournants

Système d'inspection d'outils pour la mesure de la distance des outils de tournage

Application du produit

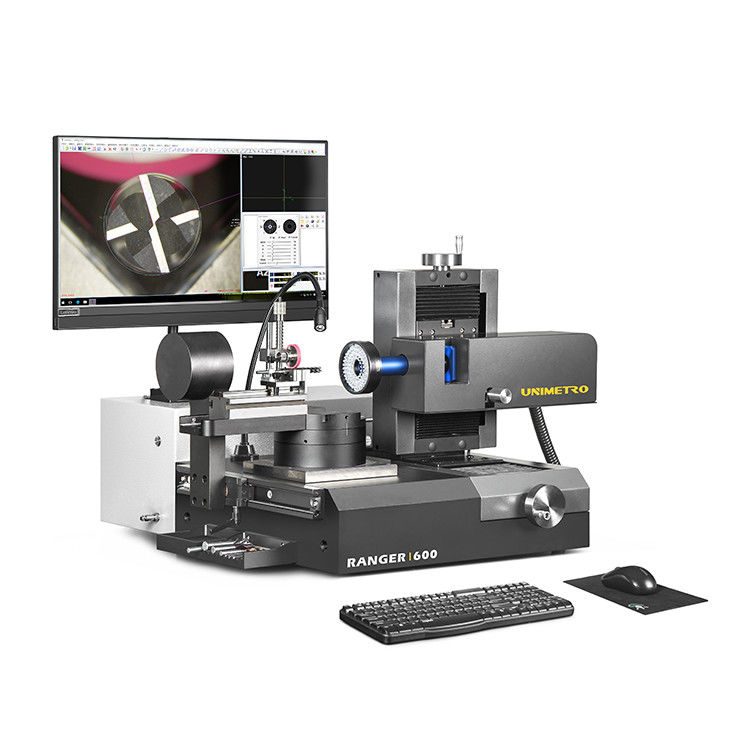

Le système d'inspection d'outils UNIMETRO RANGER600 est la machine de mesure universelle pour forets, fraises et fraises et fraises sous système d'éclairage flexible. Grâce à sa conception compacte et à sa grande stabilité, le RANGER600 peut être utilisé dans la salle de métrologie, en réception d'inspection ou directement en production. Le système d'inspection d'outils RANGER600 est configuré avec le logiciel de mesure universel SMARTOOL, ce qui en fait le meilleur instrument pour tous les types d'outils de coupe de métaux, depuis la vérification rapide de critères uniques, tels que le contour extérieur ou les angles, jusqu'au contrôle complet des géométries d'outils spéciales. Les utilisateurs peuvent facilement réaliser un processus de mesure METTRE-MESURE-ANALYSER avec le RANGER600.

Conception avancée du système d’inspection des outils

--Conception ergonomique et construction solide.
--Combinaison de capture et d'affichage d'images HD, le niveau de grossissement du microscope est également facultatif.
--Bloc V stable et précis pour un maintien et un alignement faciles des outils.
--Un angle de mesure fixe mécanique de 0 degré et 90 degrés est disponible sur la platine rotative.
--Un encodeur de haute précision est intégré dans la table rotative, offre une localisation précise de l'angle aux utilisateurs.

-- Éclairage annulaire LED programmable à plusieurs sections pour l'éclairage de la surface, comprenant également un éclairage de contour et une lumière auxiliaire à angle libre pour les fonctionnalités standard.
--Le logiciel de mesure SMARTOOL offre une fonction de mesure spécifique pour les outils de coupe.
--Détection automatique des bords, mesure d'angle rapide avec réticule, fonctions de comparaison d'éléments CAO disponibles.
--Résultat de mesure, sortie rapide vers un rapport de fichier EXCEL ou un fichier CAO.
--Le système PC TOUT-EN-UN rend la machine plus stable.

Paramètres

Descriptif

Système d'inspection d'outils Mesure d'angles multiples

Pour une localisation plus rapide et précise de l'angle des outils pendant le processus de mesure, la table rotative du RANGER600 offre 2 angles fixes mécaniques, 0 degré et 90 degrés. À la position 0 degré, les utilisateurs peuvent mesurer l'extrémité de l'outil, l'extrémité de l'outil - arbre central, l'extrémité de l'outil - angle avant, etc. Et une position de 90 degrés est disponible pour l'angle d'hélice, l'angle avant axial, le premier angle arrière, le deuxième angle arrière et l'angle du bord inclinable, etc.
Si un autre emplacement d'angle est nécessaire, les utilisateurs peuvent également utiliser l'encodeur précis intégré dans la table rotative pour l'obtenir. La lecture de l'angle est affichée dans le logiciel.

Accessoires standard du système d’inspection des outils

Feu auxiliaire à angle libre

Une lumière supplémentaire à intensité variable est disponible sur un bras flexible. Ce qui aide les utilisateurs à obtenir une image améliorée locale.

Module d'éclairage de contour

Le RANGER600 comprend un module d'éclairage LED de contour de chemin de lumière parallèle, qui est mobile le long de la direction de l'axe X, offre la meilleure image et le bord net de la vue de l'objet à l'utilisateur lors de la mesure du contour de l'outil.
Table de base

Poste de travail solide avec espace de rangement pratique et ouvert pour le stockage du matériel et des outils.

Porte-outils

Un porte-outils à plusieurs sections est intégré sur le côté de la machine. Les utilisateurs peuvent conserver tous les outils pour se préparer afin d'éviter toute confusion.

Fonction logicielle

Solution de mesure leader pour les outils de coupe

Le logiciel de mesure des outils de coupe SMARTOOL est développé sur la base d'une technologie de mesure optique et numérique de haute précision, il est facile et intuitif à utiliser et propose de nombreux algorithmes de mesure et d'évaluation spécifiquement pour les outils fabriqués ou affûtés dans le secteur de la rectification.

Vues nettes et contrastées à tous les grossissements. Tous les grossissements sont calibrés.
Un niveau de zoom élevé permet d'analyser même les plus petits détails de surface ou d'inspecter des micro-outils.
Interface logicielle intuitive et facile à utiliser : pour une application de mesure rapide et facile, toutes les touches de fonction et le panneau de commande sont graphiques et la fonction de détection automatique des bords aide à éliminer la différence de résultat de mesure des différents opérateurs.
Basculement gratuit entre la vue de l'image objet et la vue de la courbe de contour en temps réel - les utilisateurs peuvent obtenir l'observation et mesurer les bords maximum des outils pendant le processus de rotation dynamique. Processus d'étalonnage et de compensation avancé - le logiciel SMARTOOL offre une fonction avancée d'étalonnage et de compensation, augmentant considérablement la précision de la mesure.

Caractéristiques

Opération facile

Affichage d'image haute résolution et interface de fonctionnement graphique. Toutes les touches de fonction et le panneau de commande sont affichés sur la fenêtre du logiciel.

Vue dynamique des courbes en temps réel

Le logiciel offre une vue de la courbe de détection des bords en temps réel, rend l'analyse et la mesure des bords plus intuitives et plus claires. Les utilisateurs peuvent passer au mode d'affichage des courbes à tout moment pendant le processus de mesure.

Mesure d'angle rapide avec rétique

Le réticule affiché dans la zone d'image du logiciel SMARTOOL est librement rotatif et capable d'afficher des angles. Les utilisateurs peuvent facilement réaliser une mesure d'angle rapide en utilisant le rétique pour la comparaison des bords.

Comparaison CAO

Le logiciel de mesure SMARTOOL prend en charge la fonction de comparaison CAO. Les utilisateurs peuvent saisir directement le dessin CAO de l'outil dans le logiciel comme référence et comparer l'image réelle au dessin pour évaluer les géométries des outils de coupe.

Capacité de mesure.

Capacité de mesure

Angle d'hélice Angle avant axial Premier angle arrière

Extrémité de l'outil Extrémité de l'outil - Arbre central Extrémité de l'outil - Angle avant
