Aperçu > Produits> Système d'inspection d'outil> Machine de mesure de vision pour l'inspection des outils avec garantie d'un an, assistance à la personnalisation et emballage en caisse en bois

Machine de mesure de vision pour l'inspection des outils avec garantie d'un an, assistance à la personnalisation et emballage en caisse en bois

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: UNIMETRO
Numéro de modèle: Ranger 600
Quantité de commande min: 1
Prix: $22,000
meilleur prix Contactez
Détail Infomation
Déplacement sur l'axe X: 80mm Déplacement de l'axe Y: 60mm
Plage de l'axe Z: 60mm Diamètre d'outil maximum: 50mm
Longueur d'outil maximum: 300 mm Distance de travail: 90mm
Type d'objectif: 0.7-4.5X a bosselé le zoom Résolution de la caméra: Appareil photo HD 2M Pixel / Caméra HD Pixel 5M (Facultatif)
Résolution d'échelle linéaire: 0.0001mm Plage de grossissement: 12,6x ~ 79.2x / 25,2x ~ 158,4x (facultatif)
Champ de vision: 27 * 20 mm ~ 4,3 * 3,3 mm / 13,5 * 10 mm ~ 2,3 * 1,6 mm (facultatif) Précision de mesure: X ~ y, (2,5 + l / 100) µm, l est la longueur mesurée
Système de PC: Système PC tout-en-un, Windows 10 OS, moniteur LCD 24 " système de flash: 8 sections LED LEAL LIGHT, LUMIÈRE DE CONTOUR, LUMIÈRE AUXIFICIELLE FLEXIBLE
Angles de scène rotatifs: 0 degré et 90 degrés
Mettre en évidence:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Description de produit

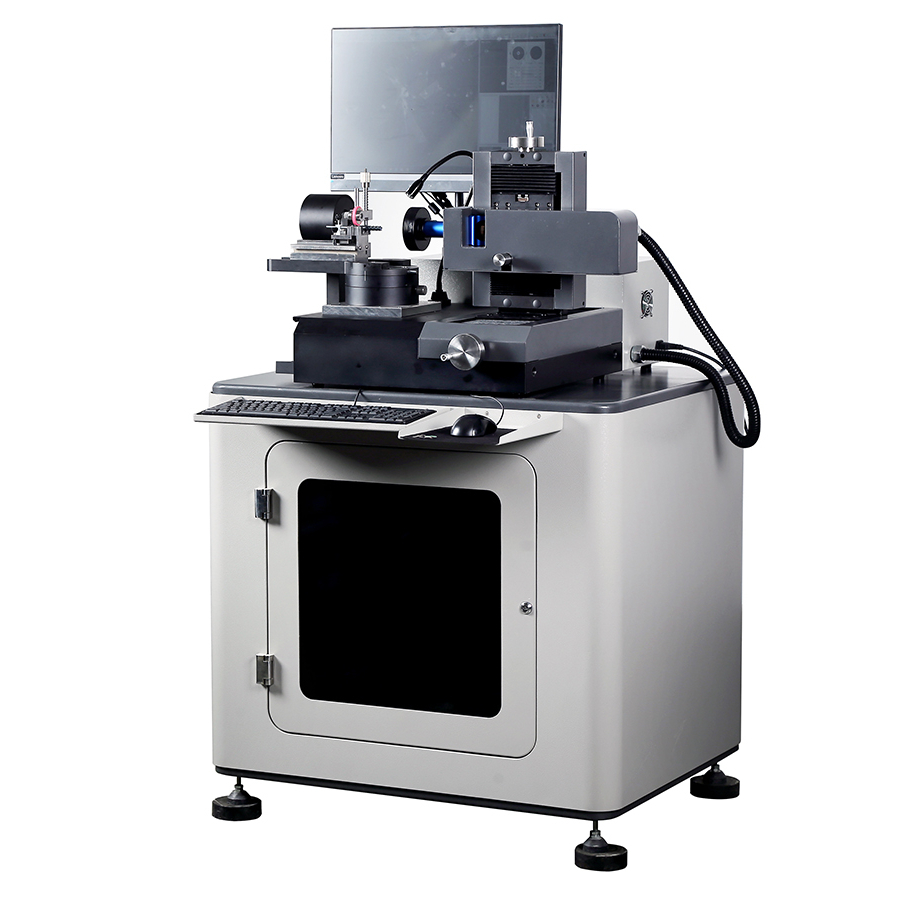

Système d'inspection des outils de fraisage - UNIMETRO RANGER600
Application du produit
Le système d'inspection des outils UNIMETRO RANGER600 est une machine de mesure universelle pour perceuses, fraiseuses et contre-éviers dotée d'un système d'éclairage flexible.Sa conception compacte et sa stabilité le rendent adapté aux salles de métrologie, recevoir une inspection ou une utilisation directe de la chaîne de production.
Le RANGER600, configuré avec le logiciel de mesure universel SMARTOOL, permet de contrôler de manière complète les géométries d'outils spéciaux, allant de simples vérifications de contours extérieurs à des mesures d'angle complètes.Le système permet un processus de PUT-MEASURE-ANALYSE simplifié.
Des caractéristiques de conception avancées
  • Conception ergonomique avec construction solide pour les environnements industriels
  • Capture d'images HD avec des niveaux de grossissement au microscope en option
  • Bloc en V stable pour une tenue et un alignement sûrs de l'outil
  • Angles de mesure fixes mécaniques à 0° et 90° sur étage rotatif
  • Encodeur intégré de haute précision pour une localisation d'angle précise
  • Lampe à anneau LED programmable avec éclairage de contour et auxiliaire
  • Logiciel SMARTOOL avec des fonctions spécialisées de mesure d'outil de coupe
  • Détection automatique des bords et comparaison CAO
  • Exportation des résultats au format Excel ou CAD
  • Système PC tout-en-un pour une stabilité accrue

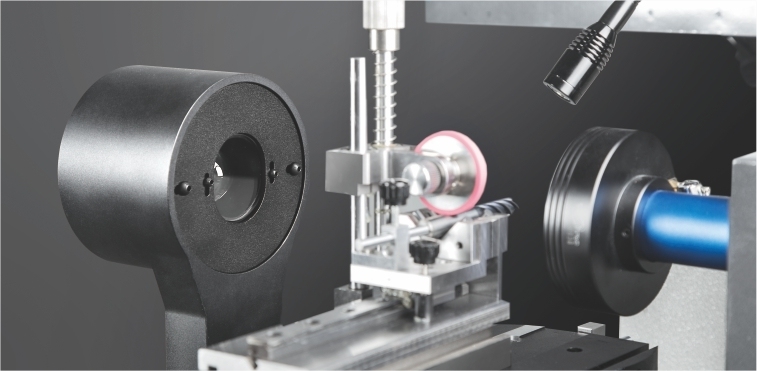

Mesure précise de l'angle
La table tournante du RANGER600 offre deux angles fixes mécaniques (0° et 90°) pour un positionnement rapide et précis de l'outil.tandis que la position de 90° facilite les angles d'héliceDes angles supplémentaires sont disponibles via le codeur intégré avec affichage logiciel en temps réel.
0° Position de mesure
45° Position de mesure
90° Position de mesure
Fonctionnalités du logiciel de mesure SMARTOOL
Opération intuitive
Affichage d'images haute résolution avec interface graphique et touches de fonction sur l'écran pour un fonctionnement simplifié.
Vue dynamique en temps réel de la courbe
Visualisation en temps réel des courbes de détection des bords pour une analyse intuitive lors des processus de mesure.
Mesure rapide de l'angle
Le réticulaire rotatif avec affichage d'angle permet une comparaison rapide des bords.
Comparaison avec le CAD
Importer des dessins CAO à titre de référence pour les comparer avec les géométries réelles des outils en vue de l'évaluation de la qualité.
Mesurer les capacités
Mesure de l'angle d'hélice
Mesure de l'angle avant axial
Mesures de l'angle arrière
Mesures des extrémités des outils
Spécifications techniques
Paramètre Spécification
Voyage par axe X 80 mm
Axe Y Voyage 60 mm
Plage de mesure de l'axe Z 60 mm
Diamètre maximal de l'outil 50 mm
Longueur maximale de l'outil 300 mm
Distance de travail 90 mm
Lentille 0.7-4.5X avec zoom creux
La caméra L'appareil photo est équipé d'une caméra HD de 2M pixel/5M pixel HD (facultatif)
Résolution à échelle linéaire 0.0001 mm
Magnification 12.6X~79.2X/25.2X~158.4X (facultatif)
Le champ de vision 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facultatif)
Précision de mesure X~Y,(2,5+L/100) μm, L est la longueur mesurée
Le PC Système PC tout-en-un, système d'exploitation Windows 10, avec écran LCD de 24 pouces
Éclairage 8 sections de lampe à anneau à LED, de lampe de contour et de lampe auxiliaire flexible
Format de saisie Fichiers DXF
Format de sortie Excel, DXF
Autres caractéristiques

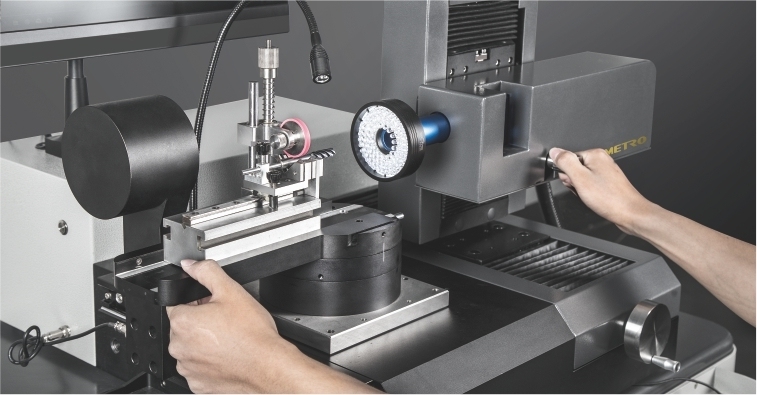

Lumière auxiliaire à angle libre
La lumière supplémentaire sur le bras flexible, qui peut être atténuée, permet une amélioration de l'image localisée pour des mesures précises.

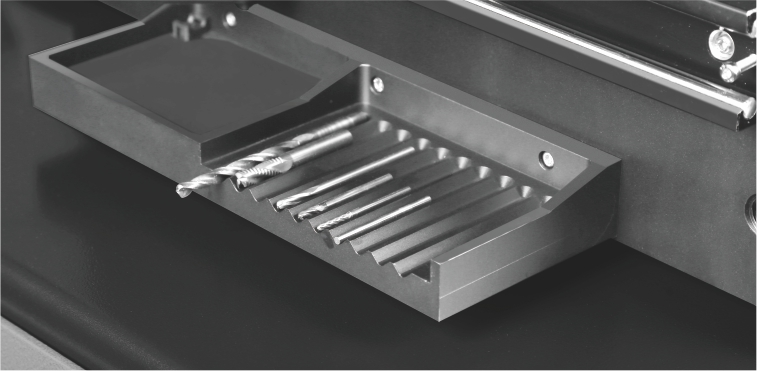

Porteur d'outil intégré
Le porte-outils à plusieurs sections maintient les instruments organisés et prêts à être mesurés.

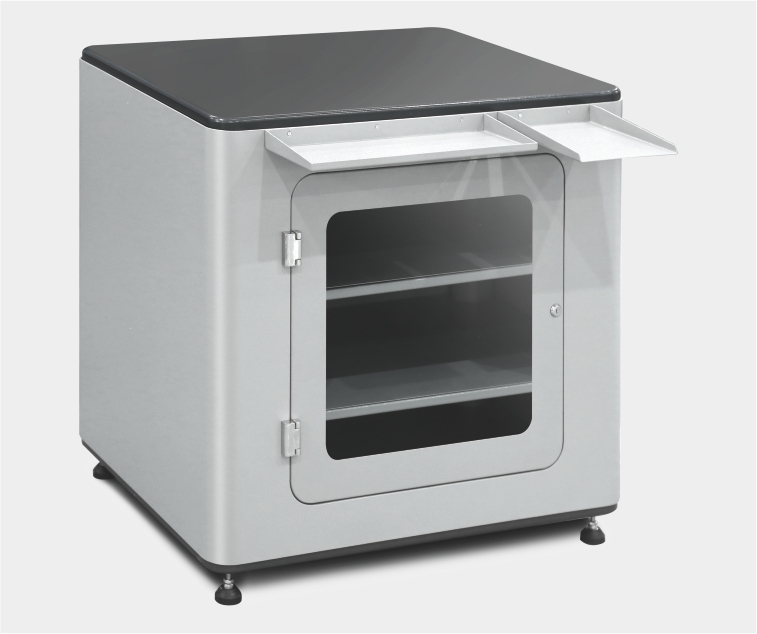

Tableau de base solide
Station de travail solide avec un espace de stockage pratique pour les matériaux et les accessoires.

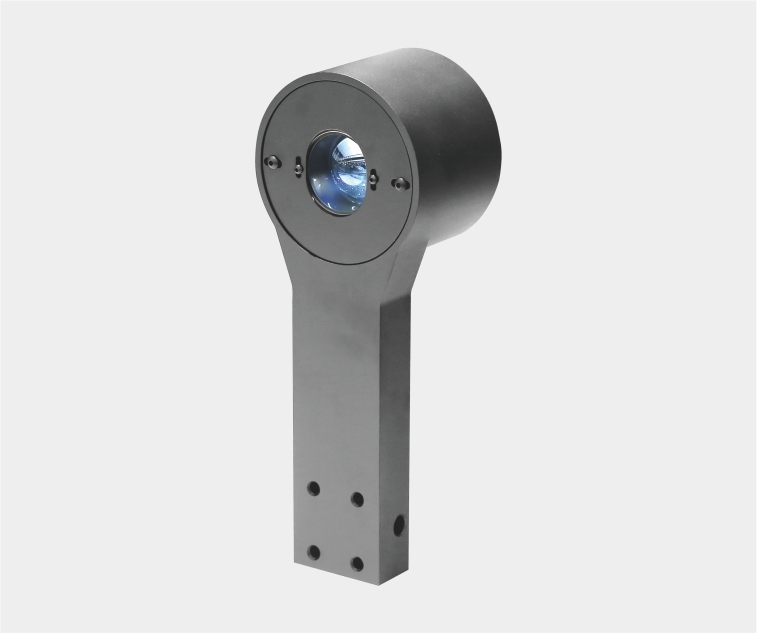

Module de lumière de contour
Le module LED de contour de trajectoire lumineuse parallèle fournit une visualisation optimale des bords lors de la mesure des contours de l'outil.
À propos de UNIMETRO
Avec plus de 10 ans d'expérience en métrologie, UNIMETRO fabrique des produits de mesure de haute performance à des prix compétitifs.Nous accueillons les partenaires mondiaux et fournissons un soutien marketing et technique complet.
Nos capacités de production
Au-delà des machines de mesure de la vision et des CMM, notre ligne de production comprend des composants optiques de base de la métrologie: contrôleurs VMM, systèmes de lentilles, caméras, échelles linéaires et appareils spécialisés.
Assistance clientèle
Notre équipe de spécialistes fournit des solutions de mesure flexibles avec des exigences minimales de service après-vente, grâce à nos conceptions modulaires stables qui réduisent les coûts de formation et d'entretien des partenaires.
Ressources de conception en ingénierie
  • Œuvres solides avec analyse FE
  • Systèmes AutoCAD/CAM et Pore
  • Les capacités d'impression 3D industrielle
  • Prototypage rapide à partir du concept
  • Assistance de l'équipe d'ingénierie 24 heures sur 24
