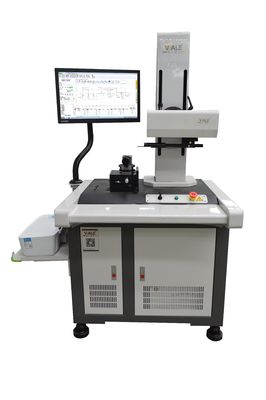

Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui

Articulated Arm Contour and Roughness Measurement System for Bearing Surfaces
Articulated Arm Contour and Roughness Measurement System for Bearing Surfaces
Informations de base
Lieu d'origine: Dongguan, Chine
Nom de marque: UNIMETRO
Numéro de modèle: SPR1000
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
meilleur prix Contactez
Détail Infomation
Capteur: Capteur de contour de type numérique et capteur de rugosité Standard sans tête Logiciel: Système de mesure de contour CMS et système de mesure et d'analyse de rugosité de surface RMW
Demandeur: Roulement de bras articulé, cristal de germanium de qualité optique, bague d'étanchéité, joint T Précision des contours: ±2´
Rugosité: Rsk, Rku, Rsm, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr Durée de la note: λcX2,3,4,5,6,7
Axe X: 0,1 ~ 10 mm/s Axe z: 0,5-10 mm/s
Mettre en évidence:

instrument de mesure de la découpe 10mm/s

,

Instrument de mesure de découpe de rugosité de Rsk

,

Instrument de mesure de rugosité de Rku

Description de produit

Système de mesure du contour et de la rugosité du bras articulé pour les surfaces de roulement
Testeur de contour de rugosité de surface
Un système complet d'analyse des profils de rugosité pour une évaluation de surface de précision des surfaces des roulements et des autres composants de haut niveau.
Éléments de mesure de surface
Toutes les surfaces nécessitent l'analyse de ces éléments critiques:
  • Les dimensions:Formes fonctionnelles de surface définies par des relations linéaires entre rayon, angle, distance et caractéristiques
  • Forme:Déviation de la forme de la surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
  • Roughness: épaisseurVariations de la texture de surface causées par des outils de coupe ou des procédés d'usinage
  • Le niveau des ondes:Effets de la machine non idéaux causés par des vibrations, une rigidité insuffisante ou d'autres facteurs de processus instables

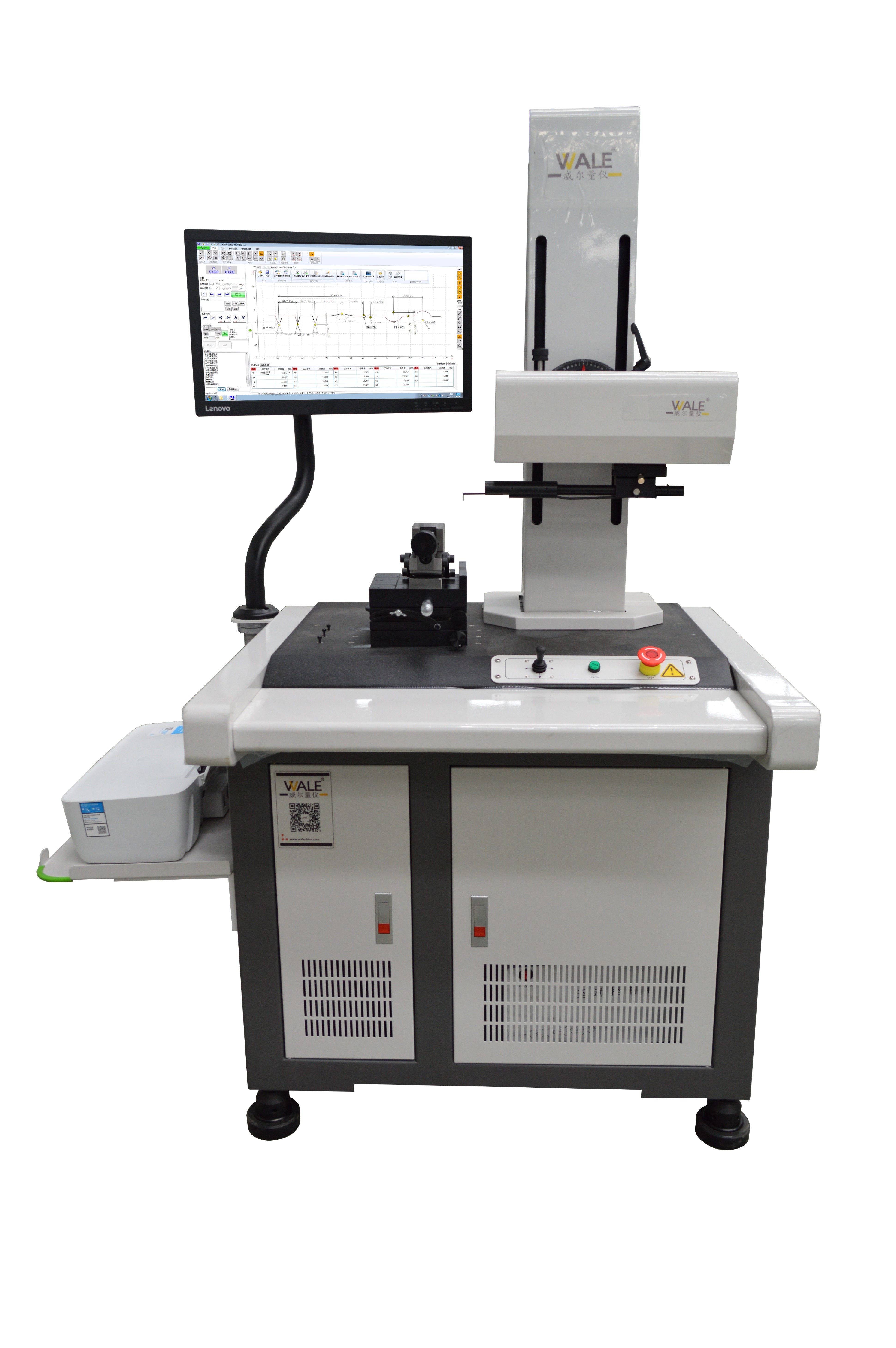

Série SPR1000 - Type standard
Il dispose d'une technologie à double capteur avec capteur de contour numérique et capteur de rugosité standard inductif pour la mesure combinée de contour et de rugosité dans une machine.
Spécifications techniques
Spécification Le nombre de personnes concernées par les mesures de prévention
Plage de mesure axe X 100 mm
Plage de mesure axe Z 320 mm
Dimension de mesure Z1 Pour les appareils de traitement des données, les valeurs de l'échantillon doivent être les suivantes:
Précision de contour Z1 Précision linéaire ± 1,5 + 0,2 °C
Précision de l'arc ±(2+R/8) μm
Précision de l'angle ± 2
Le droit 00,8 μm/100 mm
Roughness précision linéaire précision ± 4%
Bruit résiduel ≤ 0,02 μm
Valeur en double 1δ≤2 nm
Longueur d'onde de coupure 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm
Durée de notation λcX2,3,4,5,6,7
Velocité de conduite axe X 0.1~10 mm/s
Vitesse de conduite axe Z 0.5 à 10 mm/s
Fonctions de mesure
Mesure du profil
Éléments de ligne des différentes surfaces de la pièce à usiner, caractéristiques ponctuelles, mesures de distance, parallélisme, perpendicularité, angle, profondeur de rainure, largeur de rainure, rayon, analyse de droiture, analyse de convexité,et l'analyse des profils.
Paramètres de rugosité
R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Paramètres de la vague
Le nombre total d'émissions de CO2 est calculé à partir des émissions de CO2 produites par les centrales nucléaires, y compris les centrales nucléaires.
Paramètres de contour d'origine
Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.
Applications de mesure
Exemples de mesures réelles démontrant les capacités du système:
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 0
Analyse de la surface du roulement du bras articulé
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 1
Évaluation de la surface des cristaux de germanium de qualité optique
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 2
Analyse du contour et de la rugosité de la surface de l'anneau de joint
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 3
Mesure de la surface du composant de l'étanchéité turbo
Composants du système
Capteur de contour numérique de la série P
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 4
  • Résolution: 0,02-0,2 μm
  • Autonomie de l'appareil
  • Précision linéaire: ± 1,5 + 0,6H de précision
  • Puissance de mesure: 1,2 kg
  • Caractéristique: Maintient une excellente linéarité sur de grandes plages de mesure
Systèmes de propulsion
Système de mesure du contour et de la rugosité des bras articulés pour surfaces d'appui 5
  • Voyage par chemin de fer: 100 à 150 mm
  • Intervalle de nombre: 0,2 à 2 μm
  • Détroitesse du contour: 0,5 μm/100 mm
  • Valeur résiduelle de rugosité: ≤ 0,02 μm
  • Vitesse de déplacement maximale: 10 mm/s
  • Vitesse de mesure minimale: 0,1 mm/s
  • Options: pilote standard DS ou pilote céramique CC
  • Application: répond aux exigences de précision de mesure des contours à niveau partiel et aux exigences de mesure de rugosité pour Ra supérieur à 0,1 microns
Résumé des essais de rugosité
Ce testeur de rugosité permet une détermination rapide et précise de la texture de surface et de la rugosité de surface des matériaux.d'une hauteur de coupe de 0,01 mm ou plus, mais n'excédant pas 1 mm.
