Système de mesure de la rugosité et du contour de surface de haute précision
Fondements de l'analyse des mesures de surface
Toutes les mesures de surface comprennent quatre éléments critiques qui définissent la qualité et les performances des composants:
- Les dimensions:Formes fonctionnelles de surface définies par des relations linéaires entre rayon, angle, distance et caractéristiques
- Forme:Déviation par rapport à la géométrie de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Roughness: épaisseurVariations de la texture de surface causées par des outils de coupe ou des procédés d'usinage
- Le niveau des ondes:Effets de machine non idéaux résultant de vibrations, de rigidité insuffisante ou d'instabilité du procédé
Caractéristiques de la série SER2000
Atteindre l'équilibre optimal entre performance et coût avec un rapport prix/performance supérieur:
- Capteur de contour numérique de haute précision
- Capteur de rugosité à large portée sans tête
- Capacités de profilométrie à grande échelle et de mesure de micro-profil
- Mesure de la rugosité dans une large plage
- Mesure de la rugosité et du contour à grande échelle de haute précision dans des modèles composites

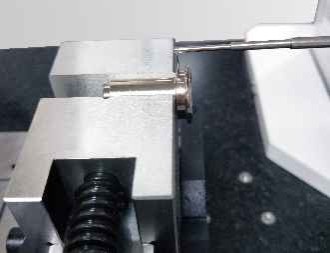

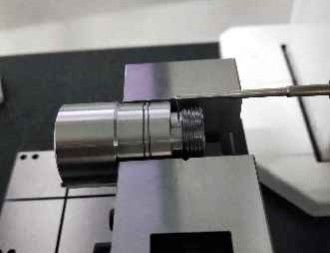

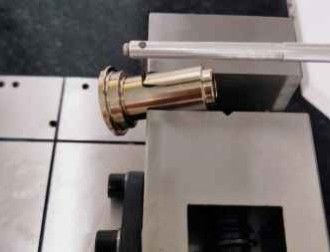

Applications de mesure
Accessoires de boîtes de vitesses
Composants de boîtes de vitesses

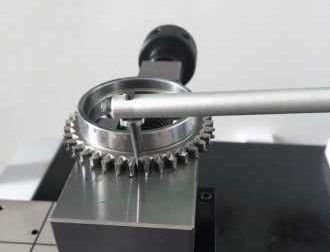

engrenages de précision
Corps de soupape
Les spécifications techniques - SER2042G-tbo
| Paramètre |
Spécification |
| Plage de mesure axe X |
120 mm |
| Plage de mesure axe Z |
Pour les véhicules à moteur |
Dimension de mesure Z1 |
Pour les appareils à commande numérique, la fréquence de commande doit être supérieure ou égale à: |
| Précision de contour Z1 Précision linéaire |
00,07% de l'année civile |
| Pt Précision |
± 0,3 μm |
| Précision de l'angle |
± 1′ |
| Le droit |
00,3 μm/100 mm |
| Roughness précision linéaire précision |
± 4% |
| Bruit résiduel |
≤ 0,02 μm |
| Répétabilité |
1δ≤3 nm |
| Longueur d'onde de coupure |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Durée de notation |
λcX2,3,4,5,6,7 |
| Velocité de conduite axe X |
0.5 à 20 mm/s |
| Vitesse de conduite axe Z |
0.2 à 20 mm/s |
Les capacités de mesure
Mesure du profil:Analyse complète des éléments de ligne, des caractéristiques des points, des distances entre points et lignes, des relations positionnelles, y compris la distance, le parallélisme, la perpendicularité, l'angle, la profondeur de rainure,largeur de rainureCapable d'analyser la droiture, l'analyse de la convexité et l'analyse du profil.
Mesure de rugosité:Analyse complète des paramètres de rugosité, y compris Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Paramètres de vague: Wa, Wt, Wp, Wv, Wz,- Où?, Wsm, Wsk, Wku, Wmr. Paramètres de contour d'origine: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Composants du système
Capteur de profil de rugosité inductive de la série ER
- Résolution: 65536: 1 / 262144:1
- Pour les appareils de traitement des eaux usées, les mesures suivantes doivent être appliquées:
- La précision linéaire: R: ± 7%/± 4%, C:00,15%/0,07%
- Le bruit résiduel: ≤ 0,025 μm/≤ 0,02 μm
- Référence de rugosité: guide, pas de guide
- Capteur d'inductivité intégré de haute précision pour la mesure de la rugosité et du profil avec un simple changement d'aiguille
Systèmes de propulsion
Dsh pilote à faible bruit / pilote en céramique à faible bruit(Sélection selon les exigences de la demande)
- Voyage par rail: 100 à 150 mm / 180 à 220 mm
- Intervalle numérique: 0,05 à 2 μm / 0,05 à 5 μm
- Réglage du contour: 0,3 μm/100 mm
- Valeur résiduelle de rugosité: ≤ 0,005 μm
- Vitesse maximale de déplacement: 20 mm/s
- Vitesse de mesure minimale: 0,1 mm/s
- L'actionneur à faible bruit satisfait aux exigences de précision et de rugosité de mesure du profil des pièces standard supérieures à Ra 0,025 micron
Composants de colonne
Colonne haute vitesse Cnf / Colonne longue haute vitesse Cnfl(Sélection selon les exigences de mesure)
- Range: 320 à 420 mm / 520 à 620 mm
- Vitesse maximale de déplacement: 20 mm/s
- Vitesse de déplacement minimale: 0,2 mm/s
- Précision de positionnement: 0,005 mm
- Colonne à grande vitesse avec construction de cadre maintient la précision sans déformation, avec une structure de transmission rapide et une large plage de vitesses
Composants de plateforme
Tableau de machines ergonomie intégrée MPE
- Matériau: le marbre
- Spécification: 500 × 800, 500 × 1000
- Conception intégrée avec structure compacte pour une maintenance facile et une efficacité de l'espace
- La conception ergonomique réduit la fatigue de l'opérateur
Questions fréquemment posées
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2: Qu'est-ce que votre entreprise fabrique principalement?
R2: Nous sommes spécialisés dans les machines de mesure de la vision, les machines de mesure des coordonnées, les appareils CMM et VMM et les équipements connexes.
Q3: Comment choisir la spécification appropriée?
A3: Notre équipe professionnelle vous recommandera des instruments de mesure adaptés en fonction de votre variété de produits et de vos exigences de mesure.
Q4: Acceptez-vous le service personnalisé?
R4: Oui, nous fournissons des machines standard et des solutions personnalisées adaptées aux besoins spécifiques du client.
Q5: Quelle est votre période de garantie?
R5: Nos produits sont garantis pendant 1 an. Nous avons amélioré la durabilité des composants fragiles pour assurer la fiabilité du produit.
