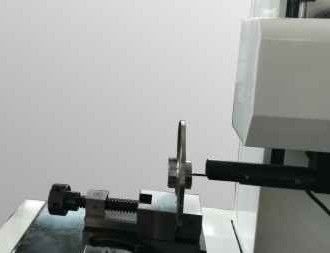

Système avancé multifonctionnel de mesure de la rugosité et du contour de surface
Testeur de rugosité et de contour de surface de haute précision avec des capacités d'analyse complètes pour les applications de mesure industrielles.
Principaux principes de mesure de surface
Toutes les surfaces contiennent des éléments mesurables, y compris les dimensions, la forme, la rugosité et l'ondulation.
- Les dimensions:Formes fonctionnelles de surface définies par des relations linéaires entre rayon, angle, distance et caractéristiques
- Forme:Déviation de la forme de la surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Roughness: épaisseurTextures de surface causées par des outils de coupe ou des procédés d'usinage
- Le niveau des ondes:Effets de la machine non idéaux dus aux vibrations, à une rigidité insuffisante ou à l'instabilité du procédé
Caractéristiques de la série SPR2000
Un équilibre optimal entre performance et coût avec un rapport prix/performance supérieur:
- Capteur de contour numérique de haute précision
- Capteur de rugosité à large portée sans tête
- Profilométrie à grande échelle et mesure de micro-profil
- Capacités de mesure de rugosité dans une large gamme
- Mesure de rugosité et de contour à grande échelle de haute précision pour les modèles composites
Applications de mesure

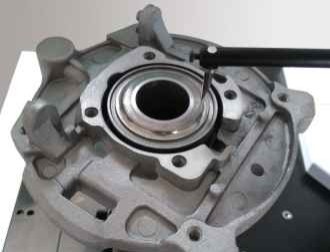

Enveloppe du moteur

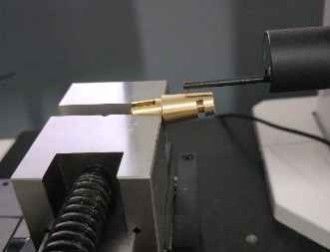

Corps de soupape de bobine

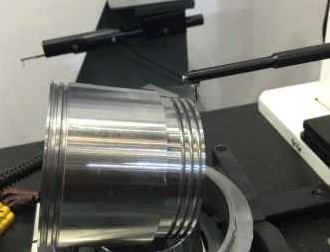

Piston
Pièces d'embrayage automobile
Les spécifications recommandées - SPR2012G-tdp
| Paramètre |
Spécification |
| Plage de mesure axe X |
150 mm |
| Plage de mesure axe Z |
Pour les véhicules à moteur |
| Dimension de mesure Z1 |
Pour les appareils de traitement des données, la valeur de la valeur de l'échantillon doit être supérieure ou égale à: |
| Précision de contour Z1 Précision linéaire |
± 0,8 + 0,12 μm |
| Précision de l'arc |
± ((1,5+R/12) μm |
| Précision de l'angle |
± 1′ |
| Le droit |
0.5 μm/100 mm |
| Roughness précision linéaire précision |
± 3% |
| Bruit résiduel |
≤ 0,05 μm |
| Répétabilité |
1δ≤1 nm |
| Longueur d'onde de coupure |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Durée de notation |
λcX2,3,4,5,6,7 |
| Velocité de conduite axe X |
0.5 à 20 mm/s |
| Vitesse de conduite axe Z |
0.2 à 20 mm/s |
Fonctions de mesure
Mesure du profil:Éléments linéaires des différentes surfaces de la pièce, caractéristiques des points, mesures de la distance entre les points et les lignes, analyse de la position, y compris la distance, le parallélisme, la perpendicularité, l'angle, la profondeur de rainure,largeur de rainureCapable d'analyser la droiture, l'analyse de la convexité et l'analyse du profil.
Paramètres de rugosité:R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Paramètres de la vague:Le nombre total d'émissions de CO2 est calculé à partir des émissions de CO2 produites par les centrales nucléaires, y compris les centrales nucléaires.
Paramètres de contour d'origine:Le nombre d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.
Composants du système
Capteur: Capteur de profil numérique à faible bruit de la série PHP
- Résolution: 0,02-0,1 μm
- Autonomie de l'appareil
- Précision linéaire: ± 0,7 + 0,05 H
- Force de mesure: 0,7 g
- Capteur de rugosité sans guide avec une excellente réponse en fréquence et une large bande passante de signal
Conducteur: conducteur DSH à faible bruit / conducteur céramique à faible bruit DCH
- Voyage en train: 100 à 150 mm / 180 à 220 mm
- Intervalle numérique: 0,05 à 2 μm / 0,05 à 5 μm
- Détroitesse du contour: 0,3 μm/100 mm
- Valeur résiduelle de rugosité: ≤ 0,005 μm
- Velocité maximale de déplacement: 20 mm/s
- Vitesse de mesure minimale: 0,1 mm/s
- L'actionneur à faible bruit satisfait aux exigences de précision de mesure du profil des pièces standard
Membre de la colonne: colonne haute vitesse CNF / colonne longue haute vitesse CNFL
- Range: 320 à 420 mm / 520 à 620 mm
- Velocité maximale de déplacement: 20 mm/s
- Vitesse de déplacement minimale: 0,2 mm/s
- Précision de positionnement: 0,005 mm
- Colonne à grande vitesse avec cadre, non déformable pour une utilisation à long terme
Composants de la plateforme: table intégrée ergonomie de la machine MPE
- Matériau: le marbre
- Spécification: 500 × 800, 500 × 1000
- Conception intégrale avec structure compacte
- Maintenance pratique et économie d'espace
- La conception ergonomique réduit la fatigue de l'opérateur
Questions fréquemment posées
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2: Qu'est-ce que votre entreprise fabrique principalement?
R2: Nous produisons principalement des machines de mesure de la vision, des machines de mesure de coordonnées, des appareils de mesure de CMM et de VMM et des équipements connexes.
Q3: Comment choisir la spécification appropriée?
A3: Notre équipe professionnelle vous recommandera des instruments de mesure adaptés en fonction de votre variété de produits et de vos exigences de mesure.
Q4: Acceptez-vous des services personnalisés?
R4: Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins du client.
Q5: Quelle est votre période de garantie?
A5: Notre période de garantie est de 1 an. Nous avons amélioré les pièces fragiles et maintenu une qualité de produit stable.
