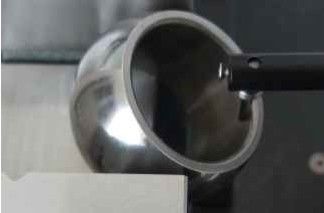

Testeur de rugosité et de profil de surface pour roulements à bras articulés
Le testeur de rugosité et de profil de surface série SPR1000 est un système de mesure de précision conçu pour l'analyse complète de surface des composants industriels, y compris les roulements à bras articulés, les cristaux de germanium de qualité optique, les joints d'étanchéité et les joints turbo.
Principes fondamentaux de la mesure de surface
Toutes les surfaces peuvent être mesurées selon quatre éléments clés qui définissent leurs caractéristiques fonctionnelles :
- Dimensions : Relations linéaires entre le rayon, l'angle, la distance et les caractéristiques de surface
- Forme : Déviation par rapport à la géométrie cible (plan, sphère, cône) généralement causée par une erreur de machine
- Rugosité : Texture de surface résultant des outils de coupe ou des processus d'usinage
- Ondulation : Effets de machine non idéaux dus aux vibrations, à une rigidité insuffisante ou à une instabilité du processus
Caractéristiques de la série SPR1000
Configuration standard avec une efficacité coût-optimale. Comprend une technologie à double capteur combinant la détection de profil numérique avec la mesure de rugosité inductive pour une analyse complète de surface dans une seule machine.

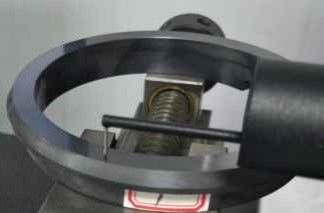

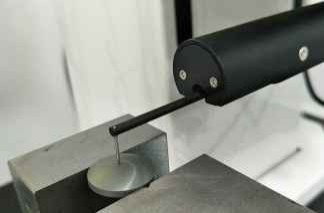

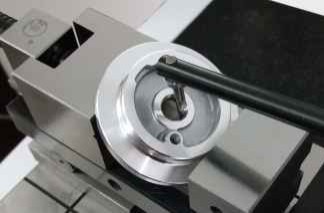

Applications de mesure
Spécifications techniques
| Spécification |
Valeur |
| Numéro de modèle |
PR1103G-sdk |
| Plage de mesure axe X |
100mm |
| Plage de mesure axe Z |
320mm |
| Plage de mesure axe Z1 |
C:±12.5mm/R:±420μm |
| Précision linéaire du profil Z1 |
±(1.5+|0.2H|)μm |
| Précision de l'arc |
±(2+R/8)μm |
| Précision angulaire |
±2′ |
| Rectitude |
0.8μm/100mm |
| Précision linéaire de rugosité |
±4% |
| Bruit résiduel |
≤0.02μm |
| Valeur de duplication |
1δ≤2nm |
| Longueur de coupure |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Longueur d'évaluation |
λcX2,3,4,5,6,7 |
| Vitesse d'entraînement axe X |
0.1~10mm/s |
| Vitesse d'entraînement axe Z |
0.5-10mm/s |
Capacités de mesure
Analyse de profil : Éléments linéaires, caractéristiques ponctuelles, distances entre points et lignes, analyse de position incluant distance, parallélisme, perpendicularité, angle, profondeur de rainure, largeur de rainure, rayon, analyse de rectitude, analyse de convexité et analyse de profil.
Paramètres de rugosité : Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Paramètres d'ondulation : Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Paramètres de contour d'origine : Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Composants du système
Capteur de profil numérique série P
- Résolution : 0.02-0.2µm
- Plage : ±7.5-±30µm
- Précision linéaire : ±(1.5+|0.6H|)µm
- Force de mesure : 1.2kg
- Maintient une excellente linéarité sur de grandes plages de mesure
Options de système d'entraînement
- Course du rail : 100-150mm
- Intervalle de pas : 0.2~2µm
- Rectitude du profil : 0.5µm/100mm
- Valeur résiduelle de rugosité : ≤0.02µm
- Vitesse maximale : 10mm/s
- Vitesse minimale : 0.1mm/s
- L'entraînement standard répond aux exigences de mesure de profil au niveau de la pièce
Composants de colonne
- Plage : 320~420mm / 520~620mm (sélectionnable)
- Vitesse maximale : 10mm/s
- Vitesse minimale : 0.5mm/s
- Précision de positionnement : 0.01mm
- La conception légère du cadre assure une stabilité à long terme sans déformation
Composants de plateforme
- Matériau : Construction en marbre
- Spécifications : 500×800mm, 500×1000mm
- Conception monobloc avec structure compacte pour un entretien facile
Questions fréquemment posées
Êtes-vous une usine ou une société commerciale ?
Nous sommes une usine et fournissons des réponses dans les 24 heures.
Que fabrique principalement votre entreprise ?
Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelles, les fixations CMM & VMM et les équipements associés.
Comment choisir la spécification appropriée ?
Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Acceptez-vous le service personnalisé ?
Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.
Quelle est votre période de garantie ?
Nos produits sont livrés avec une garantie de 1 an. Nous avons amélioré la durabilité des composants fragiles pour garantir la fiabilité du produit.
