| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | UNIMETRO |
| Numéro de modèle: | SR1000 |
| Quantité de commande min: | 1 |
| Prix: | Discussible |
| Détails d'emballage: | Affaire bois |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 15SET PAR MOIS |
| Capteur: | Aucun capteur principal d'inductance | Logiciel: | Mesure d'aspérité de RMW et système d'anlysis |
|---|---|---|---|
| Demandeur: | Commutateur, poignée de tournevis, valve, incidence ..... | ||
| Surligner: | instrument de mesure de découpe,instrument de mesure de rugosité |
||
Description de produit
Base d'analyse de mesure de profil de rugosité
Les éléments mesurables de toutes les surfaces incluent la taille, la forme, la rugosité et le caractère onduleux. Beaucoup de composants de profil haut doivent analyser tous les éléments ci-dessus.
◆Dimensions : Formes fonctionnelles extérieures définies par les relations linéaires entre le rayon, l'angle, la distance, et les caractéristiques.
◆Forme : déviation de la forme de cible de la surface (avion, sphère, cône, etc.), habituellement provoquée par erreur de machine
◆Rugosité : causé par des facteurs tels que des outils de coupe ou des processus de usinage
◆Caractère onduleux : effet Non-idéal de machine provoqué par vibration, rigidité insuffisante ou d'autres facteurs instables dans le processus
Série SR1000
Caractéristiques : bureau de type courant, coût bas d'utilisation
●Avec le capteur inductif standard sans plomb
●Peut évaluer des centaines de paramètres tels que la rugosité, le caractère onduleux et le profil

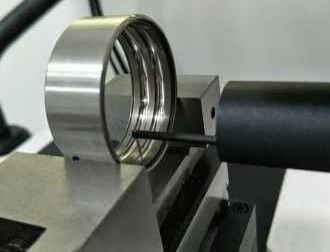

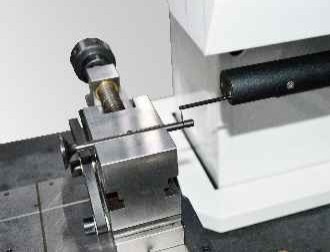

Cas de mesure

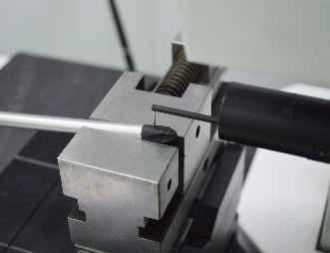

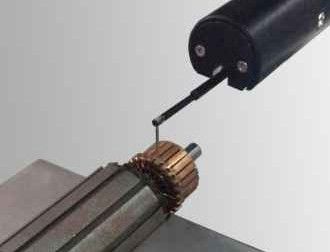

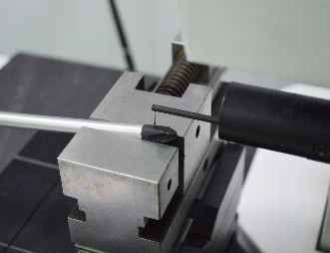

Commutateur Poignée de tournevis
Valve Incidence
Taille recommandée
| Nombre de spécifications | SR1133G-sak |
|
| Chaîne de mesure | Axe des abscisses | 100mm |
| Axe des z | 320mm |
|
| Z1-axis | ±420µm/65536 : 1 |
|
| Paramètre de rugosité | Précision Z1 linéaire | ±4% |
| Répétabilité | 1δ≤2nm |
|
| Longueur d'onde de coupure | 0,025, 0,08, 0,25, 0,8, 2,5, 8mm |
|
| Longueur de évaluation | λcX2,3,4,5,6,7 |
|
| Bruit résiduel | ≤0.005µm |
|
| Vitesse d'entraînement | Axe des abscisses | 0.1~10mm/s |
| Axe des z | 0.5-10mm/s |
|
| Fonction de mesure | Rugosité | Fonction de rugosité : Ra, RP, rv, Rz (jis), R3z, RzDIN, Rzj, Rmaz, Rc, droite, Rq, Rsk, Rku, Rsm, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, paramètre de caractère onduleux de Rmr : Avec a, poids, wp, Wv, Wz, Wq, Wsm, Wsk, Wku, paramètre original de découpe de Wmr : PA, pinte, pp, picovolte, Pz, Pq, Psm, Psk, Pku, Pmr |
Parties du système
Capteur : Les séries de R ne dirigent non le capteur standard d'inductance
●Rapport de résolution : 65536:1/262144:1
●Gamme : ±420µm/±620µm
●Précision linéaire : R : ±4%/±3%
●Bruit résiduel : ≤0.007µm/≤0.005µm
●Référence de rugosité : Guide, aucune avance
●Description de caractéristique : le capteur tête de NO- de rugosité, bonnes caractéristiques de réponse en fr3quence, grande largeur de bande de signal, est le meilleur type de capteur de rugosité.
Conducteur : Conducteur en céramique standard du conducteur de DS/C.C (peut choisir selon vos besoins)
●Voyage de rail : 100-150mm
●Intervalle de nombre : 0.2~2µm
●Rectitude de découpe : 0.5µm/100mm
●Valeur résiduelle de rugosité : ≤0.02µm
●Vitesse mobile maximum : 10mm/s
●Vitesse minimum de mesure : 0.1mm/s
●Description de caractéristique : La commande standard, représentation peut répondre aux exigences de l'exactitude niveau de la partie de mesure de découpe, avec le capteur de rugosité peut répondre aux besoins de mesure de plus grands que 0,1 microns de Ra
Membre de colonne : Colonne de type courant de Cns/colonne de type courant de Cnsl longue
(Peut choisir selon vos besoins)
●Gamme : 320~420mm/520~620mm
●Vitesse mobile maximum : 10mm/s
●Vitesse mobile minimum : 0.5mm/s
●Positionnement de l'exactitude : 0.01mm
●Description de caractéristique : Conception légère, colonne de type cadre, utilisation à long terme sans déformation
Composants de plate-forme : Mpm a intégré la machine standard
●Matériel : marbre
●Spécifications : 500*800,500*1000
●Description de caractéristique : Conception en un seul morceau, structure compacte, entretien facile et économie
