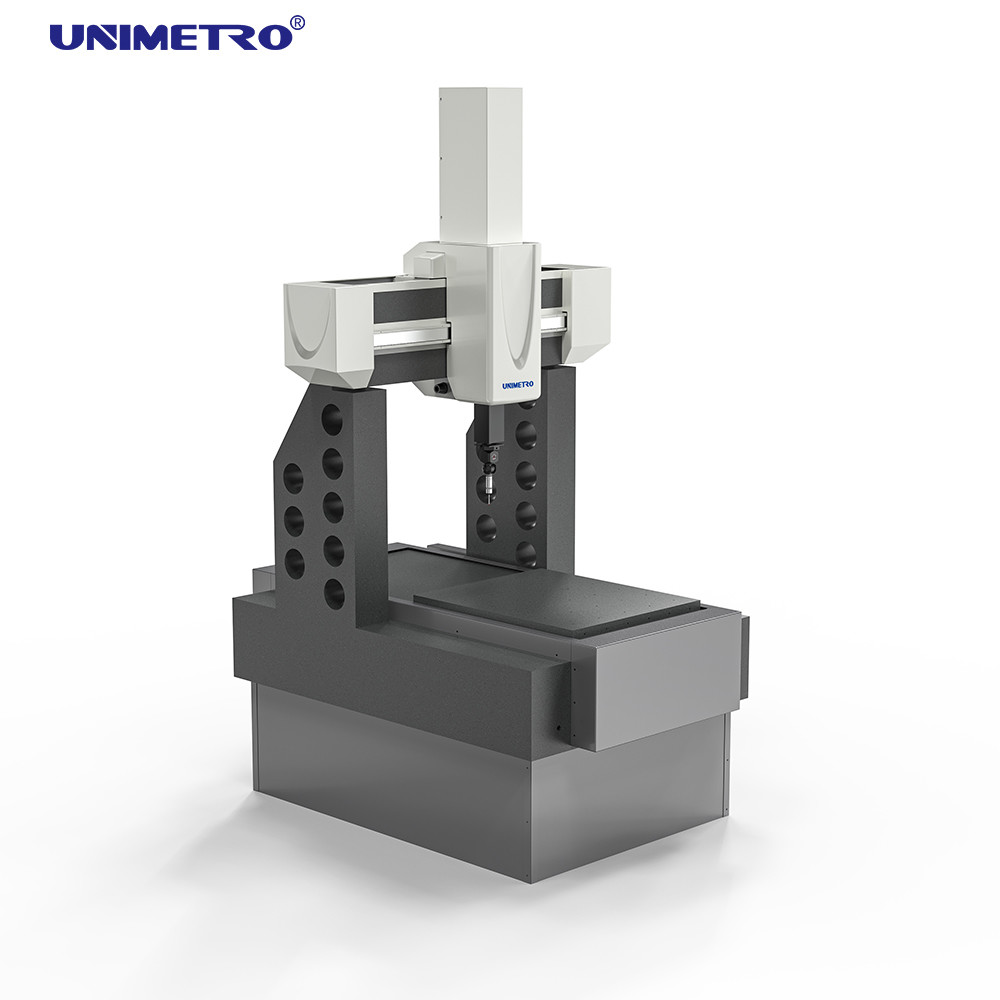

Machine de mesure automatique 3D de coordonnées OEM pour la CAO Comparaison avec une règle de grille de haute précision

La machine de mesure 3D à coordonnées de pont adopte une conception simplifiée, offrant une rentabilité exceptionnelle pour les applications d'usinage de précision.les moisissures, les appareils électroménagers, les petites pièces automobiles et les composants aéronautiques.

La plateforme de travail en granit sert de base à la machine de mesure des coordonnées 3D, dont les trois axes sont construits à partir de granit.propriétés résistantes à la corrosion avec un faible coefficient de dilatation thermique et une déformation minimale induite par la températureRéduit efficacement les vibrations de la machine et améliore la performance globale.

Il est doté d'une transmission par friction sur les trois axes avec un système de transmission stable "autocorrection de la déviation".La structure "fixée + micro suspension" assure une transmission parallèle au rail de guidage tout en maintenant une stabilité de précision et une cohérence de mouvement- Fournit une protection accrue contre les collisions pour un fonctionnement plus sûr.

Utilise des réglages à grille de haute précision Renishaw avec une résolution allant de 0,1 μm à 20 nm.La réputation mondiale de Renishaw assure un service après-vente de qualité et fiable pour tous les composants du système de coordonnées.

La machine de mesure en coordonnées 3D de la série Helium est spécialement conçue pour les petites et moyennes industries de produits, de moules et de produits électroniques.Disponible en tailles personnalisables selon les exigences du clientIl est doté d'une conception légère, d'une installation rapide et d'aucune exigence de fondation.

Rational-DMIS est un logiciel intégré de mesure 3D développé avec une facilité d'utilisation et des fonctionnalités avancées.Construit avec un noyau DMIS natif conforme à la norme ISO ISO 22093:2003, il définit la norme pour les logiciels de mesure CMM.

MH20I Tête manuelle par RENISHAW (Manuel)

• L'axe d'indication A: 0° à 90° Distance entre les pas: 15°
• Pour les véhicules à moteur électrique à commande à commande à commande à commande à commande à commande à commande à commande
• Orientation de mesure spatiale: 168 fois
• Répétabilité de la position: 1,5 μm

Têtes de sonde motorisées PH20MT de RENISHAW

• Répétabilité de la position: +0,5 μm
• Étapes de positionnement: illimitées
• Axe de rotation: 360°
• Pour les véhicules à moteur à commande autonome:
• Nombre total de postes: innombrables
• Température de fonctionnement: 10 à 40 °C

PH10T par RENISHAW

Compatible avec n'importe quelle sonde d'interface filetée M8 et une tige d'extension (allongement maximal autorisé à 300 mm).

Principalement utilisés pour mesurer des armoires, des cadres, des engrenages, des cames, des engrenages à ver, des vers, des lames, des courbes et des surfaces incurvées dans les machines, l'automobile, l'aviation, l'armée, les meubles, les prototypes d'outils,et autres petites et moyennes industries de pièces et de moules.

Applicable également dans les industries de l'électronique, du matériel et des plastiques pour la détection précise des dimensions, de la forme et des tolérances de forme des pièces.et tâches de contrôle des processus.
