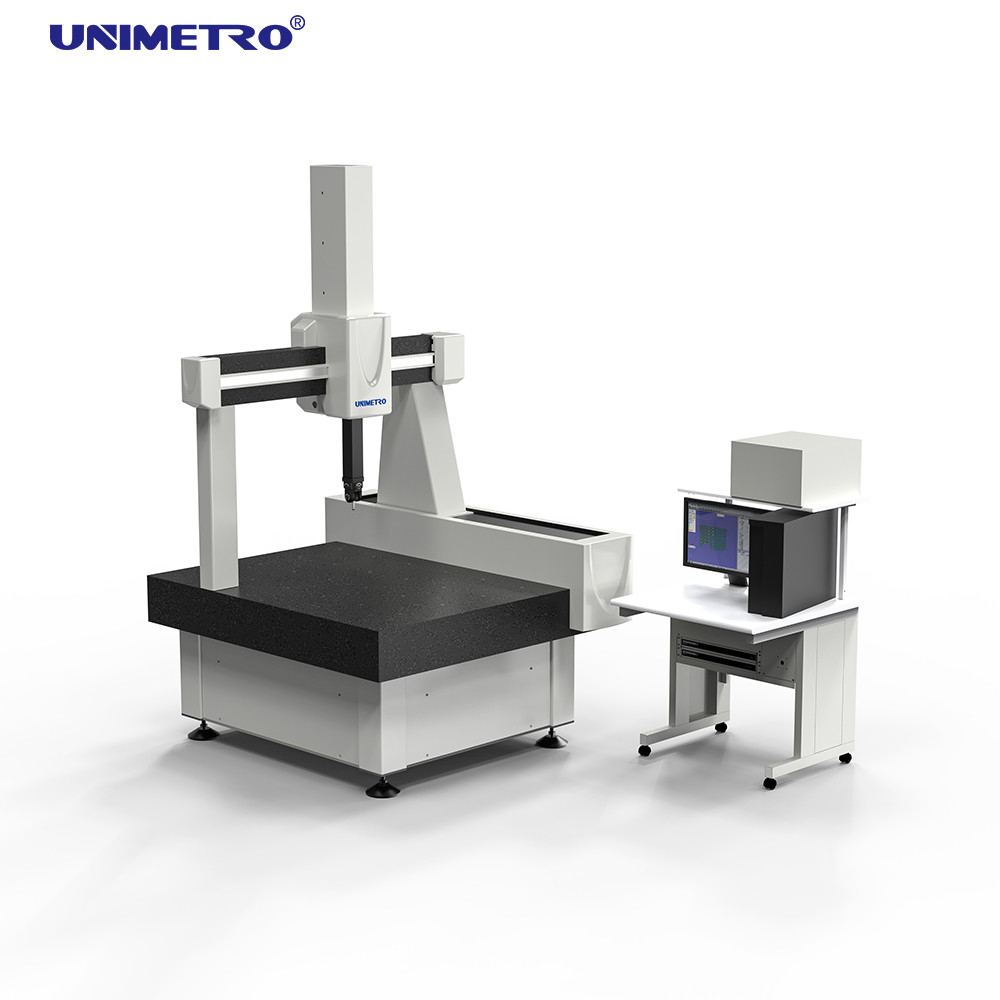

Machine de mesure de coordonnées 3D série Helium avec base en marbre
MMT 3D entièrement automatique de haute précision
"Helium" représente la machine de mesure de la plus haute précision entièrement développée et conçue par UNIMETRO. Chaque composant est soumis à une sélection stricte lors de la fabrication, garantissant une intégration parfaite et ponctuelle lors de l'assemblage. Toutes les machines de mesure sont acceptées selon les normes ISO 10360-2, en utilisant deux procédures d'acceptation standardisées avec mesure laser ultra-précise et mesures solides certifiées DKD.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Zone de mesure | X=813mm, Y=1220mm, Z=710mm |
| Dimensions hors tout | 1350 × 1580 × 2680 mm |
| Poids maximum de la pièce | 1200 kg |
| Poids de la machine | 2600 kg |
| MPEE | ≤ 1,8+L/350 (μm) |
| MPEP | ≤ 2,5 μm |
| Résolution d'échelle | 0,5 μm |
| Vitesse 3D maximale | 550 mm/s |
| Accélération 3D maximale | 700 mm/s |
Avantages clés
Double amortissement passif des vibrations breveté
Intégré directement dans le châssis de la machine, ce système permet un placement à proximité de la production sans nécessiter de fondations spéciales, luttant ainsi efficacement contre les vibrations des machines et des véhicules de transport à proximité.
Table de travail en granit de haute qualité
Fabriqué avec du granit naturel de haute précision, lourd et stable du « Mont TAI », offrant un amortissement supérieur des vibrations et des performances CMM améliorées.
Guides inclus dans tous les axes
Protège les chemins de guidage contre les dommages, la saleté et les influences thermiques directes, ce qui rend la machine adaptée aux environnements poussiéreux et aux variations de température.
Transmission à friction « redressement automatique »
Utilise une structure « fixe + micro-suspension » pour garantir le parallélisme de la transmission avec les voies de guidage, ce qui permet un fonctionnement largement sans entretien.
Composants clés importés
Toutes les pièces critiques, y compris les servomoteurs, les systèmes de transmission et les systèmes pneumatiques, proviennent de marques renommées pour garantir une précision et une durée de vie optimales.
Balance optique RENISHAW
Comprend des échelles optiques RENISHAW de haute précision avec une résolution de 0,05 μm pour une précision de mesure supérieure.
Voie de guidage entourant le roulement à air
La structure entourée à quatre côtés avec plusieurs régulateurs de pression d'air et un roulement pneumatique annulaire assure la stabilité de l'instrument pendant le mouvement.
Technologie des petits trous
Crée des zones de condensat entre les paliers à air et les voies de guidage pour compenser la chaleur due au frottement du mouvement, améliorant ainsi la stabilité thermique et la précision à long terme (consommation d'air : 150 NL/Min).
Logiciel de mesure
Rationnel-DMIS- Un progiciel complet de mesure 3D développé avec le noyau natif DMIS (norme ISO 22093:2003). Conçu pour les utilisateurs débutants et avancés, il fournit une fonctionnalité logicielle de mesure CMM standardisée avec des courbes d'apprentissage faciles et des capacités puissantes.
Système de sonde
Tête de sonde motorisée PH20MT de RENISHAW
Le PH20 représente une technologie innovante à cinq axes adaptée aux applications de déclenchement dans diverses spécifications de MMT. Sa capacité de positionnement en continu permet une mesure optimale de la pièce avec un minimum de besoins de remplacement de la sonde.
| Paramètre | Spécification |
|---|
| Répétabilité de la position | +0,5 μm |
| Étapes de positionnement | Sans limites, arbitraire |
| Axe de rotation | +360° |
| Axe de pivotement | 0° - 115° |
| Nombre total de postes | Innombrable |
| Température de fonctionnement | 10-40 ℃ |
Configuration de la sonde : module TP20 SF ; Ensemble de sonde M2
| Nombre | Nom | Caractéristiques | Quantité |
|---|
| A-5004-7585 | Tige d'extension de sonde | 10mm | 2 |
| A-5004-7586 | Tige d'extension de sonde | 20mm | 2 |
| A-5000-7806 | Sonde à bille | Φ1 × 10 mm | 2 |
| A-5000-3603 | Sonde à bille | Φ1 × 20 mm | 2 |
| A-5000-3604 | Sonde à bille | Φ1 × 10 mm | 2 |
| A-5000-4161 | Sonde à bille | Φ1 × 20 mm | 2 |
| A-5000-2286 | Sonde à bille | Φ1×50mm | 1 |
| Clé à sonde | | 2 |
| Total: | 8 types, 15 pièces |
