Détail Infomation

Tension d'alimentation:	220V	Pression atmosphérique:	0,7-1,0 MPA
Précision de filtre:	0,3 um	Alimentation en air:	³ /min de 0.12-0.45m
Température de travail:	18-22°C	Cycle horaire de la température:	1 °C/H
Accélération 3D maximum:	900 mm/s	Vitesse 3D maximum:	520mm/s
Mettre en évidence:	Machine de mesure de l'industrie 3D de moule , 0.1um machine de mesure de la résolution 3D , machine de mesure de coordonnée de 220V 3D

Description de produit

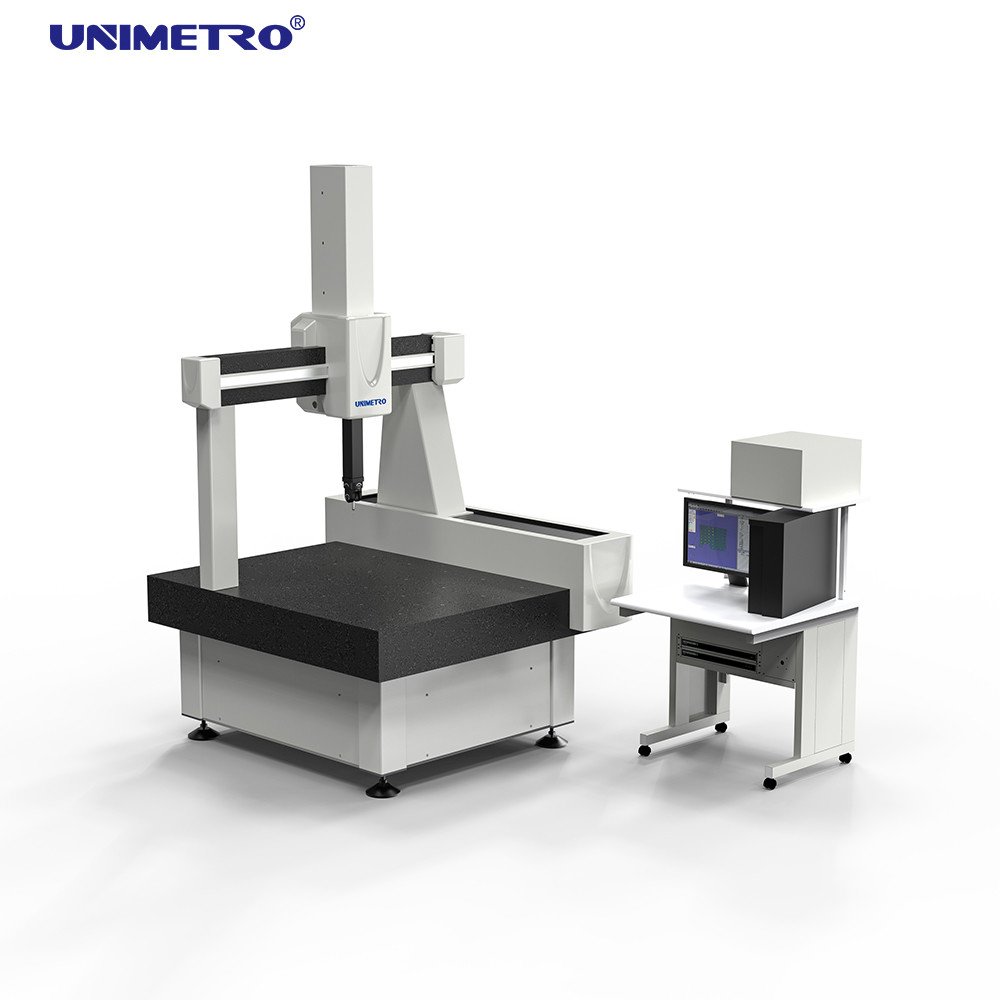

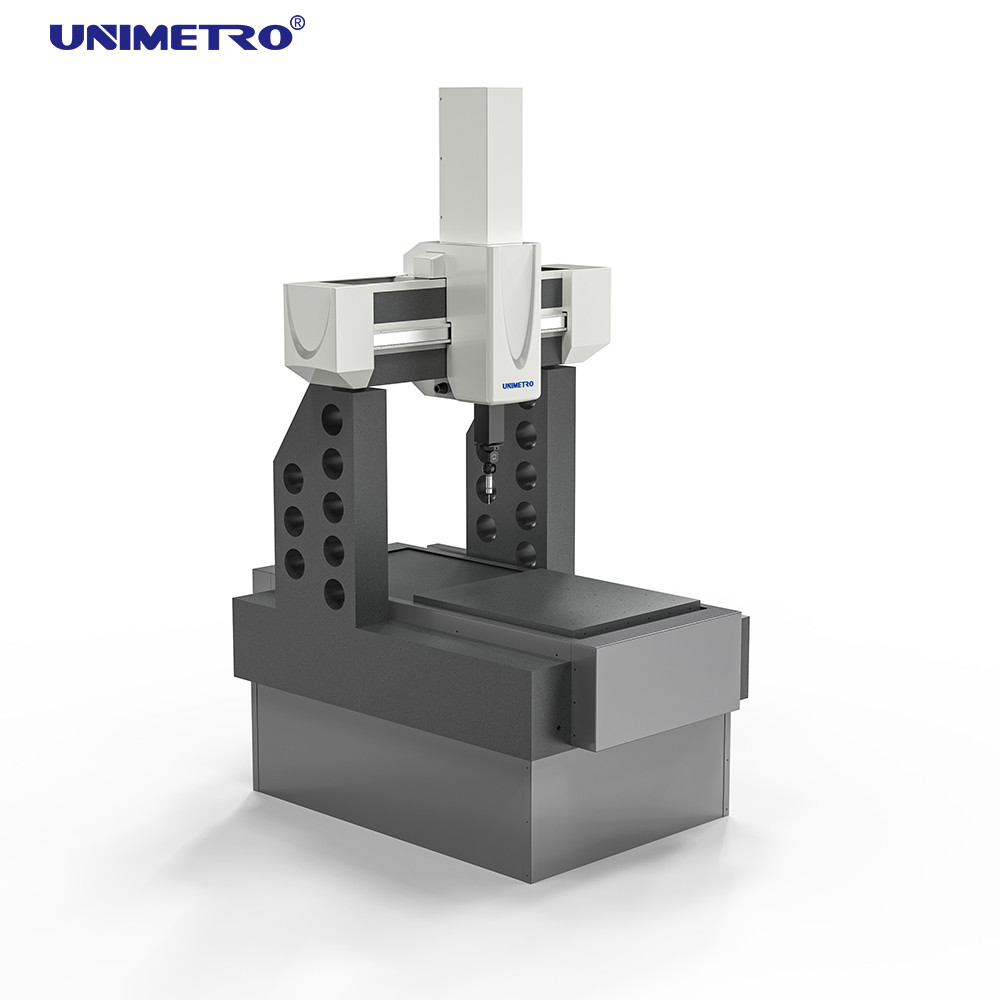

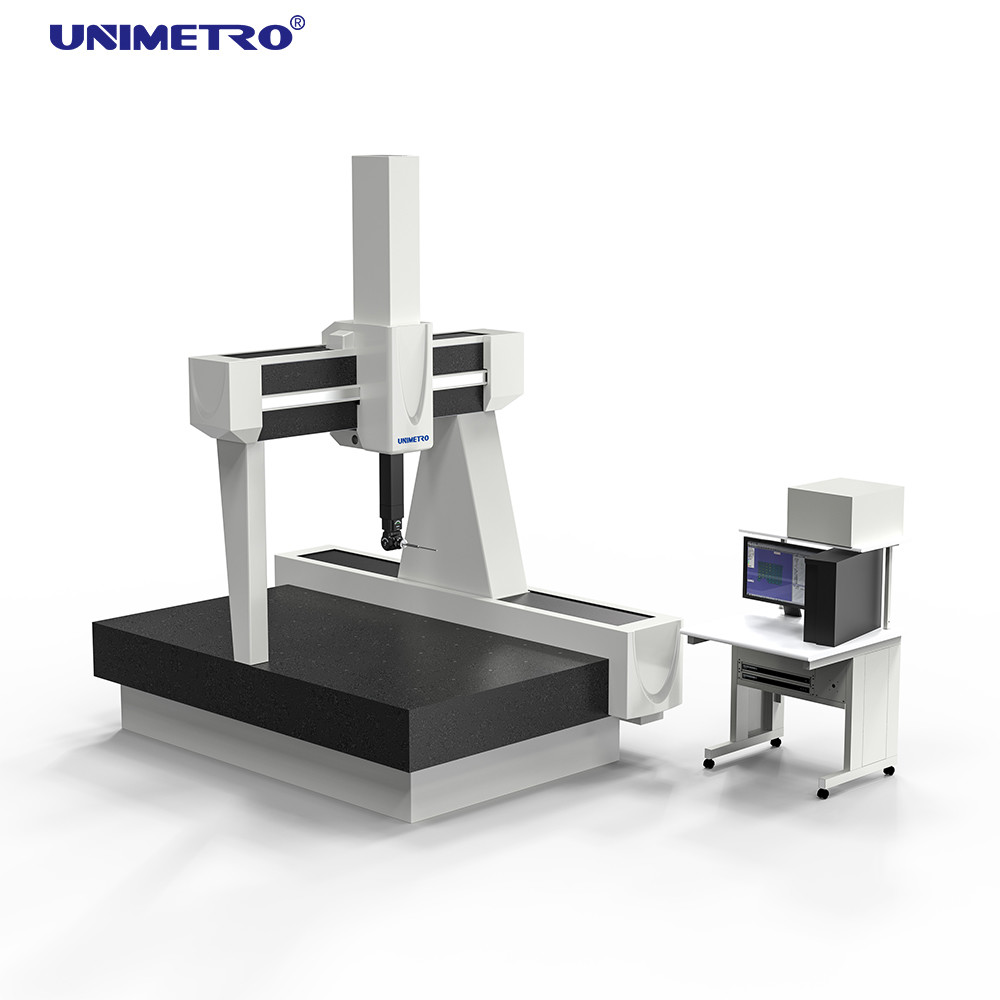

Machine de mesure 3D de coordonnées pour l'industrie des moules avec un logiciel puissant et une résolution de 0,1 μm

Vue d'ensemble du produit

"Hélium" représente la machine de mesure de plus haute précision entièrement développée et conçue par UNIMETRO.assurer une intégration parfaite et rapide pendant l'assemblageToutes les machines de mesure sont acceptées selon les normes ISO 10360-2, en utilisant deux procédures d'acceptation normalisées avec mesure laser ultra-précise et mesures solides certifiées DKD.

Paramètres techniques

Paramètre	Spécification
Zone de mesure	Le nombre de points de contact est le nombre de points de contact.
Dimension globale	1460 × 1800 × 2700 mm
Poids maximal des pièces	1 000 kg
Poids de la machine	2380 kg
Le M.P.E	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3 μm
Résolution à l'échelle	0.5 μm
Vitesse maximale 3D	520 mm/s
Accélération 3D maximale	900 mm/s

Principaux avantages

Dépouillement des vibrations passives double breveté
Table de travail en granit de haute qualité
Guides fermés dans tous les axes
Transmission de frottement à rectification automatique
Pièces clés importées
Échelle optique RENISHAW
L'orientation du roulement de l'air environnant les 4 côtés
Technologie des petits trous

Caractéristiques du logiciel

Rationnel-DMISest un logiciel de mesure 3D intégré à grande échelle, récemment développé, conçu pour les utilisateurs débutants et avancés,Il est devenu un modèle pour la normalisation du logiciel de mesure CMM. Les programmes DMIS rationnels sont conçus avec le noyau DMIS complet et natif jusqu'à la version 5.0 de DMIS, qui est conforme à la norme ISO (ISO 22093:2003).

Spécifications du système de sonde

Tête de sonde: MH20i tête manuelle par RENISHAW

Caractéristique	Spécification
Répétabilité de la position	+0,5 μm
Étapes de positionnement	15°
Axe de rotation	+ 180°
Axe de balancement	0° à 90°
Nombre total de postes	140 mm
Température de fonctionnement	10 à 40°C

Probe: module TP20 SF et assemblage de la sonde M2

Numéro	Nom	Les spécifications	Quantité
A-5004 à 7585	Barre d'extension de la sonde	10 mm	1
A-5004-7586: les produits de base et les produits de base	Barre d'extension de la sonde	20 mm	2
A-5000 à 2280	Barre d'extension de la sonde	240 mm	1
A-5000-7805 - Les États membres	Probe à bille	Φ0,7 × 10 mm	2
A-5000-7806	Probe à bille	Φ1 × 10 mm	2
A-5000 à 3603	Probe à bille	Φ2 × 10 mm	2
A-5000 à 3604	Probe à bille	Φ3 × 10 mm	2
A-5000 à 4161	Probe à bille	Φ4 × 10 mm	1
A-5000-2286	Probe à bille	Φ5 × 10 mm	1
	Détecteur de sonde		2
Nombre total:		10 Type	16 pour cent

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2: Qu'est-ce que votre entreprise produit principalement?

R2: Nous sommes spécialisés dans les machines de mesure de la vision, les machines de mesure de coordonnées, les appareils CMM et VMM et les équipements connexes.

Q3: Comment choisir la spécification appropriée?

A3: Notre équipe professionnelle vous conseillera sur les spécifications appropriées en fonction de votre variété de produits et de vos exigences de mesure.

Q4: Acceptez-vous le service personnalisé?

R4: Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins du client.

Q5: Quelle est votre période de garantie?

A5: Notre période de garantie est de 1 an. Nous avons amélioré les pièces fragiles et maintenu une qualité de produit stable.
