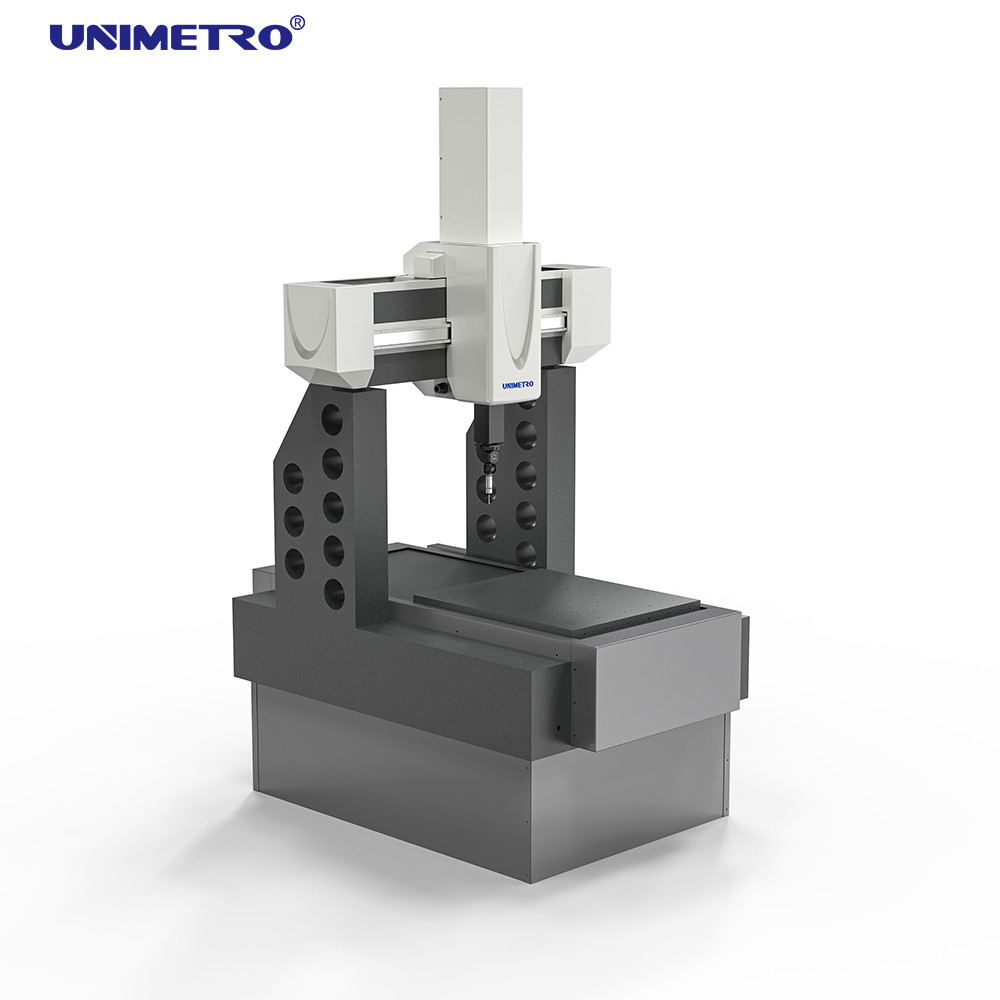

CMM à faisceau céramique de haute précision de 1,2 μm pour l'inspection automobile et la mesure 3D

Système logiciel:Mesurer le SW. Rational-DMIS version avancée (CAD)

Le manuel:Manuel + disque

Système de contrôle et système de sonde:Incluez le joystick. Le système de contrôle RENISHAW, incluez le joystick MCU.

Ensemble de sondes:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M... Je suis désolé, mais je ne peux pas vous répondre.

Stylus de la sonde:Le stylet RENISHAW M2 M3

Plateforme de travail:La plate-forme en granit de haute qualité, le rail de guidage à queue de colombe de précision, le banc de travail en granit est le support de l'ensemble de la machine et sa qualité affecte les performances globales de la machine.La plateforme est en granit., combinée à des rails de guidage de queue de colombe précis, ce qui réduit efficacement les vibrations de la machine de mesure et améliore les performances de l'ensemble de la machine.

Fermeture complète du rail de guidage à trois axes:Les axes X et Z sont en céramique, qui n'est pas facile à rouiller, a une bonne rigidité, un coefficient de dilatation thermique plus faible et une plus grande précision!

Mécanisme d'amortissement passif double pour le support de base:La machine à mesurer à trois coordonnées est essentiellement utilisée dans l'atelier de production, et il est inévitable que des vibrations soient générées par des machines-outils ou des véhicules de transport à proximité,qui aura un impact fatal sur la précision des trois coordonnéesLa construction d'une fondation résistante aux tremblements de terre est une idée de base, ce qui ajoutera des coûts et des problèmes supplémentaires.Notre support à trois coordonnées adopte une double structure d'amortissement passif pour empêcher l'influence des vibrations de basse fréquence, ce qui garantit grandement la précision des mesures et peut réduire les problèmes de mesures de fondation résistantes aux tremblements de terre.

Rational-DMIS est un logiciel de mesure tridimensionnelle à grande échelle et complet récemment développé. The development and design of the software not only take into account the requirements of beginners for easy learning and use of the software and the requirements of advanced users for software functions, mais plus important encore, il devient un modèle et une normalisation du logiciel de mesure des trois coordonnées.

Les programmes DMIS rationnels avant la version 5.0 de DMIS ont été conçus en utilisant un noyau DMIS natif complet, qui est très différent de ce que l'on appelle "DMIS-capable" (noyau non DMIS).Le DMIS est devenu une norme ISO (ISO 22093)Je ne sais pas.
