Détail Infomation

Tension d'alimentation:	220V	Pression atmosphérique:	0,7-1,0 MPA
Précision de filtre:	0,3 um	Alimentation en air:	³ /min de 0.12-0.45m
Température de travail:	18-22°C	Cycle horaire de la température:	1 °C/H
Accélération 3D maximum:	900 mm/s	Vitesse 3D maximum:	520mm/s
Mettre en évidence:	Machine de mesure CMM 3D , machine de mesure de 0.1um 3D , Machine de mesure de coordonnée du moule 3D

Description de produit

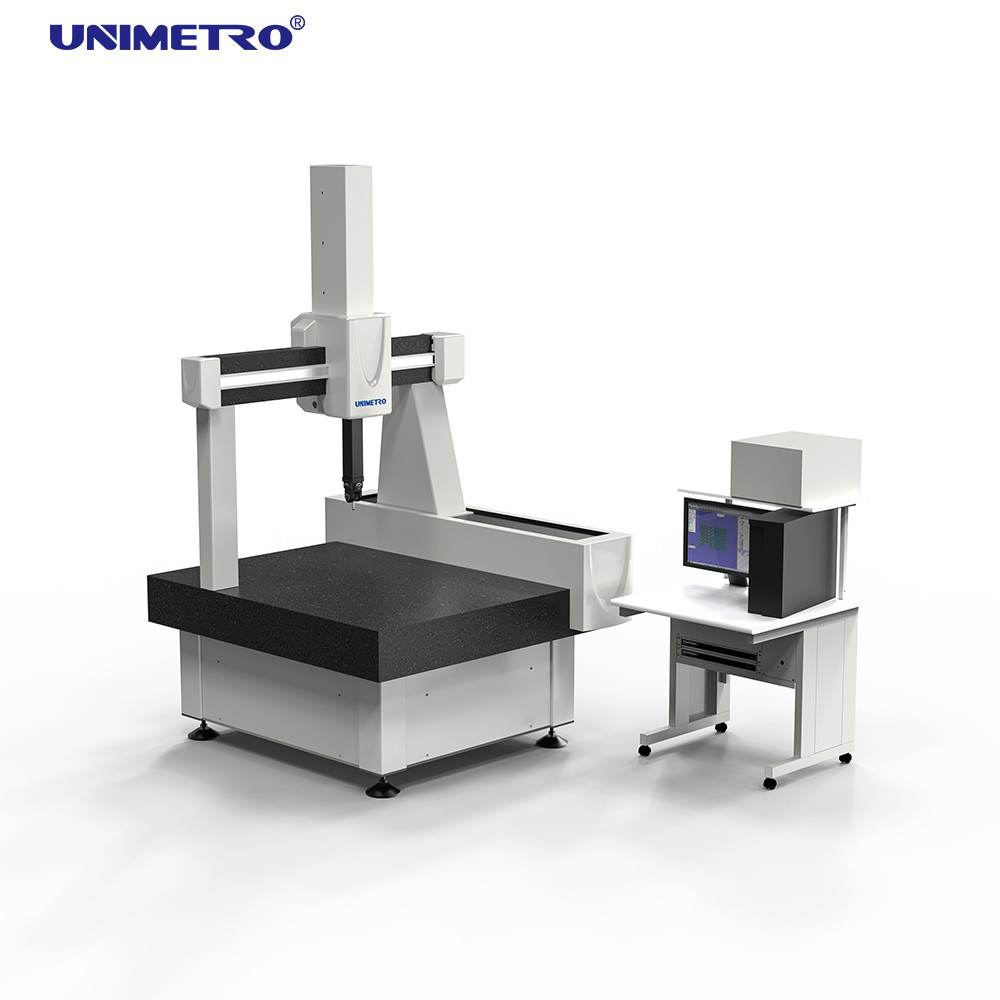

Machine de mesure tridimensionnelle pour l'industrie du moule avec logiciel puissant et résolution de 0,1 µm

Présentation du produit

"Helium" représente la machine de plus haute précision entièrement développée et conçue par UNIMETRO. Chaque composant subit une sélection rigoureuse lors de la fabrication, garantissant un assemblage parfait et dans les délais. Toutes les machines de mesure sont acceptées selon les normes ISO 10360-2, en utilisant deux procédures d'acceptation standardisées avec mesure laser ultra-précise et mesures solides certifiées DKD.

Spécifications techniques

Paramètre	Spécification
Zone de mesure	X=710mm, Y=1016mm, Z=610mm
Dimensions hors tout	1460 × 1800 × 2700 mm
Poids maximum de la pièce	1000kg
Poids de la machine	2380kg
MPEe	≤ 1,8+L/350 (µm)
MPEp	≤ 2,3 µm
Résolution de l'échelle	0,5 µm
Vitesse 3D maximale	520mm/s
Accélération 3D maximale	900mm/s

Avantages clés

Amortissement des vibrations passif double breveté
Table de travail en granit de haute qualité
Guides enfermés sur tous les axes
Transmission à friction "rectification automatique"
Pièces clés importées
Échelle optique RENISHAW
Guide d'air enveloppant sur les 4 côtés
Technologie des petits trous

Fonctionnalités du logiciel

Rational-DMIS- Un nouveau progiciel de mesure 3D intégré à grande échelle conçu pour les débutants et les utilisateurs avancés. Il est entièrement conforme au noyau DMIS natif des normes ISO 22093:2003, ce qui en fait un modèle pour la standardisation des logiciels de mesure CMM.

Spécifications du système de palpage

Tête de palpage : tête manuelle MH20i de RENISHAW

Paramètre	Spécification
Répétabilité de position	+0,5 µm
Pas de positionnement	15°
Axe de rotation	+180°
Axe de pivotement	0°-90°
Nombre total de positions	140mm
Température de fonctionnement	10-40°C

Palpeur : module TP20 SF / ensemble de palpeur M2

Nombre	Nom	Spécifications	Quantité
A-5004-7585	Tige d'extension de palpeur	10mm	1
A-5004-7586	Tige d'extension de palpeur	20mm	2
A-5000-2280	Tige d'extension de palpeur	240mm	1
A-5000-7805	Bille de palpage	Φ0,7×10mm	2
A-5000-7806	Bille de palpage	Φ1×10mm	2
A-5000-3603	Bille de palpage	Φ2×10mm	2
A-5000-3604	Bille de palpage	Φ3×10mm	2
A-5000-4161	Bille de palpage	Φ4×10mm	1
A-5000-2286	Bille de palpage	Φ5×10mm	1
	Clé pour palpeur		2
Total :		10 Types	16 pièces

Informations sur l'entreprise

Nos clients et agents

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que produit principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelle, les fixations CMM et VMM, et les équipements connexes.

Q3 : Comment choisir les spécifications appropriées ?

R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous le service personnalisé ?

R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits bénéficient d'une garantie d'un an. Nous avons renforcé la durabilité des pièces cassables, garantissant une qualité de produit fiable.
