Détail Infomation

Nom du produit:	Type CMM de machine de mesure de coordonnées de portique pour l'inspection d'automobile	Modèle:	Xéon
MPEe:	≤ 2,0+L/350 (μm)	MPEp:	2.0μm
Prudence:	12 mois	Avantage:	structure stable, large gamme
Mettre en évidence:	Type machines de portique de mesure de coordonnée , CMM machines et systèmes de mesure du même rang , Machines de mesure de coordonnée d'OIN

Description de produit

Systèmes de MMT de type portique et machines à mesurer tridimensionnelles pour l'inspection automobile

Présentation du produit

L'instrument de mesure tridimensionnel de type portique de la série Xe est doté d'une conception de structure laser aérienne, offrant des performances de haute précision idéales pour la mesure de vérins et de structures de pièces complexes. Disponible avec des palpeurs à déclenchement, des palpeurs de balayage analogiques ou des palpeurs de balayage en option pour répondre à divers besoins de mesure.

Ce système fournit des solutions efficaces aux entreprises traitant des pièces structurelles de grande taille, résolvant des problèmes de mesure difficiles dans diverses applications industrielles.

Paramètres techniques

Série de produits	Course axe X (mm)	Course axe Y (mm)	Course axe Z (mm)	Précision MPEe	Précision MPEp
Xe 1800,2000,2500	2000-4000	1500	1500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	2500-6000	1800	1800	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-6000	2000	2000	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-8000	2500	2500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	3500-8000	3000	3000	2.0+L/350μm	2.0μm
Xe 5000,6000	5000-8000	4000	4000	2.0+L/350μm	2.0μm

Logiciels et systèmes de contrôle

Système logiciel : Rational-DMIS version avancée (CAO) avec manuel et disque

Système de contrôle : Système de contrôle RENISHAW avec joystick MCU

Options de palpeurs : RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Stylus de palpeur : Stylus RENISHAW M2 M3

Applications typiques

Haute répétabilité : répétabilité unidirectionnelle ≤1μm

Pièces de moteur et de boîte de vitesses automobiles
Pales, moteurs et pièces d'avions d'aviation
Ingénierie de précision générale
Fabrication pharmaceutique

Caractéristiques principales

Guidage à trois axes - entièrement fermé, matériau entièrement en granit : Les rails de guidage fermés protègent contre l'érosion par la poussière et la contamination environnementale. Les trois axes sont en granit pour une résistance à la corrosion et des coefficients de dilatation thermique constants.
Règle à grille - règle à grille de haute précision Renishaw : Comprend la dernière règle à grille Tonic de haute précision de Renishaw pour une précision de mesure exceptionnelle.
Rail de guidage à coussin d'air - conception entourée sur tous les côtés : Structure de rail de guidage à coussin d'air à quatre côtés avec plusieurs soupapes de régulation de pression d'air et roulements à air pour une stabilité maximale pendant le mouvement.

Capacités logicielles

Rational-DMIS est un progiciel complet de mesure 3D développé en pensant aux utilisateurs débutants et avancés. Le logiciel dispose d'un noyau DMIS natif (version 5.0) et est conforme à la norme ISO 22093:2003, établissant la norme pour les logiciels de mesure MMT.

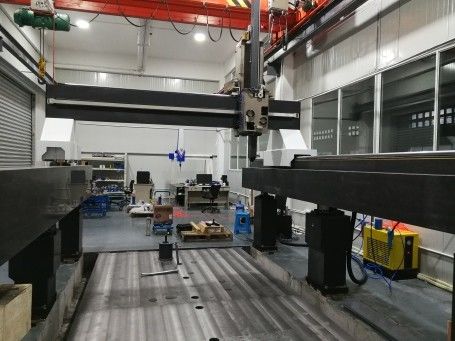

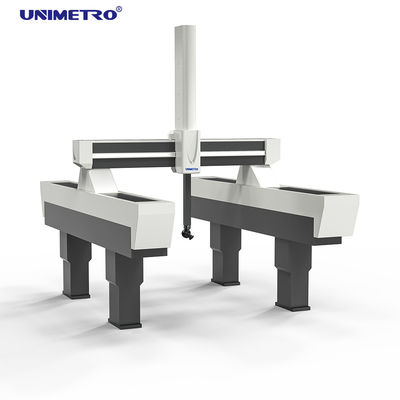

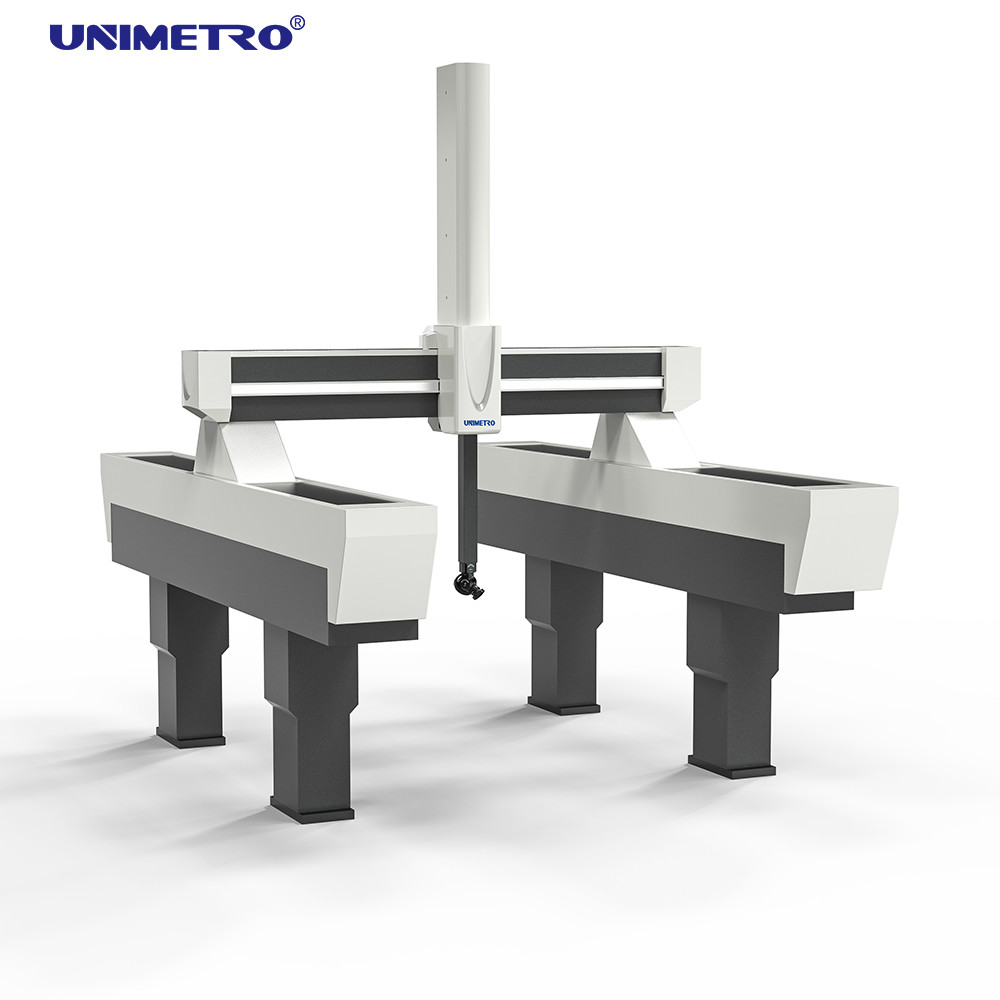

Images du produit

Nos clients et agents

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que produit principalement votre entreprise ?

R2 : Nous fabriquons principalement des machines de mesure par vision, des machines à mesurer tridimensionnelles, des fixations MMT et VMM, et des équipements connexes.

Q3 : Comment choisir les spécifications appropriées ?

R3 : Notre équipe professionnelle vous recommandera des spécifications appropriées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous le service personnalisé ?

R4 : Oui, nous fournissons des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits sont livrés avec une garantie de 1 an. Nous avons amélioré la durabilité des composants cassables pour assurer la fiabilité du produit.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Certification:	ISO
Numéro de modèle:	Xeon

Quantité de commande min:	1set
Prix:	négociable
Détails d'emballage:	cas en bois
Délai de livraison:	45DAYS
Conditions de paiement:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement:	Ensemble 10 par mois

Machine à mesurer tridimensionnelle (MMT) de type portique avec règle optique de haute précision, guidages en granit entièrement fermés et rail à sustentation pneumatique sur quatre côtés pour l'inspection automobile
