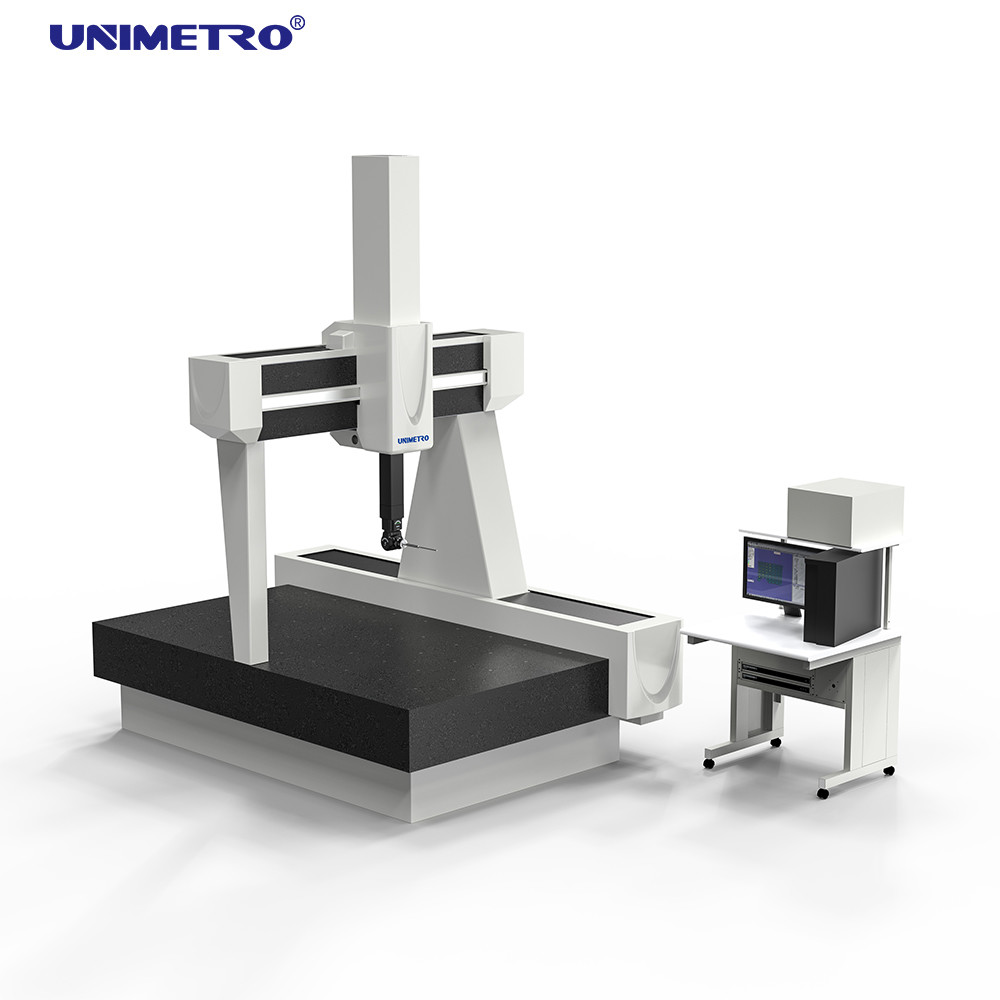

Machine de mesure des coordonnées 3D à cadre unique avec longue distance de déplacement
Vue d'ensemble du produit

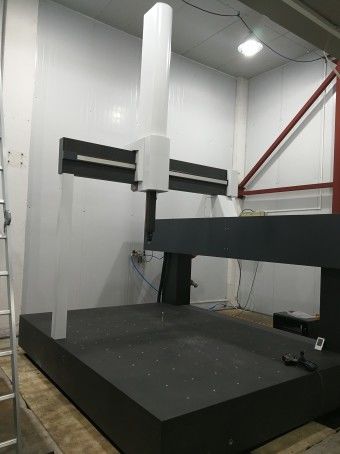

"Krypton" est une machine de mesure à grande échelle à haute précision, haute fiabilité, à trois coordonnées, dotée d'un design unique et unilatéral.il assure une fiabilité exceptionnelle pour tous les types de machines de mesure des coordonnées tout en étant facile à entretenirLes différentes spécifications de ce modèle comprennent des rails d'extension supérieurs à 10 m, permettant une installation en dessous du niveau de la surface du sol.y compris la mesure numérique de la sonde au déclencheur tactileToutes les options de sonde sont entièrement interchangeables, facilitant la mesure de milliers de pièces géométriques et de forme libre.
Paramètres techniques
| Nom du produit |
Machine de mesure de coordonnées de type gantry CMM pour l'inspection automobile |
| Série Kr |
Autonomie de déplacement (mm) |
Précision (mm) |
Le M.P.E |
MPEp |
| 1000 |
X: 1000 à 5000
Y: 800 |
1.5+L/350um |
1.5 millions |
|
| 1200 |
X: 1000 à 5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000 à 5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000 à 5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500 à 6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500 à 8000
Y: 2000 |
|
|
|
Système logiciel
Mesure SW:Rational-DMIS version avancée (CAD)
Le manuel:Manuel + disque
Système de contrôle et système de sonde
Comprend le joystick:Système de commande RENISHAW, comprenant le joystick MCU
Ensemble de sondes:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M... Je suis désolé, mais je ne peux pas vous répondre.
Le stylet de la sonde:Le stylet RENISHAW M2 M3
Applications typiques
- Pièces et pièces structurelles d'aéronefs
- Engins de pêche de grande taille
- Turbine à vapeur pour centrale électrique
- Moteurs et hélices pour navires
- Pièces de train
Principales caractéristiques

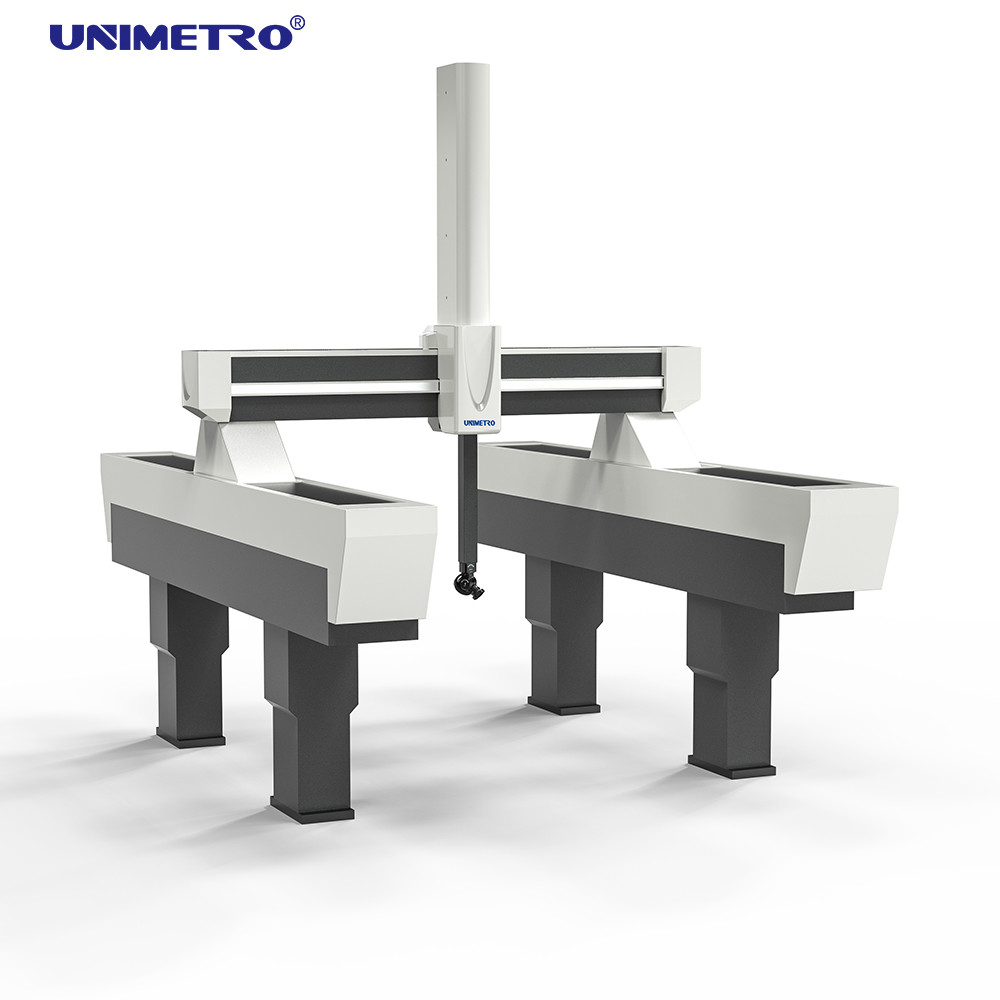

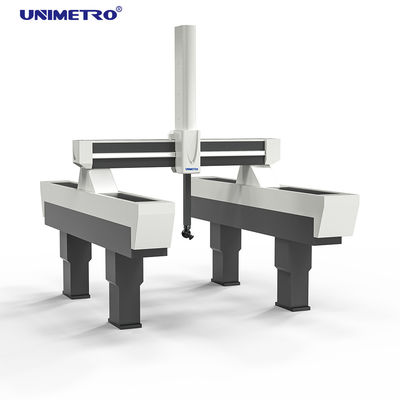

Une structure ferroviaire surélevée: plus de précision et de stabilité
La conception unilatérale du viaduc sur la machine de mesure à trois coordonnées réduit considérablement l'erreur d'Abbe, ce qui se traduit par une précision plus élevée et une stabilité considérablement améliorée.
Guide à trois axes - entièrement fermé, entièrement en granit
Équipé de rails de guidage fermés sur toutes les machines pour éviter les dommages causés par l'érosion de la poussière extérieure et assurer une protection contre la pollution et les variations de température.Ceci est particulièrement important pour les environnements difficilesLes trois axes sont construits en granit, résistant à la corrosion et présentant des coefficients de dilatation thermique identiques, ce qui garantit une précision plus élevée.
Logiciel
Rational-DMIS est un logiciel de mesure 3D intégré à grande échelle récemment développé.Le développement de logiciels prend en compte à la fois les besoins des débutants en matière de facilité d'utilisation et les exigences fonctionnelles des utilisateurs avancésPlus important encore, il représente un modèle de normalisation du logiciel de mesure CMM.
Les programmes DMIS rationnels sont conçus avec le noyau DMIS complet et natif jusqu'à la version 5.0 de DMIS, ce qui est fondamentalement différent du soi-disant "DMIS de support" (où le noyau n'est pas DMIS).En tant que norme ISO établie (ISO 22093Le DMIS assure la compatibilité et les performances avec les normes de l'industrie.
