Détail Infomation

Nom du produit:	CMM machine de mesure de coordonnée	Matériel:	Base de marbre
Plage de mesure:	710 x 1016 x 610 millimètres	Diamension d'Overrall:	1460 x 1800 x 2700 millimètres
Poids de la machine:	2380kg	MPEe:	≤ 1.8+L/350 (μm)
MPEp:	≤ 2.3μm	Résolution d'échelle:	0.5m
Mettre en évidence:	machine de mesure du même rang de 3D cmm , Machine de mesure des coordonnées 3D à l'hélium

Description de produit

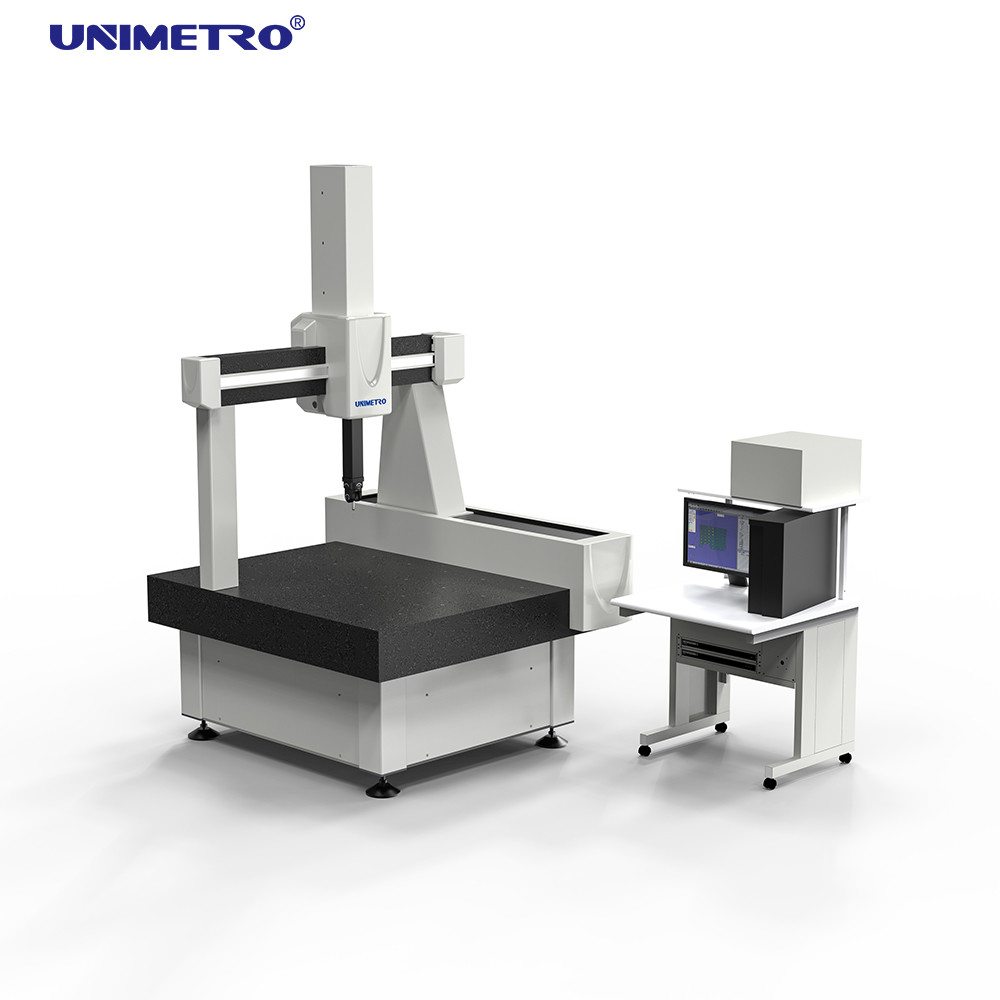

Machine de mesure tridimensionnelle semi-automatique, série Helium, plage de mesure 700×1000×600 mm

Présentation du produit

La série "Helium" représente la machine de mesure tridimensionnelle de plus haute précision de UNIMETRO, dotée d'une technologie allemande entièrement développée et conçue. Chaque composant subit une sélection rigoureuse lors de la fabrication, garantissant une intégration parfaite lors de l'assemblage. Toutes les machines sont certifiées selon les normes ISO 10360-2 à l'aide de mesures laser ultra-précises et de mesures solides certifiées DKD.

Spécifications techniques

Paramètre	Spécification
Zone de mesure	X=710mm, Y=1016mm, Z=610mm
Dimensions hors tout	1460 × 1800 × 2700 mm
Poids maximum de la pièce	1000kg
Poids de la machine	2380kg
MPEe	≤ 1.8+L/350 (µm)
MPEp	≤ 2.3 µm
Résolution d'échelle	0.5 µm
Vitesse 3D maximale	520mm/s
Accélération 3D maximale	900mm/s

Avantages clés

Amortissement des vibrations passif double breveté
Table de travail en granit de haute qualité
Guides enfermés sur tous les axes
Transmission par friction "rectification automatique"
Composants clés importés
Système d'échelle optique RENISHAW
Guidage par coussin d'air sur les quatre côtés
Technologie des petits trous

Logiciel de mesure

Rational-DMIS - Un progiciel complet de mesure 3D développé avec un support complet du noyau DMIS natif (norme ISO 22093:2003). Conçu pour les débutants comme pour les utilisateurs avancés, il établit la norme pour les logiciels de mesure de machines à mesurer tridimensionnelles.

Spécifications du système de palpage

Tête de palpage :Tête manuelle MH20i de RENISHAW

Caractéristique	Spécification
Répétabilité de position	±0.5 µm
Pas de positionnement	15°
Axe de rotation	±180°
Axe de pivotement	0°-90°
Nombre total de positions	140mm
Température de fonctionnement	10-40℃

Composants de palpage : Module TP20 SF avec assemblage de palpeur M2

Numéro de pièce	Description	Spécifications	Quantité
A-5004-7585	Tige d'extension de palpeur	10mm	1
A-5004-7586	Tige d'extension de palpeur	20mm	2
A-5000-2280	Tige d'extension de palpeur	240mm	1
A-5000-7805	Palpeur sphérique	Ø0.7×10mm	2
A-5000-7806	Palpeur sphérique	Ø1×10mm	2
A-5000-3603	Palpeur sphérique	Ø2×10mm	2
A-5000-3604	Palpeur sphérique	Ø3×10mm	2
A-5000-4161	Palpeur sphérique	Ø4×10mm	1
A-5000-2286	Palpeur sphérique	Ø5×10mm	1
-	Clé pour palpeur	-	2

Total : 10 types, 16 pièces

Portefeuille d'entreprises et de clients

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que fabrique principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelles, les fixations CMM et VMM, et les équipements connexes.

Q3 : Comment choisir les spécifications appropriées ?

R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous les services personnalisés ?

R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits bénéficient d'une garantie d'un an. Nous avons amélioré la durabilité des composants fragiles pour garantir la fiabilité des produits.

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	Hélium

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Cas en bois
Délai de livraison:	3~5 semaines
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	40

Machine de mesure de coordonnées 3D semi-manuelle avec une plage de mesure de 710 × 1016 × 610 mm, une base en marbre et une résolution d'échelle de 0,5um
