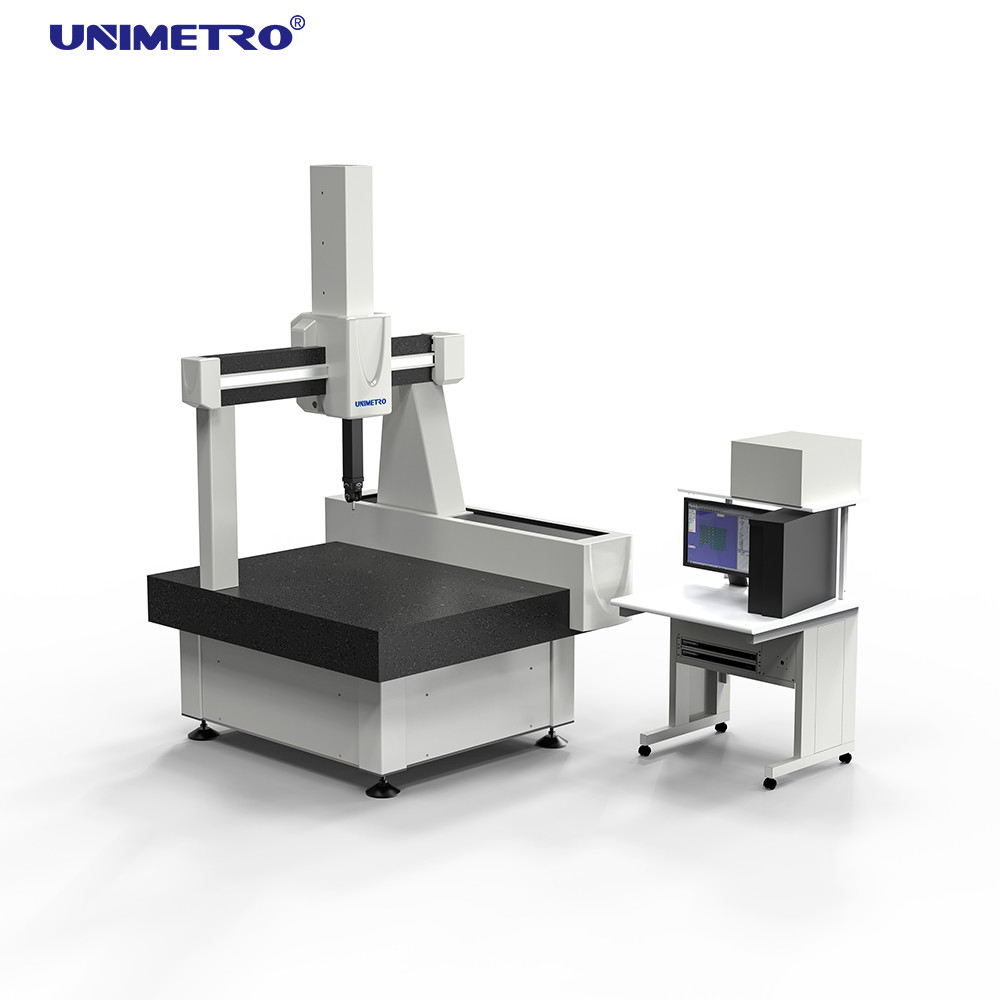

Machine de mesure de coordonnées 3D semi-automatique de haute précision avec double amortissement passif des vibrations et guides inclus

• Détecteur de vibration double passif breveté:Le système d'amortissement des vibrations intégré permet de placer près de la production sans nécessiter de fondations spéciales.
• Table de travail en granit de haute qualité:Le granit naturel de précision de "Mount TAI" offre une amortissement et une stabilité supérieures des vibrations.
• Les guides joints dans tous les axes:Les voies de guidage protégées empêchent les dommages causés par la saleté et les influences thermiques, adaptées aux environnements poussiéreux.
• Transmission de frottement à rectification automatique:Le système de transmission breveté avec structure de suspension fixe + micro assure une transmission parallèle avec des voies de guidage.
• Pièces clés importées:Des composants haut de gamme de marques renommées, y compris des servomotors, des systèmes de transmission et des systèmes pneumatiques.
• Échelle optique RENISHAW:Échelle optique de haute précision avec une résolution de 0,5 μm pour une précision de mesure supérieure.
• Pour les véhicules à moteur électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:Structure entourée de 4 côtés avec plusieurs régulateurs de pression d'air pour une stabilité exceptionnelle.
• Technologie des petits trous:La technologie avancée de consommation d'air (150NL/Min) améliore la stabilité thermique et la précision à long terme.

Rational-DMIS est un logiciel de mesure 3D complet avec le noyau DMIS natif complet (norme ISO 22093:2003) avec des capacités avancées pour les débutants et les utilisateurs expérimentés.

• Programme en ligne et hors ligne avec avertissement de collision en temps réel
• Le noyau DMIS complet prend en charge les versions 3.0, 4.0, et 5.0
• Plusieurs formats d'interface CAO, y compris CATIA, Pro/E, UG, Parasolid, STEP et IGES
• Moteur graphique ACIS pour le traitement de fichiers CAO à grande échelle
• Algorithmes certifiés PTB (niveau 1)
• Scanner point à point à grande vitesse avec intervalle de 0,002 mm
• Traitement des données par balayage laser à 20 000 points/seconde
• Modèles de données de produit Renishaw intégrés pour l'étalonnage des sondes

• Interface graphique basée sur Windows avec mise en page personnalisable
• Mesure complète des éléments géométriques 2D et 3D
• Évaluation des tolérances standard ISO pour toutes les caractéristiques géométriques
• Calculs de relations géométriques avancées et transformations de coordonnées
• Génération automatique de programmes de reconnaissance et de mesure des caractéristiques
• Méthodes d'établissement de systèmes de coordonnées multiples
• Fonctionnalité du modèle pour la réutilisation des programmes
• Rapports complets en PDF, Excel, HTML et autres formats

Contrôleur UCC RENISHAW avec servo rack intégré, plate-forme de contrôle et processeur doté de certifications CE et UL pour une conformité mondiale.

• CPU unique à 32 bits avec véritable contrôle en temps réel
• Conception de support de 19 pouces, poids: 19 kg
• 220V, 50/60Hz puissance monophasique, charge connectée de 1300W
• Conforme aux réglementations EN50082 et EN50081
• Température de fonctionnement: de 10 à 45 °C
• Humidité relative: 10 à 95% non condensée
• Vitesse maximale de positionnement avec une résolution de 1 μm
• Accélération avancée et profilé S
• Fréquence de compteur jusqu'à 10 MHz

Le joystick MCUlite:Unité d'exploitation CMM complète avec 10 touches de commande et système de commande de vitesse.

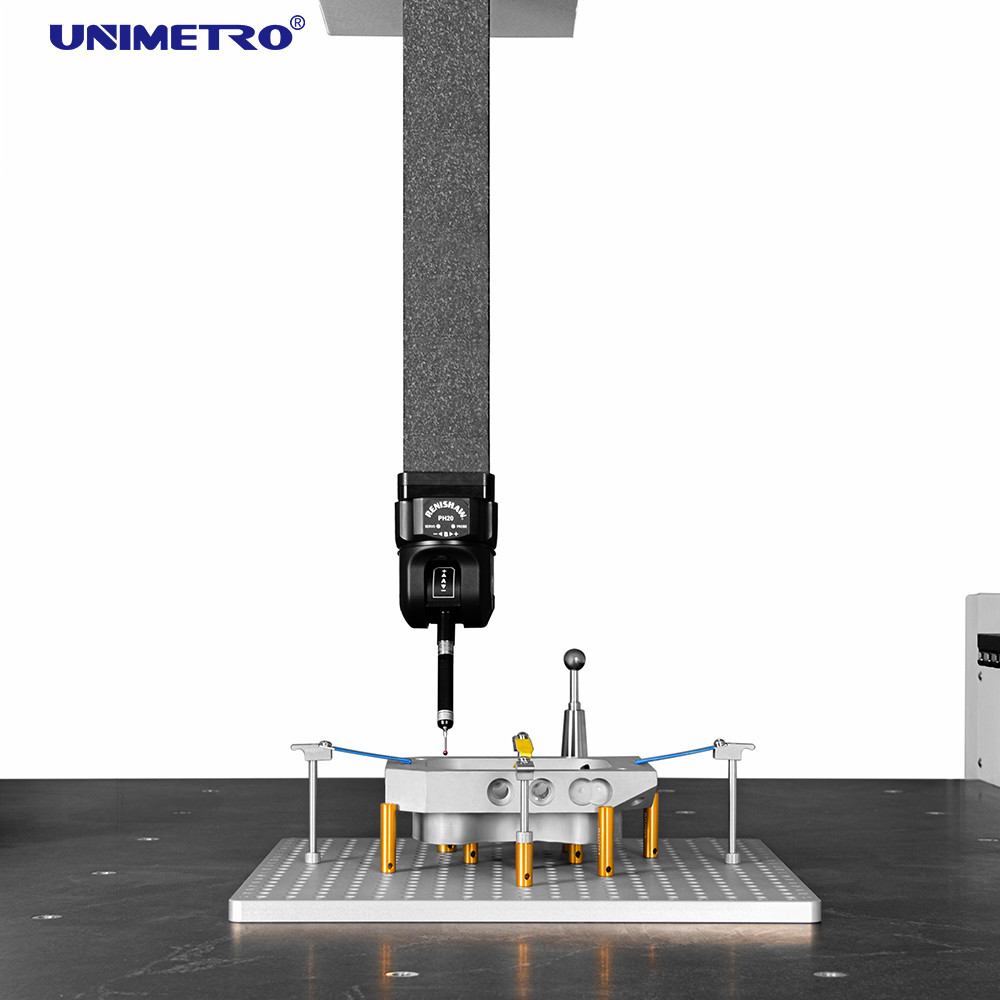

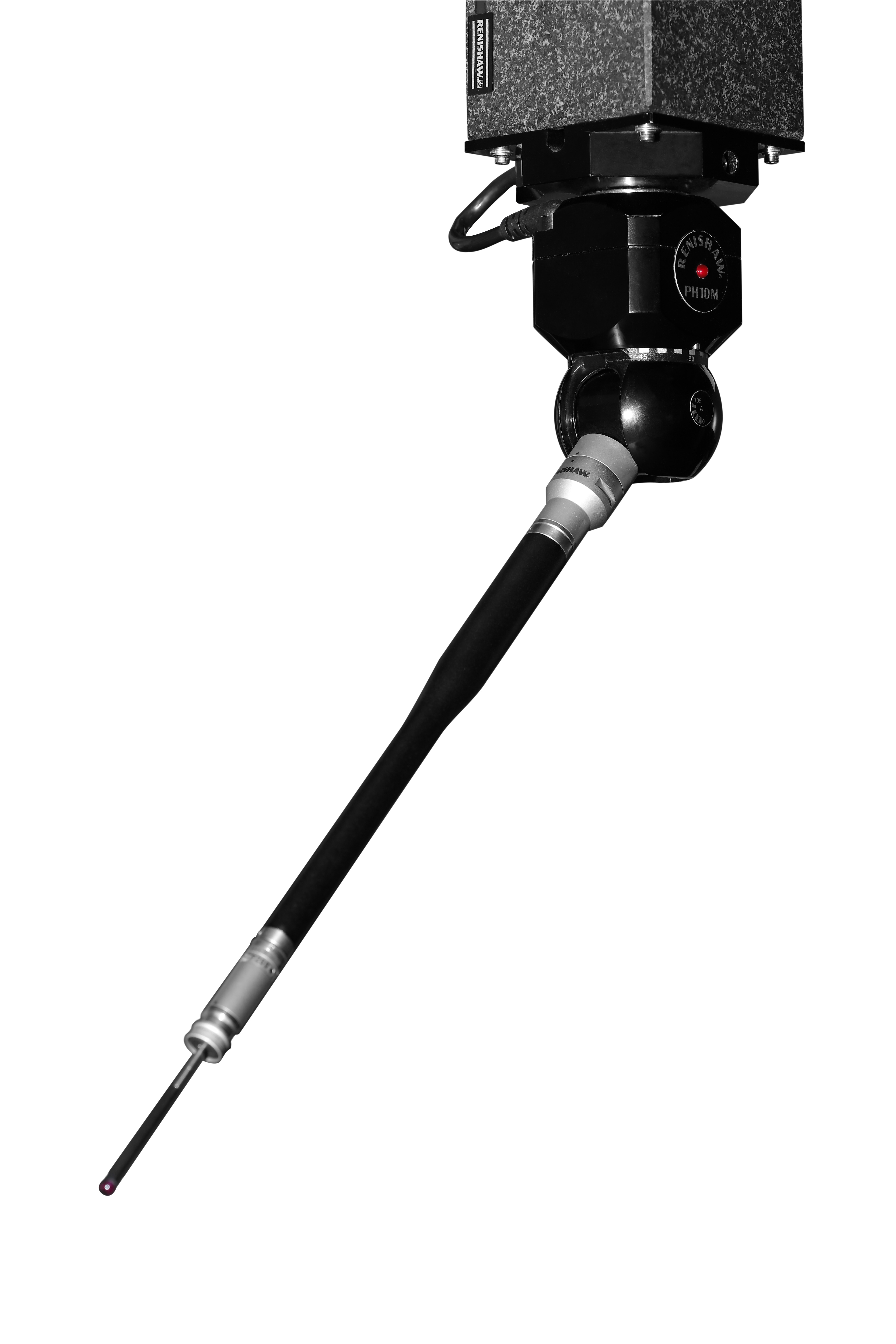

Système de sonde:Système de mesure complet comprenant les têtes de sonde, les sondes et les styles.

Ballon d'étalonnageØ20 mm de jauge de référence sphérique avec fil M10, rondeur ≤ 0,3 μm, accessible depuis les six demi-axes.
