Équipement de mesure d'image OEM 2.5D avec système d'exécution de programme automatique 3D

Système courant de programme automatique de l'instrument de mesure d'image d'OEM 2.5d 3d

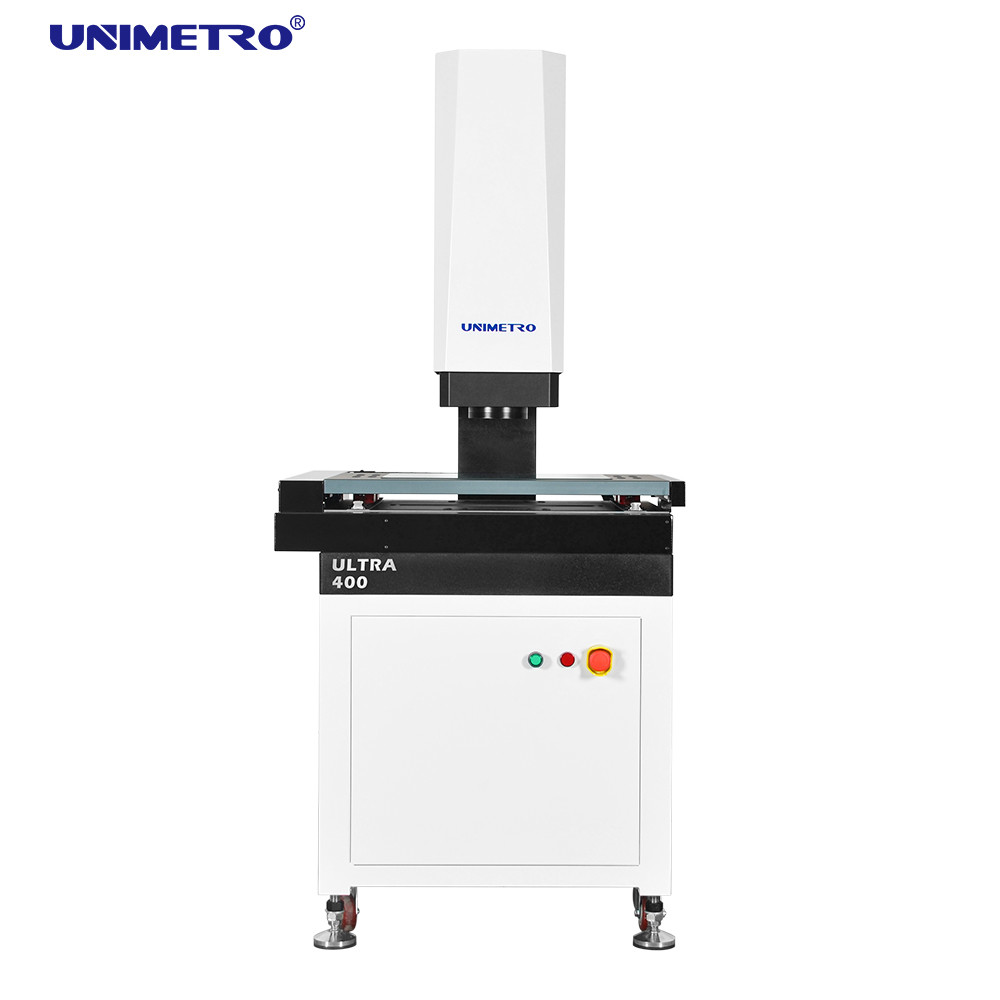

L'instrument de mesure d'image de la série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à 3 axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

Caractéristiques

◆ Contrôle des détails de qualité

Ø Base et colonne en granit, excellente stabilité ;

Ø La scène de travail en aluminium rend le contrôle de mouvement réactif et flexible ;

Ø Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;

Ø Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;

Ø Le système de contrôle intégré, intégré au contrôle de mouvement et à tous les contrôles de signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.

◆ Configuration hautes performances

Ø Contrôle automatique CNC à trois axes XYZ et positionnement précis ;
Échelle linéaire en verre de haute précision Ø 0,1 um pour assurer la précision de positionnement et la précision de mesure du système ;
Ø Caméra couleur haute résolution GIGA pour répondre aux besoins d'observation claire et de mesure précise ;
Objectif zoom haute résolution Ø 6,5x, doublement précis et correction unique des pixels uniquement nécessaire ;
Ø Avec un éclairage froid LED à 5 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions et réaliser un réglage intelligent de la luminosité à 256 niveaux.

◆ Extensibilité flexible

ØPlusieurs types de capteurs sans contact et de systèmes de fixation rapides sont en option, qui peuvent satisfaire différentes exigences de mesure de différents clients
La lumière annulaire LED couleur ØMavable est disponible pour la série ULTRA, ce qui rend la série plus flexible et puissante pour différentes pièces avec différents types de matériaux ou de formes, offre une application de mesure plus puissante.
ØGrâce à l'extensibilité flexible de la série ULTRA, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robot, augmentant considérablement l'efficacité de la mesure.

Présentation des fonctions

- Le logiciel peut identifier automatiquement les lignes, les cercles, tels que les éléments et les mesurer automatiquement.
- Le logiciel fournit des fonctions de traitement intelligentes telles qu'un avertissement rouge hors tolérance, une pause hors tolérance, une pause d'échec de mesure, une mesure manuelle, un saut d'exécution, une exécution obligatoire, etc.
- Le logiciel fournit une fonction de réglage du point d'arrêt, qui peut réaliser le commutateur intelligent entre la mesure manuelle et la mesure automatique.
- La puissante fonction de mesure laser peut facilement résoudre les problèmes tels que la mesure de planéité à grande vitesse, les petites bosses, les points concaves, l'angle en V et le balayage de surfaces incurvées de haute précision.
- Le logiciel fournit une fonction d'indication de gradation auxiliaire pour éviter les erreurs causées par l'intensité lumineuse et améliorer la précision et l'efficacité du testeur.

Paramètres

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des luminaires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
