Système de mesure automatique de la vision avec lumière LED à anneau de couleur mobile, rail de glissement linéaire et caméra HD

Système de mesure de Vision automatique, anneau lumineux LED couleur mobile, glissière linéaire, caméra HD

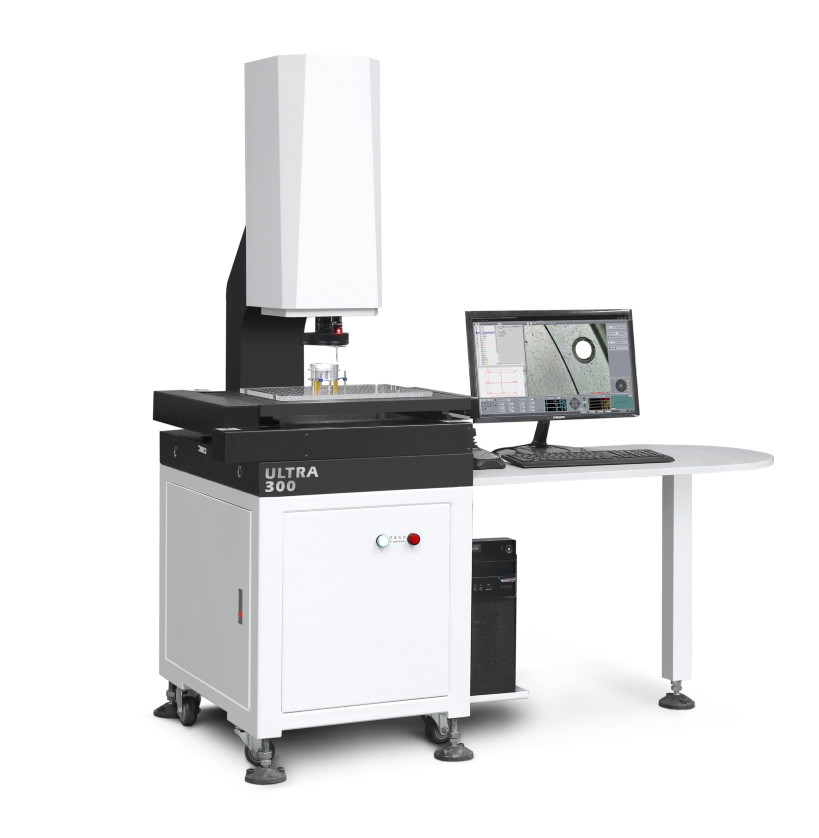

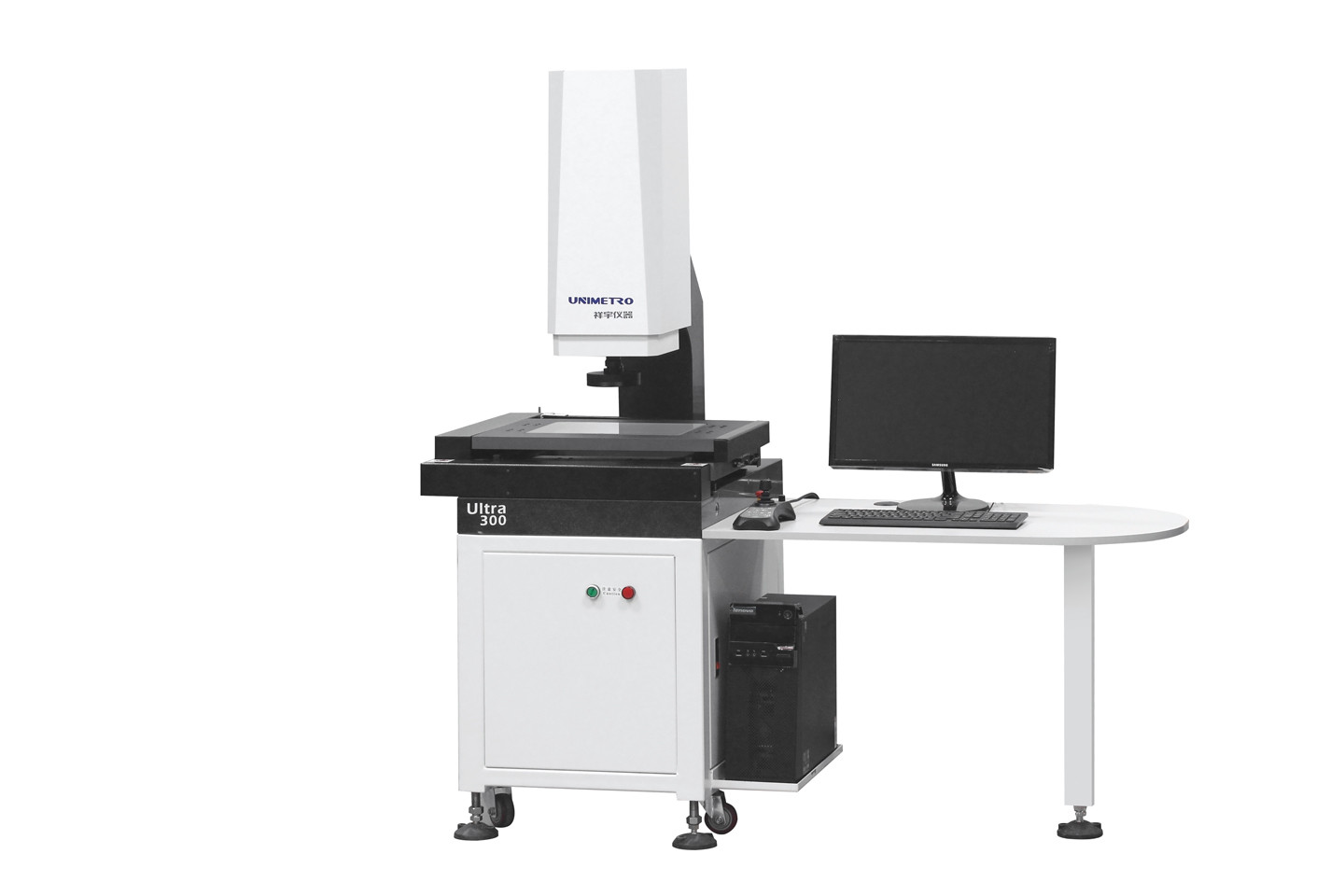

Le système de mesure de vision de la série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à trois axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

<

Caractéristiques du produit

◆ Contrôle des détails de qualité
1) Base et colonne en granit, excellente stabilité ;
2) L'étape de travail en aluminium rend le contrôle de mouvement réactif et flexible ;
3) Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;
4) Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;
5) Le système de contrôle intégré, intégré au contrôle de mouvement et à tous les contrôles de signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.

◆ Configuration hautes performances
1) Contrôle automatique CNC à trois axes XYZ et positionnement précis ;
2) échelle linéaire en verre de haute précision de 1 um pour assurer la précision de positionnement et la précision de mesure du système ;
3) Caméra couleur haute résolution GIGA pour répondre aux besoins d’observation claire et de mesure précise ;
4) Objectif zoom haute résolution 6,5x, doublement précis et correction unique des pixels uniquement nécessaire ;
5) Avec un éclairage froid LED à 5 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans la division 8 et réaliser un réglage intelligent de la luminosité à 256 niveaux.

◆ Logiciel de mesure efficace
1) Avec le logiciel de mesure composite RationalVue à matrice externe, la série ULTRA est capable d'offrir une puissante fonction de mesure composite 2D/3D ;
2) L'interface d'opération simple et facile à comprendre rend la mesure plus simple et plus efficace ;
3) Un programme de mesure automatique peut être défini pour effectuer la mesure par lots de manière efficace et rapide.

◆ Extensibilité flexible
1) Plusieurs types de capteurs sans contact et un système de fixation rapide sont en option, ce qui peut satisfaire différentes exigences de mesure de différents clients

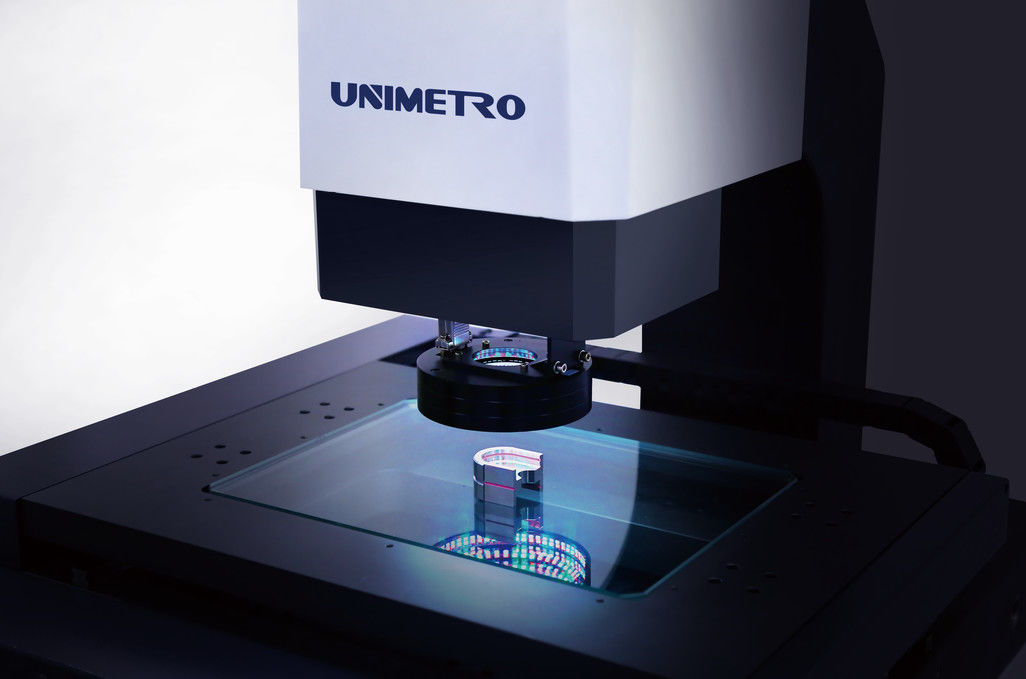

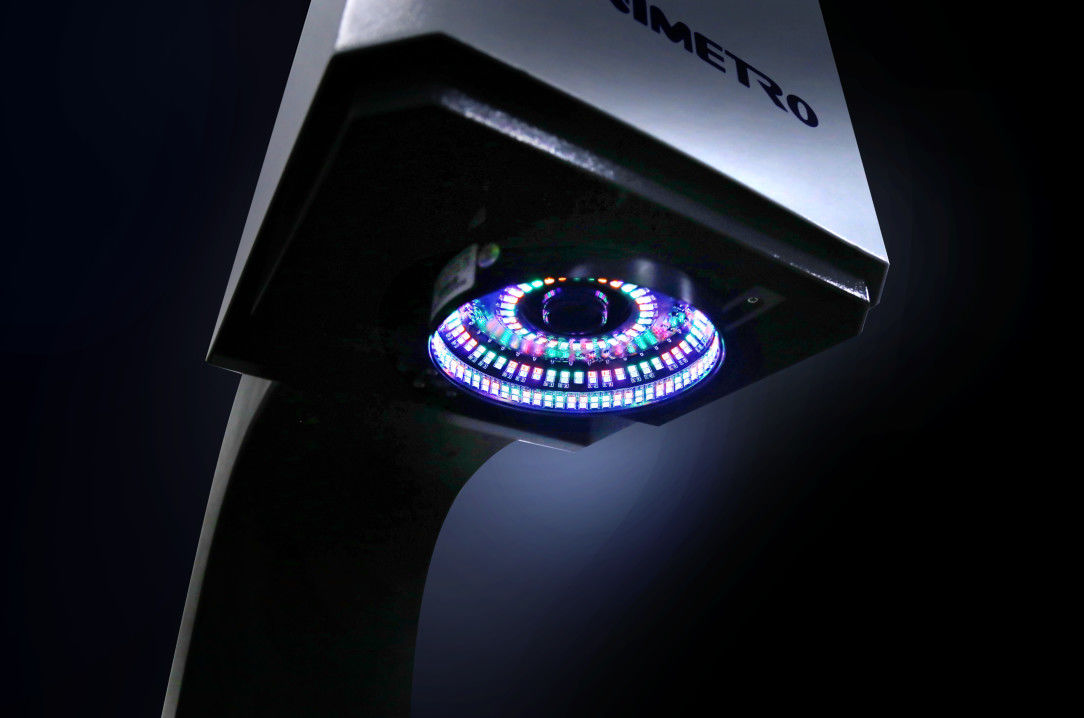

2) L'anneau lumineux LED couleur Mavable est disponible pour la série ULTRA, ce qui rend la série plus flexible et plus puissante pour différentes pièces avec différents types de matériaux ou de formes, offre une application de mesure plus puissante.
3) Grâce à l'extensibilité flexible de la série ULTRA, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robot, augmentant considérablement l'efficacité de la mesure.

Paramètres

* L mesure la longueur (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont liées à la surface de la pièce.
* Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.
* Champ de vision (mm) = (diagonale*Horizontale*Verticale)
* L'objectif 0,5X ou 2X est disponible en option et permet un grossissement de l'image : 13X~86X ou 52X~344X.

Fonction logicielle

◉ Saisissez le fichier CAO et mesurez
◉ Tableau de pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation permet une localisation rapide
◉ Fonction de mesure géométrique puissante
◉ Plusieurs rapports de données et fonction de sortie de données graphiques

◉ Programme utilisateur flexible
◉ Création d'éléments de référence
◉ Fonction de détection de bord puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesurer rapidement et facilement une production complexe
