Instrument de mesure d'image 2.5D OEM avec VMS 3D et panneau de commande convivial

Instrument de mesure d'image OEM 2.5d 3d VMS avec interface de commande conviviale

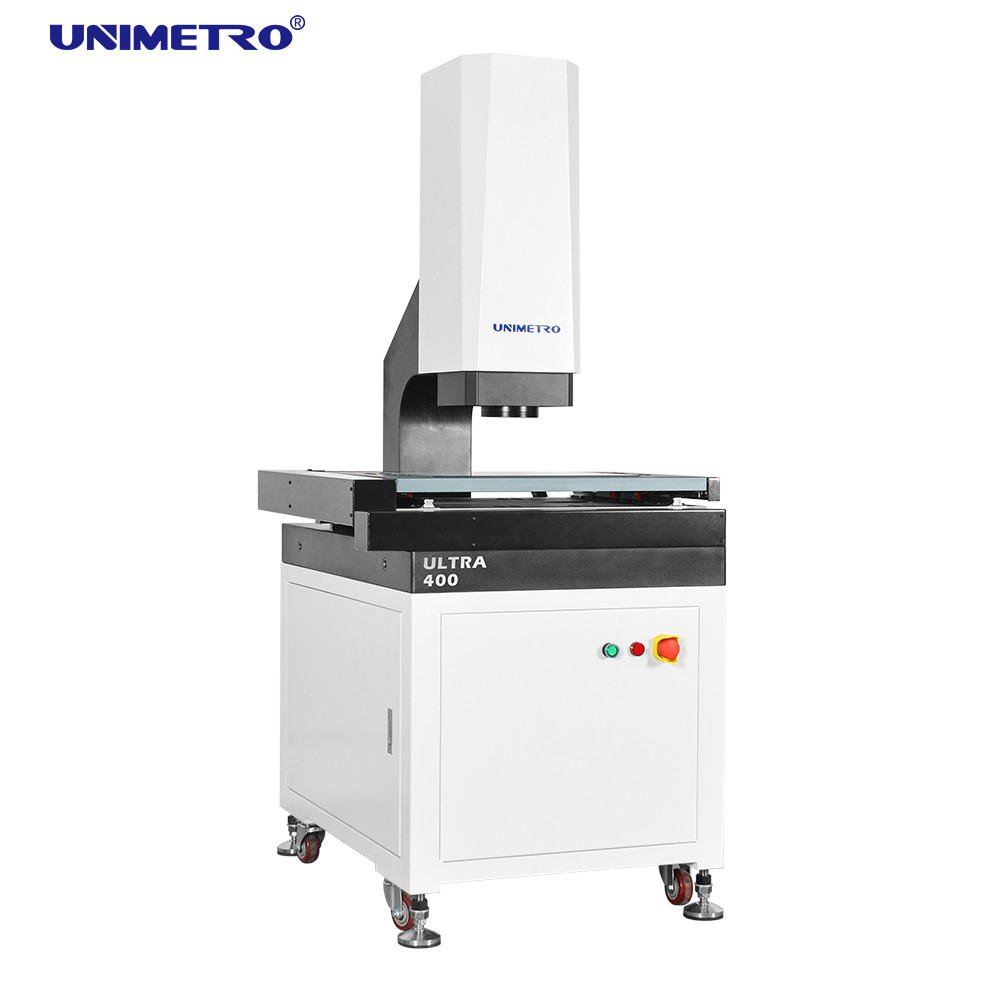

L'instrument de mesure d'image de la série ULTRA est une machine de mesure de la vision entièrement automatique à haute précision en porte-à-faux développée pour la mesure GD&T avec commande motorisée automatique à 3 axes.Il est équipé de mise au point automatique, contrôle automatique de l'éclairage et déplacement automatique de la configuration matérielle et logicielle pour effectuer rapidement et précisément la mesure des dimensions linéaires et géométriques.

Caractéristiques

◆ Contrôle des détails de qualité

Ø Base et colonne en granit, excellente stabilité;

Ø étape de travail en aluminium, rendre le contrôle de mouvement réactif et flexible;

Ø étape de travail avec traitement de surface d'oxydation dure anti-rayures;

Ø Standard avec guide linéaire de précision, vis à bille de meulage et servo moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;

Ø Système de commande intégré, intégré à la commande de mouvement et à la commande de tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, assure une performance extrêmement stable de la machine.

◆ Configuration haute performance

Ø XYZ contrôle automatique CNC à trois axes et positionnement précis;
Ø 0,1 um d'échelle linéaire en verre de haute précision pour assurer la précision de positionnement et de mesure du système;
Ø une caméra couleur GIGA haute résolution pour répondre aux besoins d'observation claire et de mesure précise;
Ø l'objectif zoom à haute résolution 6,5x, doubleur précise et correction d'un pixel seulement nécessaire;
Ø Avec un éclairage à froid LED à surface programmable à 5 anneaux à 8 divisions et un éclairage parallèle LED à contour et un réglage intelligent de la lumière intégré,Il peut contrôler automatiquement la luminosité dans la division 8 et réaliser 256 niveaux de réglage de luminosité intelligemment.

◆ Évolutivité

ØDe nombreux types de capteurs sans contact et de systèmes de fixation rapide sont en option,qui peuvent satisfaire les différentes exigences de mesure des différents clients
ØLa série ULTRA dispose d'un éclairage LED à anneau couleur modifiable, ce qui rend la série plus souple et plus puissante pour différentes pièces avec différents types de matériaux ou de formes,offre une application de mesure plus puissante.
ØGrâce à la flexibilité d'expansion de la série ULTRA, elle est compatible avec les sondes tactiles, les capteurs de mesure sans contact et le bras de robot, ce qui augmente considérablement l'efficacité de mesure.

Fonctions Introduction

- Le logiciel peut identifier automatiquement des lignes, des cercles, des éléments par exemple et les mesurer automatiquement.
- Le logiciel fournit des fonctions de traitement intelligentes telles que l'avertissement rouge hors tolérance, la pause hors tolérance, la pause de défaillance de mesure, la mesure manuelle, l'exécution de saut,exécution obligatoire, etc.
- Le logiciel fournit une fonction de réglage du point de rupture, qui peut réaliser le commutateur intelligent entre la mesure manuelle et la mesure automatique.
- La puissante fonction de mesure laser permet de réaliser facilement des problèmes tels que la mesure de la planéité à grande vitesse, une bosse minuscule, un point concave, un angle V et une numérisation de surface courbe de haute précision.
- Le logiciel fournit une fonction d'indication auxiliaire de l'obscurcissement pour éviter l'erreur causée par l'intensité lumineuse et améliorer la précision et l'efficacité du testeur.

Paramètres

* L est la longueur de mesure ((mm), la précision mécanique de l'axe Z et la précision de mise au point sont liées à la surface de la pièce.

* L'agrandissement est une valeur approximative, liée à la dimension du moniteur et à la résolution.

* champ de vision ((mm) = (diagonale*horizontale*verticale)

* L'objectif 0,5X ou 2X est disponible en option, et réaliser un grossissement d'image: 13X~86X ou 52X~344X.
