Jauge d'épaisseur électronique avec encodeur linéaire optique
Balance de précision numérique en forme de coin
Jauge d'épaisseur électronique avancée dotée de la technologie d'encodeur linéaire optique pour une mesure précise des jeux dans les applications industrielles.
Fonction du produit
Conçu pour la mesure statique ou dynamique des jeux sur les turbines et les turbines hydrauliques. Dispose d'un écran LCD clair pour des lectures précises.
Instructions d'utilisation
- Remplacement de la batterie : Ouvrez le couvercle pour changer la pile, puis fermez pour verrouiller solidement
- Bouton ZERO : Réglez la lecture sur 0 à n'importe quelle position
- Bouton MARCHE/ARRÊT : Contrôle de l'alimentation
- Préparation : Desserrez la vis, nettoyez les côtés de l'échelle avec un chiffon, déplacez la tête de lecture vers l'extrémité droite, alignez l'échelle auxiliaire avec le coin, réglez la lecture sur 0
Modèles disponibles
| Modèle |
Plage de mesure |
| UNIMETRO UXY-1 |
0-10mm |
| UNIMETRO UXY-2 |
5-15mm |
| UNIMETRO UXY-3 |
10-20mm |
| UNIMETRO UXY-4 |
20-30mm |
| UNIMETRO UXY-5 |
30-40mm |
Procédures de mesure
Mesure directe (modèle UXY-1)
Insérez la cale en coin dans la rainure du coin, assurez-vous que le côté inférieur de l'échelle auxiliaire est en contact complet avec la surface de mesure et reste vertical. L'écran LCD affiche les données de mesure directes.
Mesure par addition (modèles UXY-2 à UXY-5)
Alignez l'échelle auxiliaire avec le côté d'extrémité du bloc de coin, réglez la position sur 0, puis effectuez la mesure. Calculez la valeur réelle à l'aide de la formule : valeur affichée sur l'écran LCD + valeur de lecture du coin.
Exemple : L'écran affiche 7,5 mm, marquage du coin +5 mm (modèle 2) = Valeur réelle 12,5 mm
Spécifications techniques
| Paramètre |
Spécification |
| Plage de mesure |
0-10mm, 5-15mm, 10-20mm, 20-30mm, 30-40mm |
| Résolution |
0,01mm |
| Précision |
0,03mm |
| Vitesse de déplacement max. |
1,5m/s |
| Température de fonctionnement |
0-40°C |
| Humidité |
80% |
| Batterie |
1,5V (SR44W) |
Options personnalisées disponibles avec livraison sous 15 jours ouvrables
Précautions d'utilisation
- Évitez les environnements poussiéreux ou humides - maintenez l'humidité en dessous de 80%
- Protégez des rayons UV et des rayonnements à haute température
- Manipulez le bloc d'échelle mobile avec soin pour éviter les chutes ou les dommages dus aux chocs
- Tenez à l'écart des objets magnétiques
- Nettoyez uniquement avec de l'essence, utilisez de la graisse pour horlogerie pour les surfaces coulissantes
- N'utilisez pas d'alcool - protégez l'électronique de tout contact avec des liquides
Guide de dépannage
| Erreur |
Cause possible |
Solution |
| L'écran LCD ne s'affiche pas ou les caractères clignotent |
Batterie faible ou connexion de batterie lâche |
Remplacez ou ajustez la batterie |

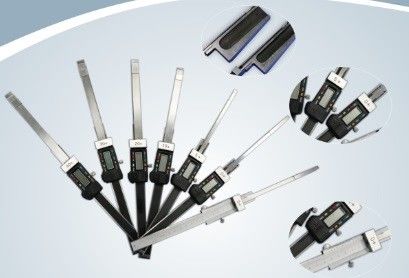

Images du produit
Nos clients et agents
Questions fréquemment posées
Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine de fabrication et fournissons des réponses dans les 24 heures.
Q : Dans quoi votre entreprise est-elle spécialisée ?
R : Nous produisons principalement des machines de mesure de vision, des machines de mesure par coordonnées, des fixations CMM et VMM, et des équipements de mesure de précision connexes.
Q : Comment choisir la spécification appropriée ?
R : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Q : Acceptez-vous le service personnalisé ?
R : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.
Q : Quelle est votre période de garantie ?
R : Nos produits sont garantis 1 an. Nous avons renforcé la durabilité des pièces cassables pour des performances fiables à long terme.
