Tête de lecture de règle à grille avec résolution efficace de 20 nm / encodeur optique de haute précision

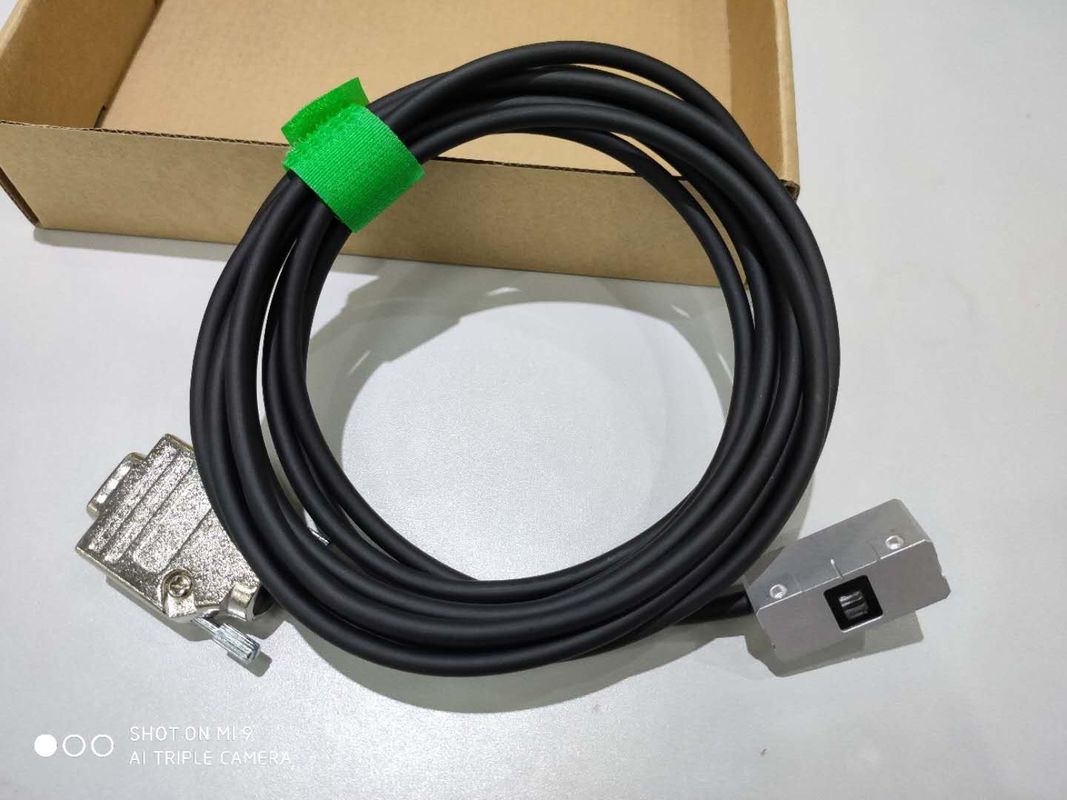

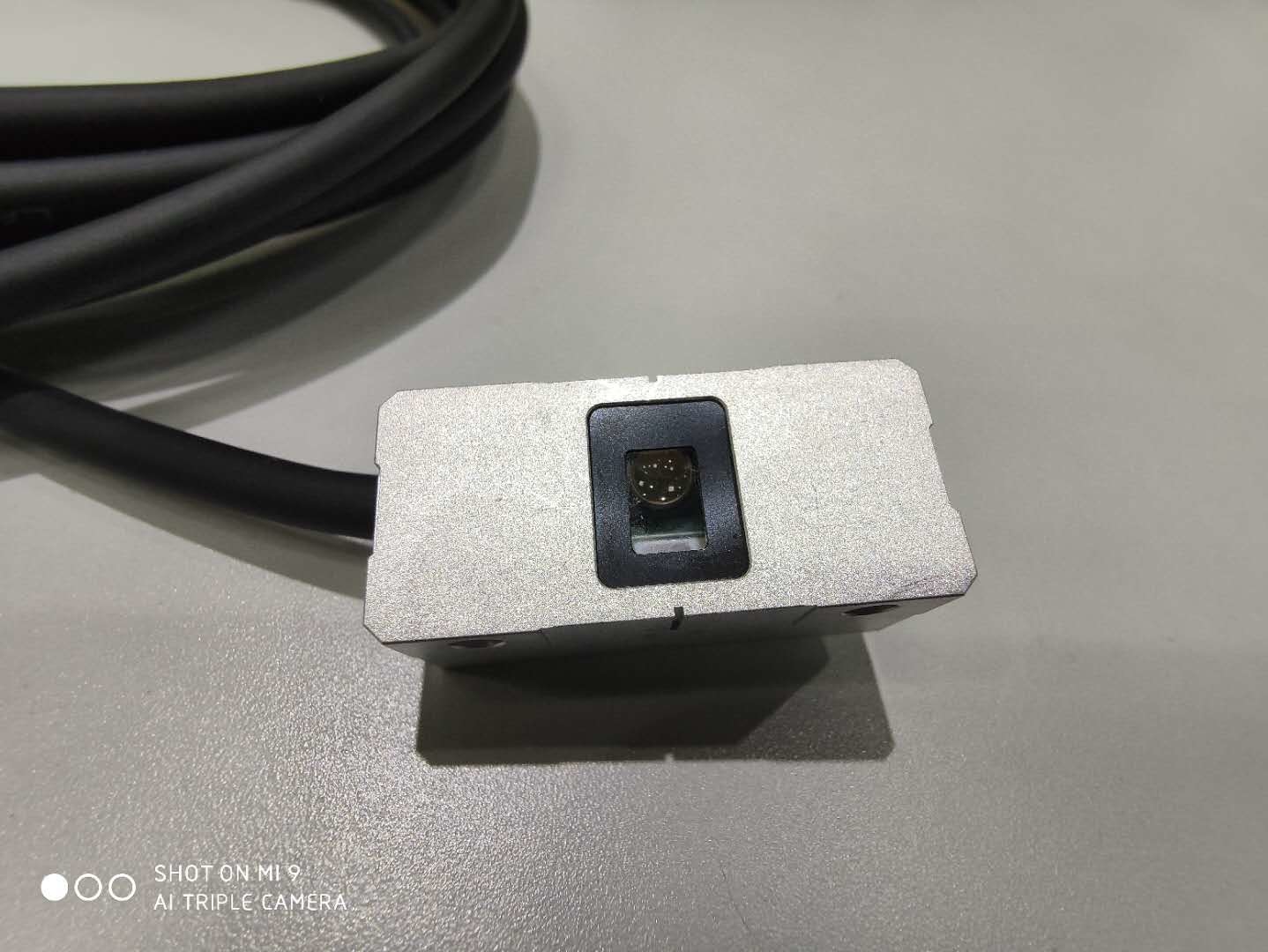

Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder
Informations de base
Lieu d'origine: Dongguan
Nom de marque: UNIMETRO
Numéro de modèle: RU2
Quantité de commande min: 1
Prix: Discussible

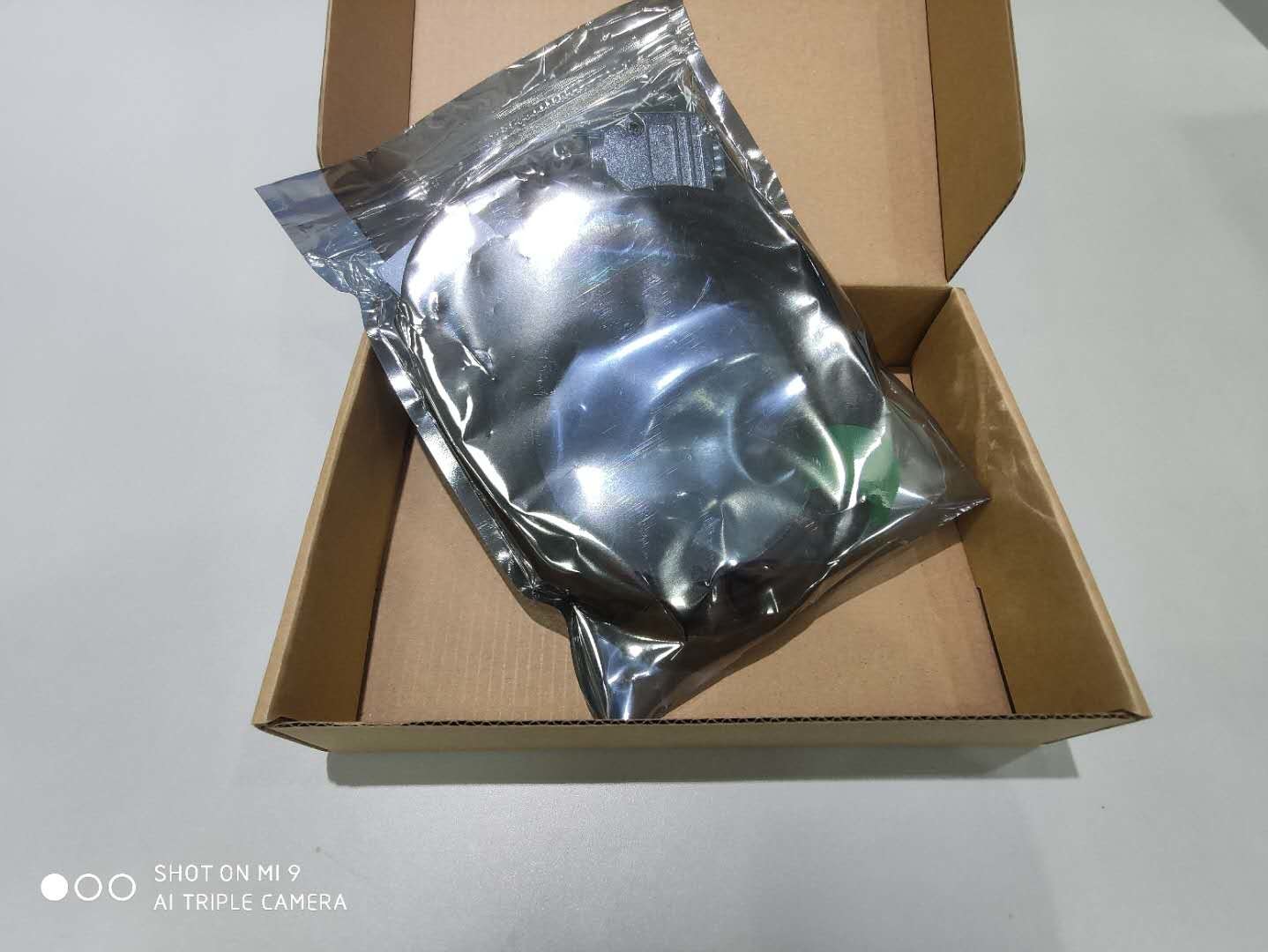

Détails d'emballage: Box
meilleur prix Contactez
Détail Infomation
Taille: L36mm*L16,4mm*H14,3mm Pas: 20um
Poids: Tête de lecture : 15 g, câble : 35 g/m. Signal: Différentiel TTL ou SinCos 1Vpp
Précision: +-5um Résolution: Différentiel TTL 5um,1um,0,5um,0,2um,100nm,50nm,20nm
Erreur de subdivision électronique: <40 nm Vitesse maximale: 12 m/s (cela est lié à la résolution et à la fréquence d'horloge minimale du compteur)
Accélération maximale: 35g Se référer à la précision de répétition unidirectionnelle à l'origine: 1 LSB
Mettre en évidence:

échelle numérique linéaire

,

encodeur linéaire optique

Description de produit

Tête de lecture de la règle de grille de la série RU2
Tête de lecture de règle de grille de haute précision conçue pour fournir une rétroaction pour la mesure linéaire avec une résolution efficace de 20 nm.Utilise une technologie avancée de balayage à champ unique avec gain automatique et correction de déviation pour des performances supérieures dans des applications de haute précision.

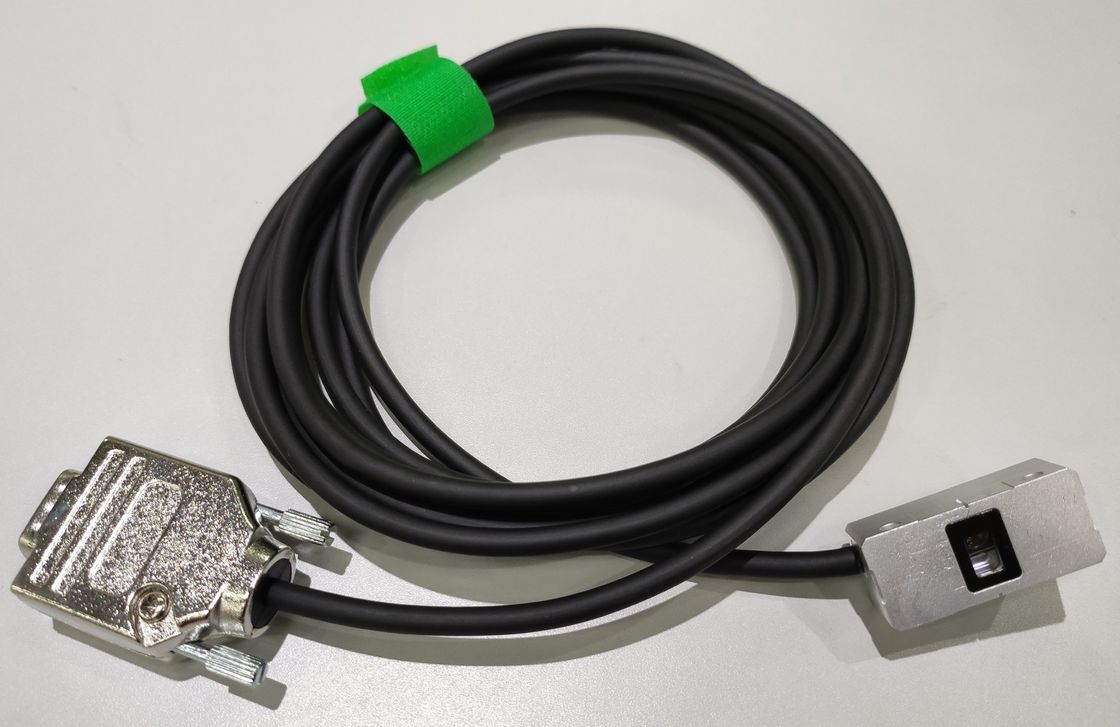

Tête de lecture de règle à grille avec résolution efficace de 20 nm / encodeur optique de haute précision 0
Technologie de numérisation avancée
Scanner à champ unique à haute résistance à la pollution
La tête de lecture RU2 utilise la technologie de balayage à champ unique de grande surface de LAMOTION.L'éclairage parallèle du faisceau et le capteur à champ unique offrent des performances exceptionnelles même dans des environnements contaminés.
Résistance à la pollution
Lors de l'utilisation d'une règle de grille en acier inoxydable RUS, la tête de lecture RU2 maintient une précision de mesure à des dizaines de nanomètres, même lorsqu'elle est contaminée par de la poussière, de l'encre et des rayures.
Spécifications techniques
Les dimensions physiques
L: 36 mm × largeur: 16,4 mm × hauteur: 14,3 mm
Poids: Tête de lecture: 15 g, câble: 35 g/m
Résultats
Résolution: 20 nm (Sincos 1Vpp)
La précision est de ± 5 μm (linéaire de grille RUS).
Vitesse maximale: 12 m/s
Électricité
Énergie: 5V ± 10% 150mA

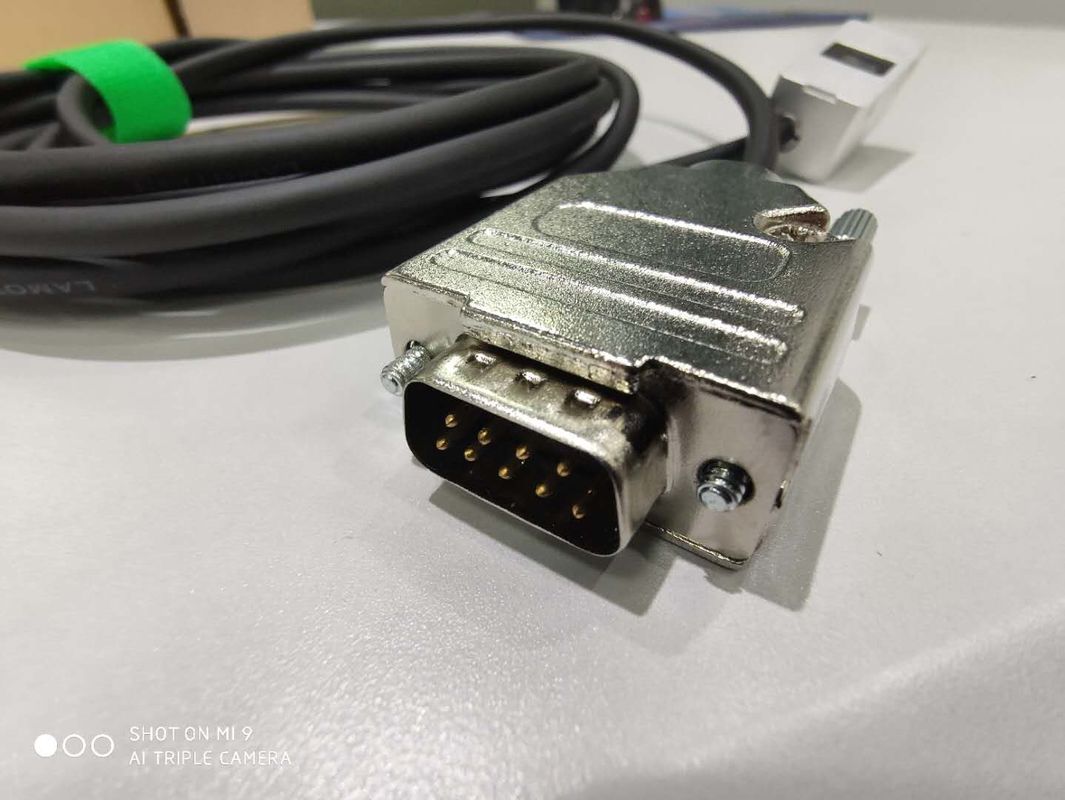

Connecteur: D-sub 15 Pin mâle
Résultats: TTL différentiel ou SinCos 1Vpp
Exigences environnementales
ParamètreSpécification
Température de fonctionnement-10°C à +70°C
Humidité de travailRH < 95% (non condensé)
SélectionRésistance à la corrosion
Température de stockage-20°C à +85°C
Humidité de stockageRH < 95% (non condensé)
Principales caractéristiques
  • Résolution maximale de 50 nm avec une forte capacité antipollution
  • Technologie de numérisation à champ unique de grande surface permettant de numériser simultanément plus de 100 lignes de réseau
  • Large bande passante avec une faible erreur de subdivision grâce à un ADC intégré à grande vitesse
  • Contrôle automatique avancé du gain et correction automatique des écarts
  • Indicateur multicolore de la force du signal et de l'état de l'installation
  • Signaux d'origine et de limite intégrés du REF
  • Interfaces de signaux SinCos 1Vpp et différentiel TTL
Paramètres du signal
Résultats TTL différentiels
ParamètreSpécification
Emplacement du signal2 signaux différentiels A et B
Origine de référence1 signal différentiel Z
Niveau du signalLe système de surveillance de l'équipement doit être équipé d'un système de surveillance de l'équipement.
Produit à haut niveaucourant de sortie ≥ 2,4 V @ 20 mA
Faible niveau de sortiecourant de sortie ≤ 0,4 V @ 20 mA
SinCos 1Vpp sortie
ParamètreSpécification
Emplacement du signalSignal de sin et de cos
Origine de référence1 signal différentiel REF
Niveau du signal0.6V à 1,2V (typical 1Vpp)
Angle de phase90°±1° Angle des électrons
Vitesse et résolution
Résolution de sortieFréquence du compteur Min ClockVitesse maximale
1 μm10M12 m/s
0.5 μm12M10 m/s
0.2 μm12M4 m/s
0.1 μm8M2 m/s
50 nm4M1 m/s
Interface de connexion
Numéro de brocheFonctionNuméro de brocheFonction
Numéro PIN 1TTL différentiel A+ / SinCos 1Vpp Sin+Numéro PIN 9TTL différentiel A- / SinCos 1Vpp Sin-
Numéro PIN 2TTL différentiel B+ / SinCos 1Vpp Cos+Numéro PIN 10Le TTL différentiel B- / SinCos 1Vpp Cos-
Numéro PIN 3TTL différentiel Z+ / SinCos 1Vpp Ref+Le code PIN 11Le TTL différentiel Z- / SinCos est de 1 Vpp
Numéro PIN 5Lecteur prêt.Numéro PIN 14+5V
Numéro PIN 6LimiteLe code PIN 150V
Numéro PIN 7+5VNuméro PIN 80V, blindage intérieur
Indicateurs du système
L'indicateur multicolore fournit un état en temps réel du signal, de l'origine et des conditions limites pour une installation et un réglage faciles.
Indicateur
IndicateurSignification
Feu rouge allumé pendant 0,5 secondePosition d'origine détectée
La lumière rouge clignote deux fois.Erreur de phase d'origine ou vitesse trop rapide
