Système de mesure vidéo CNC (VMM) de haute précision pour l'analyse de surface

Système de mesure vidéo de grande précision de commande numérique par ordinateur/VMM pour l'analyse de surface

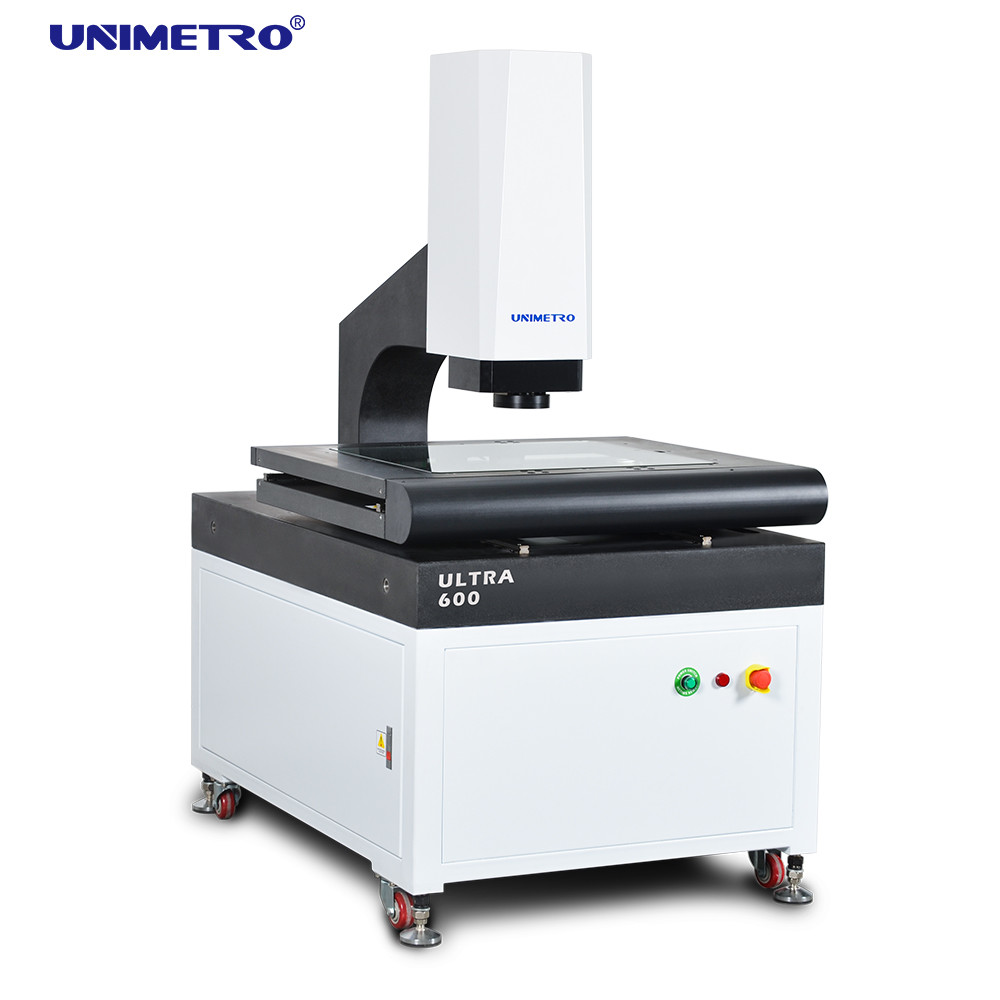

Le système de mesure vidéo de la série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à 3 axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.


Caractéristiques du système de mesure vidéo :

◆ Contrôle des détails de qualité
Ø Base et colonne en granit, excellente stabilité ;
Ø La scène de travail en aluminium rend le contrôle de mouvement réactif et flexible ;
Ø Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;
Ø Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;
Ø Le système de contrôle intégré, intégré au contrôle de mouvement et à tous les contrôles de signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.

◆ Configuration hautes performances
Ø Contrôle automatique CNC à trois axes XYZ et positionnement précis ;
Échelle linéaire en verre de haute précision Ø 0,1 um pour assurer la précision de positionnement et la précision de mesure du système ;
Ø Caméra couleur haute résolution GIGA pour répondre aux besoins d'observation claire et de mesure précise ;
Objectif zoom haute résolution Ø 6,5x, doublement précis et correction unique des pixels uniquement nécessaire ;
Ø Avec un éclairage froid LED à 5 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions et réaliser un réglage intelligent de la luminosité à 256 niveaux.

◆ Extensibilité flexible
ØPlusieurs types de capteurs sans contact et de systèmes de fixation rapides sont en option, qui peuvent satisfaire différentes exigences de mesure de différents clients
La lumière annulaire LED couleur ØMavable est disponible pour la série ULTRA, ce qui rend la série plus flexible et puissante pour différentes pièces avec différents types de matériaux ou de formes, offre une application de mesure plus puissante.
ØGrâce à l'extensibilité flexible de la série ULTRA, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robot, augmentant considérablement l'efficacité de la mesure.


-- Le logiciel peut importer et exporter des documents DXF de manière pratique et rapide, et établir un système de coordonnées de référence pour une mesure automatique.
-- La fenêtre d'image et la fenêtre de dessin peuvent afficher de manière synchrone les éléments mesurés et la dimension bidimensionnelle de l'annotation, afin que l'utilisateur puisse voir clairement d'un coup d'œil.
-- Le logiciel peut prendre des photos et assembler la pièce pour former une grande carte, marquer et mesurer.
-- Le logiciel calcule et identifie automatiquement le grossissement optique actuel et le grossissement vidéo total, et affiche la valeur équivalente en pixels.


Paramètres

* L mesure la longueur (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont liées à la surface de la pièce.
* Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.
* Champ de vision (mm) = (diagonale*Horizontale*Verticale)
* L'objectif 0,5X ou 2X est disponible en option et permet un grossissement de l'image : 13X~86X ou 52X~344X.
