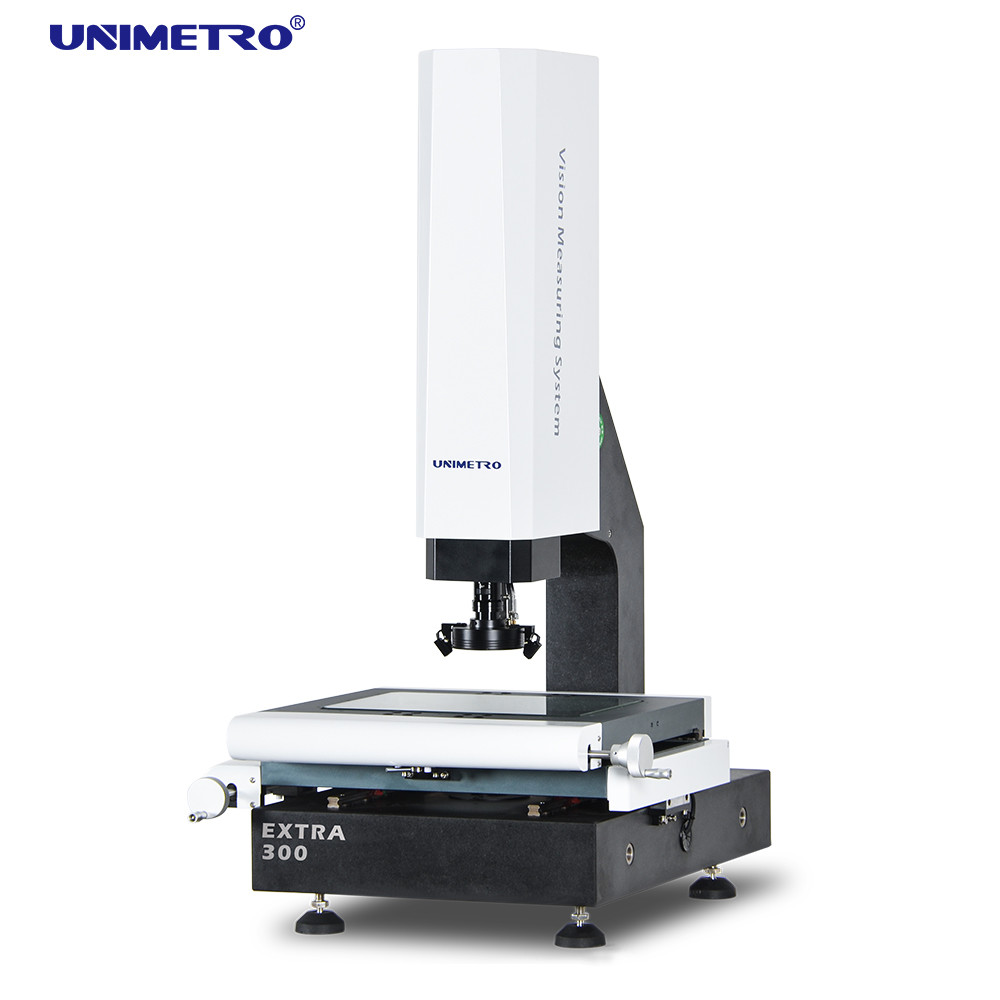

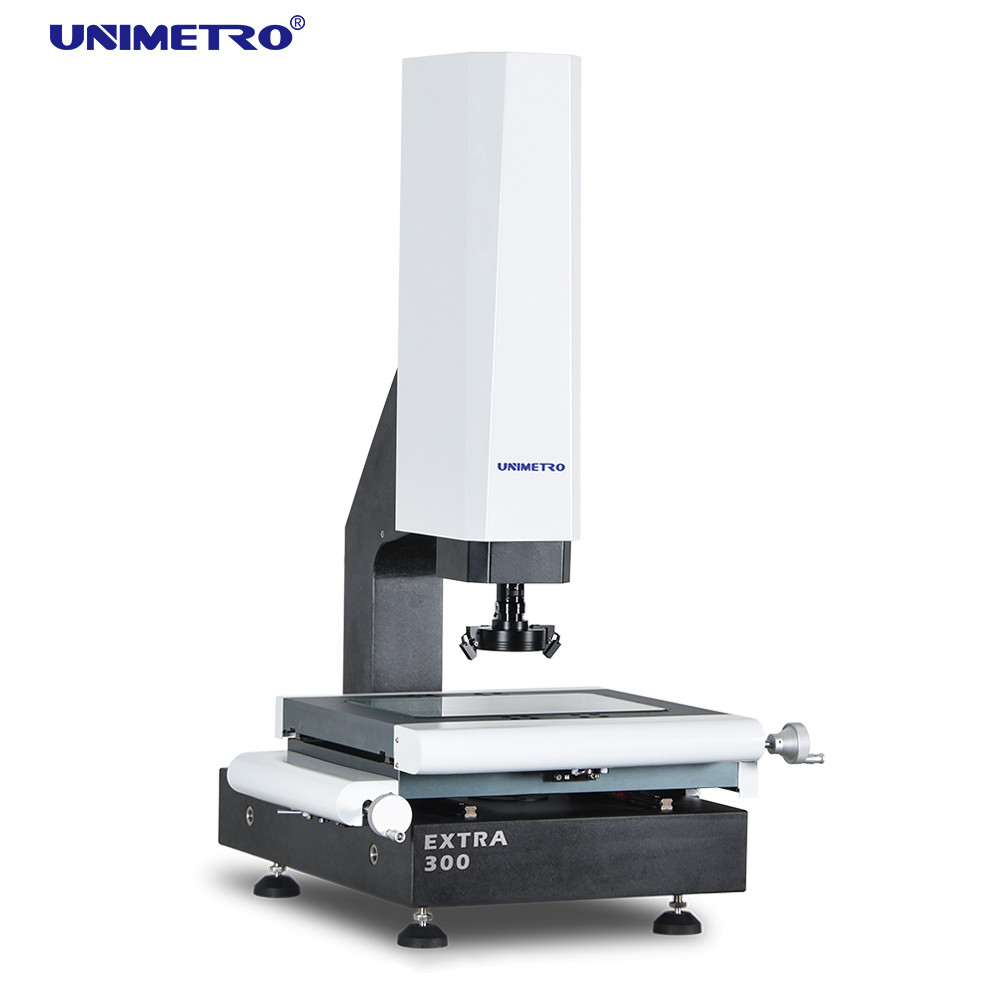

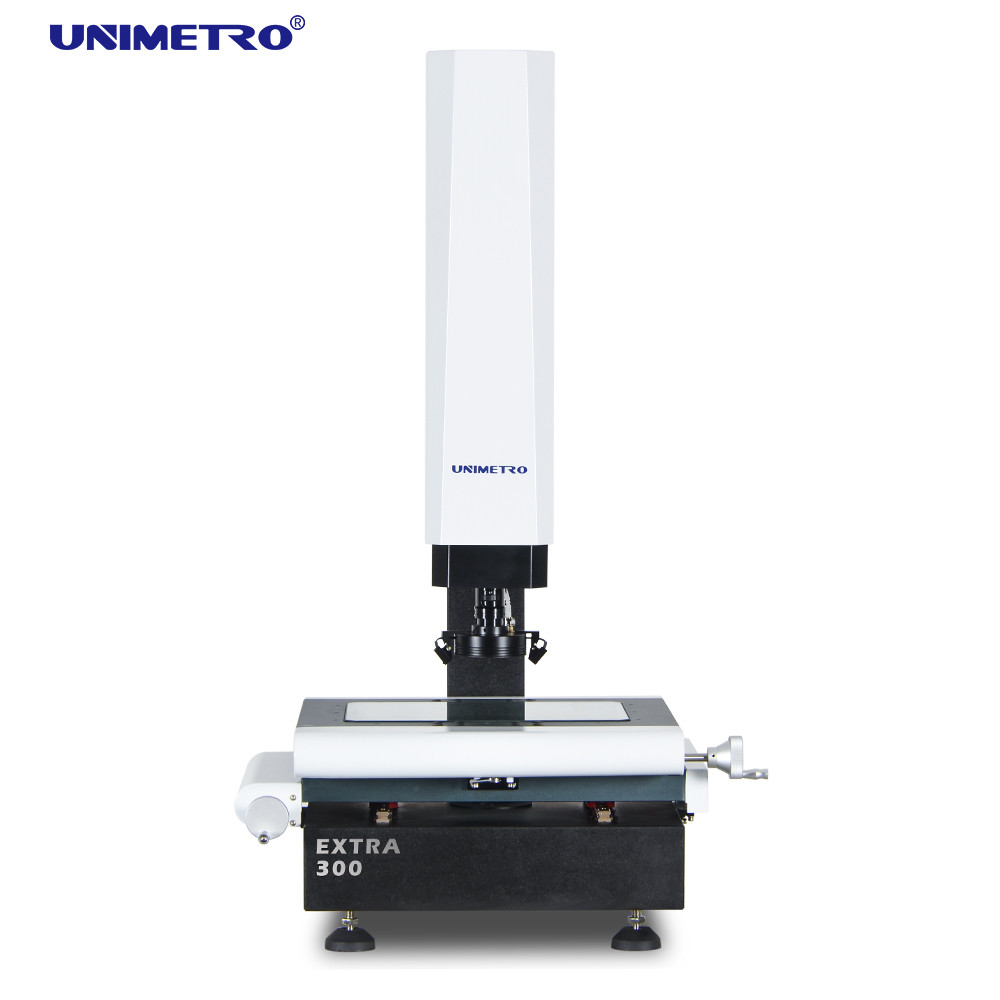

Machine / système de mesure de la vision de la mise au point automatique avec caméra CCD HD motorisée à axe Z
● Vision Measuring Machine un instrument de mesure optique qui utilise la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.La machine de mesure optique de la série EXTRA est un instrument important utilisé dans le processus de contrôle de la qualité de vos produitsElle assure la précision des dimensions de vos produits, rend vos produits plus compétitifs.
● La machine de mesure de la vision de la série EXTRA est conçue et développée par UNIMETRO,qui est un modèle populaire adapté à la plupart des applications de mesure des dimensions 2D précises et aux utilisateurs finaux de différentes industries, comme le moule, l'électronique, le semi-conducteur, l'injection plastique, les produits 3C, les soins médicaux, l'aviation...etc.
● L'axe Z de la machine de mesure de vision de la série EXTRA est configuré avec un système de servo-moteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique,les utilisateurs sont capables de contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, augmenter considérablement l'efficacité de mesure.
● La machine de mesure de la vision de la série EXTRA est configurée de manière innovante avec un générateur d'impulsions manuel pour un réglage fin de la position de l'axe Z,Les utilisateurs peuvent réaliser un ajustement fin de l'axe Z et se concentrer facilementComparé au contrôle de mouvement du clavier ou du joystick, le MPG est plus précis et sensible, les utilisateurs peuvent même déplacer l'axe micron par micron. Offrant la meilleure expérience d'utilisation pour les utilisateurs.
Configuration du matériel
Échelles linéaires à résolution 0,5 μm
¢ Fonction de mise au point automatique haute performance
Compatible avec la sonde tactile Renishaw
¢ Travail en aluminium et anodisation dure
- 3 anneaux 8 sections LED, réglage logiciel et programmable
¢ Contrôle par logiciel et programmable de la lumière parallèle
Caméra numérique HD de 1,2M pixels
¢ boîte de commande intégrée
∆ Axe Z commande motorisée
La direction linéaire de HIWIN
Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires
Lentille zoom à dent manuelle 0,7-4,5X avec capteur de rétroaction du signal de grossissement
Paramètres
| Modèle |
Je suis EXTRA 200. |
Je suis EXTRA 300. |
Je suis EXTRA 400. |
Je suis EXTRA 500. |
| Dimension (mm) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| L'écart de mesure (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Précision de mesure (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg ou plus |
290 kg |
| L'image et la mesure |
Le CCD |
200 mm (peut être soulevé selon les exigences des clients) |
| Lentille |
Lentille de zoom à bosse manuelle 0,7-4,5X/lentille de zoom automatique 1-10X |
| Magnification |
18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.) |
| Le champ de vision |
8.1 à 1.3 mm |
| Distance de travail |
108 mm |
| Résolution à échelle linéaire |
0.5 μm ((0,1 μm en option) |
| Système de conduite |
Contrôle manuel des axes X, Y, contrôle CNC en boucle fermée des axes Z et fonction AUTU FOCUS disponibles |
| Éclairage |
Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option |
Fonctions logicielles
¢ Envoyer le fichier CAD et mesurer
¢ Matrice de pièces et macro-mesure
️ mise au point automatique et mesure de la hauteur
La fonction de navigation permet de localiser rapidement
¢ Fonction de mesure géométrique efficace
¢ Rapports de données multiples et fonction de sortie graphique des données
Programme d'utilisation flexible
Créer des éléments de référence
¢ Fonction de détection de bord puissante
Le support de plusieurs accessoires externes
Calcul automatique des tolérances géométriques des éléments
Mesurer rapidement et facilement une production complexe
Je ne sais pas.
Informations sur la société
Notre client et notre agent
| Questions fréquentes |
| Q1: Êtes-vous une usine ou une société commerciale? |
| R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2: Quelle est la principale activité de votre entreprise? |
| R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc. |
| Q3: Comment choisir la spécification appropriée? |
| A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées. |
| Q4: Acceptez-vous le service personnalisé? |
| R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client. |
| Q5: Quelle est votre période de garantie? |
A5: Notre période de garantie de produit est de 1 an.
Vous pouvez être assuré de la qualité de notre produit. |
