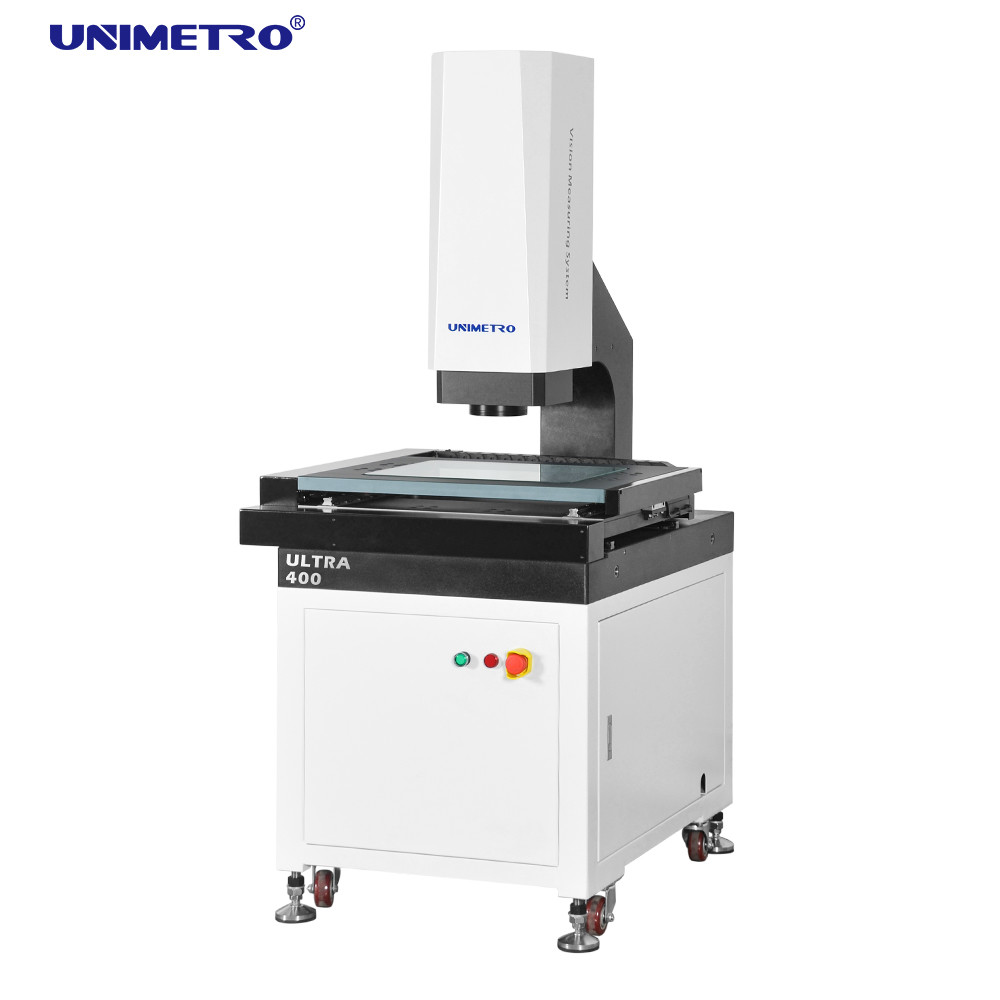

Système de mesure de vision VMA3020 entièrement automatique avec détection automatique des bords

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	ULTRA

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	15~20 jours de travail
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	20 par mois

meilleur prix Contactez

Détail Infomation

Nom du produit:	Machine de mesure de vision	Dimension(mm):	17509201700
Chaîne de mesure (millimètres):	400 * 300 * 200 mm	Précision de mesure:	2,5 + l / 200um
Répétabilité:	2.5	Résolution d'échelle linéaire:	0,1um
Système de conduite:	CNC CONTRÔLE, SYSTÈME DE DRÉGO AC ROOT CLOOT	Éclairage:	Programmable 8 sections LED LEUL
Mettre en évidence:	caméra industrielle de CCD , appareil photo numérique industriel , Machine de mesure de la vision VMA3020

Description de produit

Système de mesure de vision VMA3020 entièrement automatique avec détection automatique des bords

Machine de mesure de vision à contrôle entièrement automatique VMA3020

La machine de mesure de vision de la série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à 3 axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

Caractéristiques des machines

Contrôle des détails de qualité

Base et colonne en granit pour une excellente stabilité
Plate-forme de travail en aluminium pour un contrôle de mouvement flexible et à réaction rapide
Étape de travail avec traitement de surface par oxydation dure pour une protection anti-rayures
Guide linéaire de précision standard, vis à billes de meulage et servomoteur AC pour plus de précision et de stabilité
Système de contrôle intégré avec contrôle de mouvement et contrôle de signal intégrés pour des performances extrêmement stables

Configuration hautes performances

Contrôle automatique CNC à trois axes XYZ et positionnement précis
Échelle linéaire en verre de haute précision de 0,1 um pour la précision du positionnement et des mesures
Caméra couleur haute résolution GIGA pour une observation claire et des mesures précises
Objectif zoom clic haute résolution 6,5x avec doublement précis et correction ponctuelle des pixels
Surface programmable Éclairage froid LED à 5 anneaux et 8 divisions et éclairage parallèle à LED de contour avec réglage intelligent de la lumière

Extensibilité flexible

Plusieurs types de capteurs sans contact et de systèmes de fixation rapides disponibles pour différentes exigences de mesure
Anneau lumineux LED couleur mobile disponible pour une flexibilité accrue avec différents matériaux et formes
Compatible avec les sondes tactiles, les capteurs de mesure sans contact et le bras robot pour une efficacité de mesure accrue

Présentation des fonctions

Une excellente conception d'architecture logicielle orientée objet garantit un logiciel stable et fiable
Logiciel professionnel d'analyse statistique SPC connecté de manière transparente au logiciel de test
Algorithme de recherche de super contours pour une détection précise des contours avec ombre et période d'imagerie
Diverses fonctions de construction d'éléments, notamment la translation, la rotation, l'extraction, la combinaison, le parallèle, la verticale, l'image miroir, la symétrie, l'intersection et la tangente.
Données de mesure automatiquement exportées vers la base de données des logiciels TXT, WORD, EXCEL et SPC
Modes de mesure « Distribution » et « Récupération » pour un fonctionnement plus simple et plus rapide
Le logiciel prend en charge plusieurs langues nationales sans nécessiter de modules linguistiques
Mises à niveau logicielles gratuites pour les produits du même type

Paramètres techniques

Modèle	ULTRA300	ULTRA400	ULTRA500	ULTRA600
Déplacement sur l'axe X/Y (mm)	300x200	400x300	500x400	600x500
Déplacement sur l'axe Z	200 mm (peut être surélevé selon les exigences du client)
Échelle linéaire des axes X/Y/Z-3	Résolution de l'échelle linéaire du verre : 0,1 um
Mode guidage	Guide linéaire de précision, guide double curseur à double piste
Mode de fonctionnement	Contrôleur de joystick, fonctionnement de la souris, programme de détection automatique
Précision	Axe XYZ : ≤2,5+L/200um
Répétabilité	±2,5 um
Système vidéo - CCD	Caméra CCD couleur 1/3" haute définition
Lentille	Objectif zoom à clic continu 6,5X ; Grossissement optique : 0,7X-4,5X ; Grossissement vidéo : 26X ~ 172X (moniteur 21,5 pouces)
Système d'éclairage - Contour	Éclairage de contour parallèle à LED
Système d'éclairage - Surface	0 ~ 255 Éclairage de surface LED à 5 anneaux et 8 divisions réglable en continu
Grossissement	0,7X~4,5X
Logiciel de mesure	Logiciel de mesure entièrement automatique UNIMETRO 2D
Capacité de charge	25Kg
Environnement de travail	Température 20 ℃ ± 2 ℃, plage d'humidité < 2 ℃/h, humidité 30 ~ 80 %, vibration < 0,002 g, < 15 Hz.
Alimentation	220V/50Hz/10A
Dimension (LPH)(mm)	16007801700	17509201700	1900x1080x1700	105012801700
Poids net (kg)	380	450	600	800

* L mesure la longueur (mm), la précision mécanique de l'axe Z et la précision de la mise au point sont liées à la surface de la pièce.

* Le grossissement est une valeur approximative, il est lié à la dimension du moniteur et à la résolution.

* Champ de vision (mm) = (diagonale*Horizontale*Verticale)

* L'objectif 0,5X ou 2X est disponible en option et permet un grossissement de l'image : 13X~86X ou 52X~344X.

Images du produit

Nos clients et agents

Foire aux questions

Q1 : Êtes-vous une usine ou une société commerciale ?

A1 : Nous sommes une usine et vous donnons la réponse la plus rapide dans les 24 heures.

Q2 : Dans quoi votre entreprise est-elle principalement impliquée ?

A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des luminaires CMM et VMM, etc.

Q3 : Comment choisir la spécification appropriée ?

A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure avec des spécifications appropriées.

Q4 : Acceptez-vous un service personnalisé ?

A4 : Absolument ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins spécifiques du client.

Q5 : Quelle est votre période de garantie ?

A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons considérablement amélioré les pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
