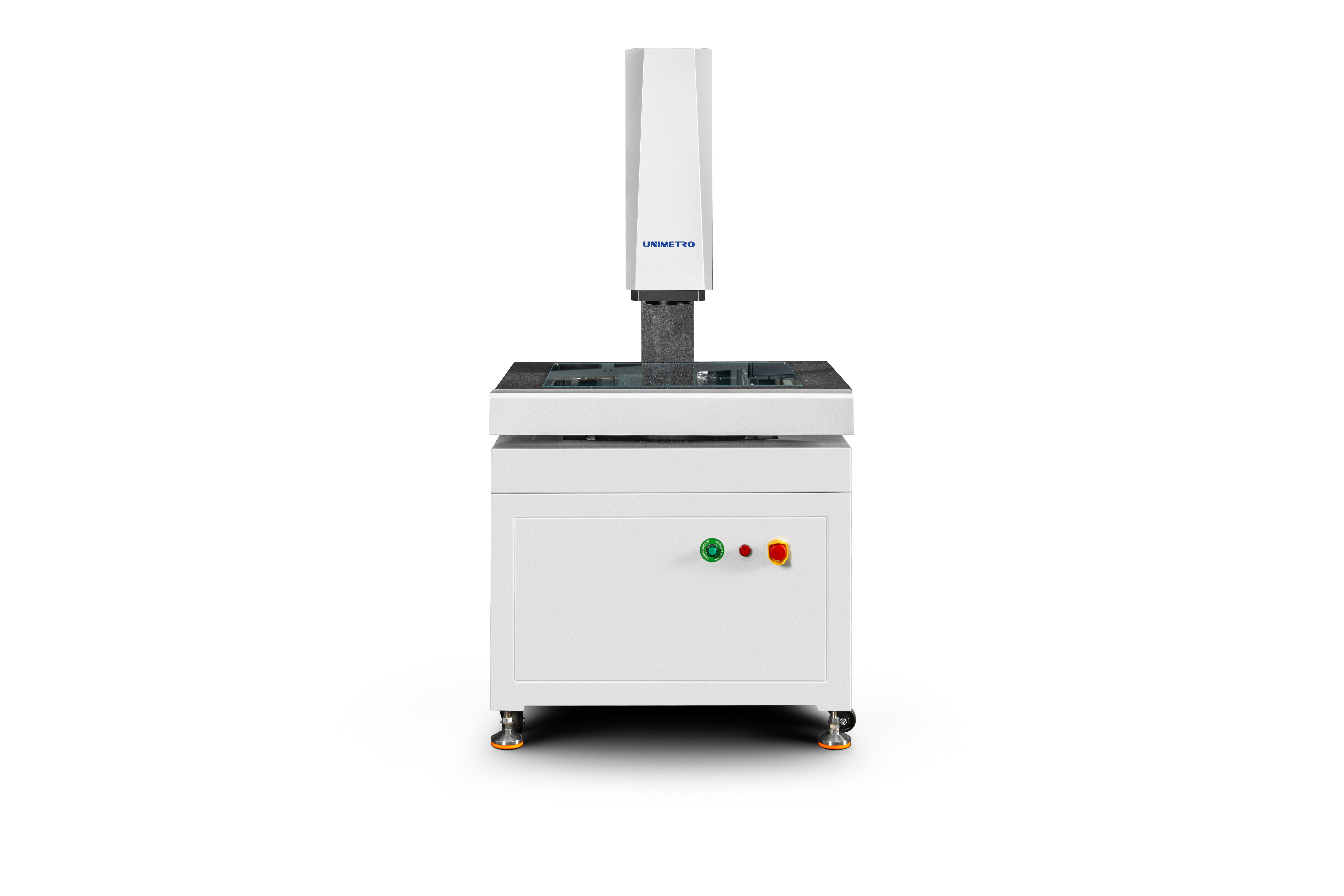

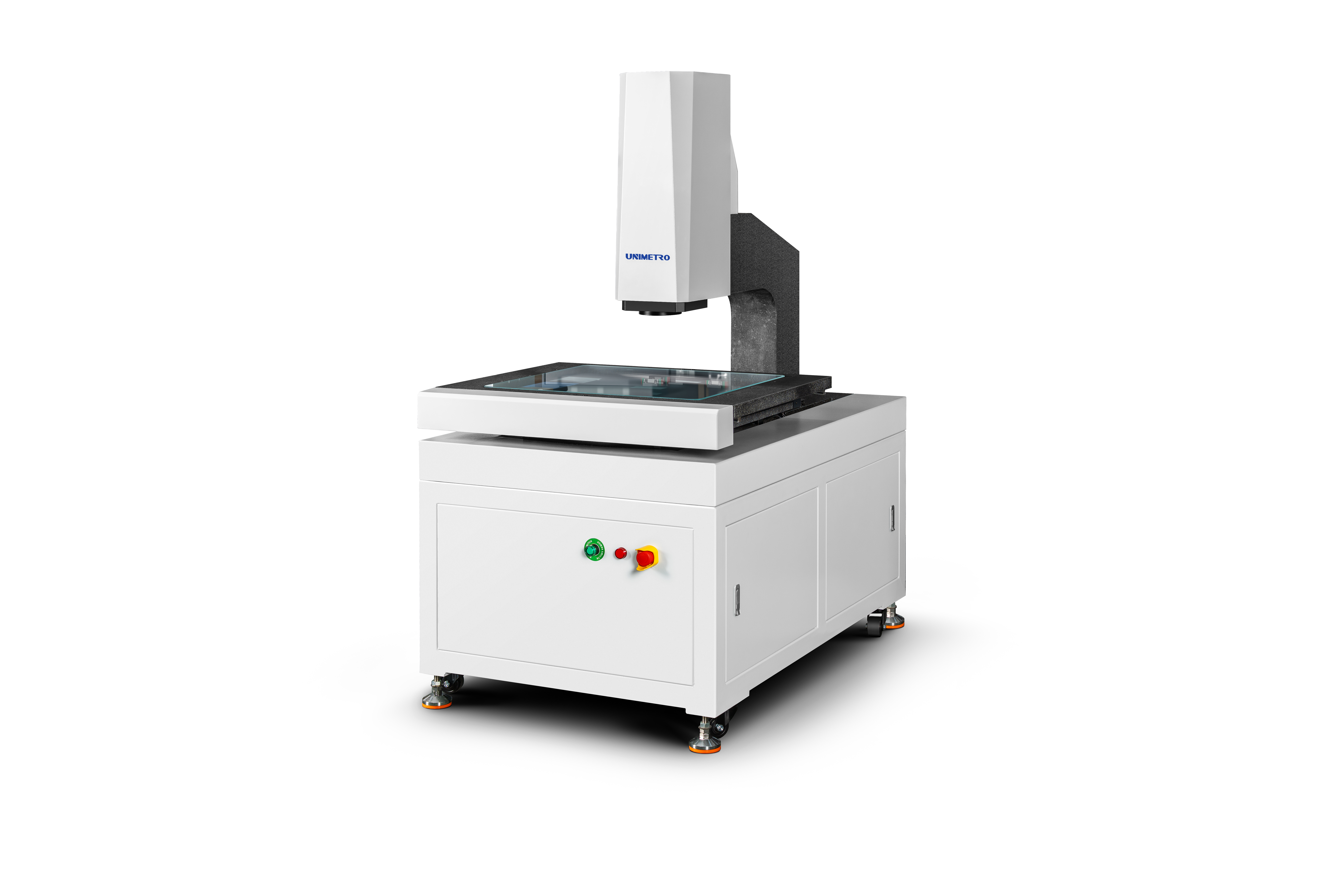

Instrument de mesure vidéo entièrement automatique de la série SV SV Super Image Tech + base MARB pour des tests rapides de pièces de précision complexes

La série MARB-SV est un instrument de mesure d'images de marbre entièrement automatique de haute performance, doté des technologies MARB (Multi-Axis Resolution Base) et SV (Super/Stable Video).Ce système de haute configuration offre une résolution supérieure et des vitesses de traitement plus rapides pour les essais de pièces de précision complexes.

Conçu pour une détection entièrement automatique programmable à trois axes, cet instrument assure la correspondance des systèmes de coordonnées de la pièce à travailler grâce à une programmation permettant d'exécuter des processus de mesure automatisés.,Des fonctions d'apprentissage et de programmation automatique pour des mesures répétées de pièces lourdes, permettant une mesure rapide et précise en temps réel sur place.

Construit avec une base en marbre de haute stabilité, ce système offre une durabilité exceptionnelle avec de faibles coûts d'entretien, équilibrant parfaitement haute précision, efficacité,et fiabilité à long terme pour le contrôle de la qualité à grande échelle, les industries manufacturières complexes.

Résolution:0.5 μm (0,1 μm optionnellement)

La caméra:Caméra CCD couleur de qualité industrielle

Lentille:1x-10x (agrandissement variable)

Le grossissement:20X - 200X (varient selon le modèle de l'appareil photo)

Distance de travail:85 mm

Éclairage:Éclairage de surface programmable, éclairage parallèle en bas LED (facultatif: éclairage coaxial)

Système de conduite:Contrôle CNC, entraînement moteur linéaire; Joystick, contrôle clavier souris

Résolution à échelle linéaire:0.1 μm

• Structure de pont mobile entièrement fermé avec pièce de mesure fixe, offrant une grande capacité de support et d'excellentes performances de mouvement
• Technologie d'analyse des éléments finis intégrée dans la conception mécanique pour une rigidité et une précision élevées
• Base en granit de qualité 000 offrant une résistance élevée, une résistance à la corrosion et une stabilité
• Table de travail pour le traitement de surface par oxyde d'aluminium pour un contrôle rapide et flexible de l'action avec une finition durable et esthétique

• RENISHAW règle de grille ouverte à résolution de 0,5 μm pour une haute précision et stabilité
• rail de guidage linéaire de précision, vis à bille de broyeur et servo-moteur CA garantissant la précision du positionnement du système
• 2M pixel couleur haute définition Giga caméra numérique pour une observation claire et une mesure stable
• 6.5x lentille optique haute définition avec zoom automatique précis et étalonnage rapide des pixels

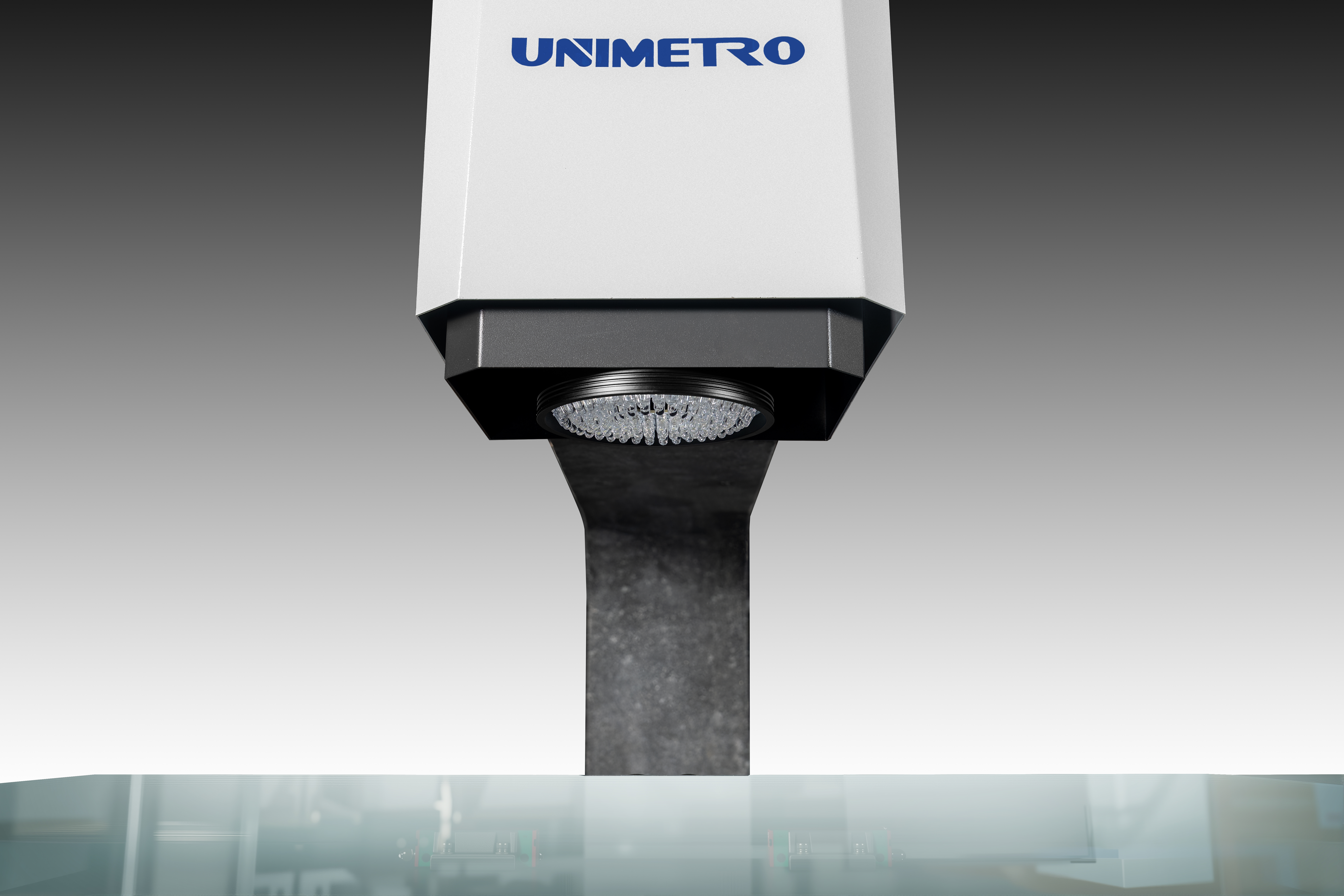

• Source lumineuse de surface LED programmable à cinq anneaux et à huit zones avec système de source lumineuse parallèle de contour LED à transmission et réglage intelligent de la luminosité à 256 niveaux
• Commande CNC à axe complet avec servo-moteur à boucle fermée

L'instrument de mesure de la vision de type portique de grande taille de la série HE peut être équipé de divers capteurs 3D pour une mesure complète des composites 2D/3D.Prend en charge les capteurs sans contact, y compris les systèmes de sonde et de laser, et les supports de sonde de série RENSHAW pour la transformation automatique de la mesure à grande échelle sur un seul appareil, améliorant considérablement la productivité.
