Name: Instruments de mesure optique de haute configuration de la série SV SV Super Stable Video Tech + Base MARB pour l'inspection de la programmation automatique à 3 axes
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Série SV
Price: 20,500.00 USD
Availability: InStock

Détail Infomation

Modèle:	Série SV	Nom du produit:	Machine de mesure de vision entièrement automatique - SV3
Répétabilité:	2 ém	Précision:	2+L/200um
Résolution d'échelle linéaire:	0.5um (0,1um en option)	Mode de mesure:	Entièrement automatique
Soutien:	OEM, ODM, personnalisé	Scénario d'application:	Laboratoire/industrie
Garantie:	12 mois	Poids (kg):	400
Mesurer la rage:	300/300/200
Mettre en évidence:	Instruments de mesure optiques de la série SV , Machines d'inspection à programmation automatique à 3 axes , Machine de mesure de la vision de base MARB

Description de produit

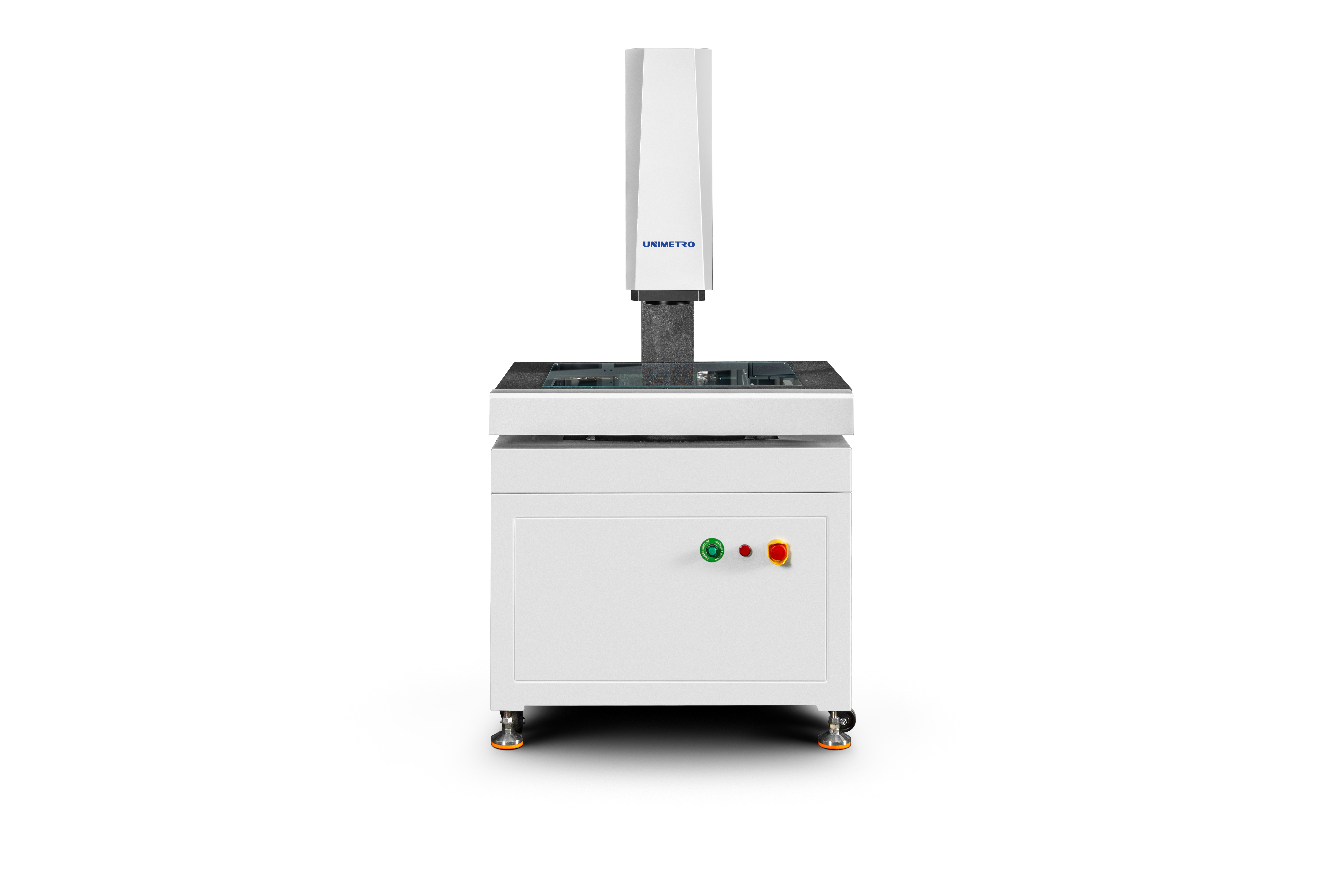

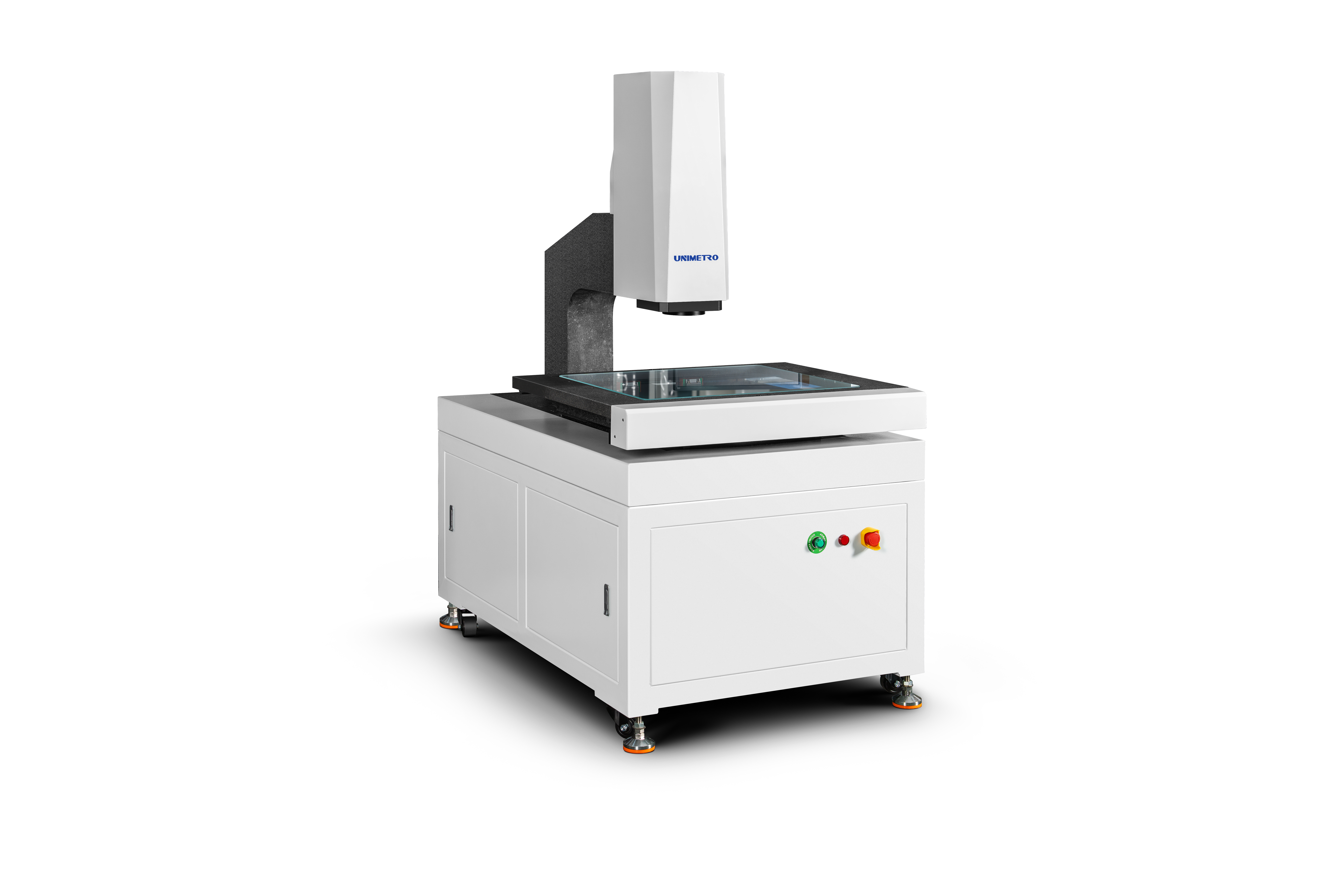

Instruments de mesure optiques de haute configuration de la série SV

Vue d'ensemble du produit

La série MARB-SV est un instrument de mesure d'images de marbre entièrement automatique à haute performance, doté de la technologie Multi-Axis Resolution Base (MARB) et de la technologie Super Stable Video (SV).Ce système de haute configuration offre une résolution supérieure et des vitesses de traitement plus rapides, permettant une détection entièrement automatique programmable à trois axes.

Pour les mesures répétées de pièces lourdes, il inclut la mémoire, l'apprentissage, le contrôle des données, le contrôle des performances et le contrôle des performances.et fonctions de programmation automatiqueLa construction en marbre offre une grande stabilité, une grande durabilité et de faibles coûts d'entretien, équilibrant parfaitement la précision.l'efficacité, et la durabilité à long terme pour le contrôle de la qualité dans les industries manufacturières complexes à grande échelle.

Spécifications techniques

Modèle	SV-3	SV-4	SV-5	SV-6
Les dimensions (mm) (X/Y/Z)	Pour les produits de l'industrie	Pour les produits de la catégorie 1	Les produits de base	890/1370/1780
L'écart de mesure (mm) (X/Y/Z)	300 x 200 x 200	400 × 300 × 200	500 × 400 × 300	600 × 500 × 200
Précision (μm)	2 + L/200	2 + L/200	2 + L/200	2.5 + L/100
Répétabilité (μm)	2	2	2.5	2.5
Poids (kg)	400	500	600	700

Spécifications supplémentaires

Résolution: 0,5 μm (0,1 μm en option)
Caméra: caméra CCD couleur de qualité industrielle
Lentille: 1x-10x (agrandissement variable)
Augmentation: 20X - 200X (varient selon le modèle de caméra)
Distance de travail: 85 mm
Éclairage: lumière de surface programmable, lumière parallèle LED en bas (facultatif: lumière coaxiale)
Système d'entraînement: commande CNC, entraînement moteur linéaire; joystick, commande du clavier de la souris
Résolution à l'échelle linéaire: 0,1 μm

Applications

Pièces en plastique

Pièces métalliques

Moule à imprimer

Partie en caoutchouc

Partie électronique

Partie PCBA

Partie d'engrenage

Principales caractéristiques

Conception de structures à haute rigidité

Structure de pont mobile à cadre fermé avec position fixe de la pièce à usiner pour une capacité de support et des performances de mouvement supérieures
Technologie d'analyse des éléments finis intégrée dans la conception mécanique pour une rigidité et une précision élevées
Base en granit de qualité 000 à haute résistance, résistance à la corrosion et excellente stabilité
Table de travail pour traitement de surface d'oxyde d'aluminium pour un contrôle rapide et flexible de l'action avec durabilité et esthétique

Configuration de haute précision

RENISHAW règle de grille ouverte à résolution de 0,5 μm pour une haute précision et stabilité
Le rail de guidage linéaire de précision, la vis à billes et le servo-moteur CA assurent une précision de positionnement stable
2M pixel couleur haute définition Giga caméra numérique pour une observation claire et une mesure stable
6.5x lentille optique haute définition avec zoom automatique précis et étalonnage rapide des pixels

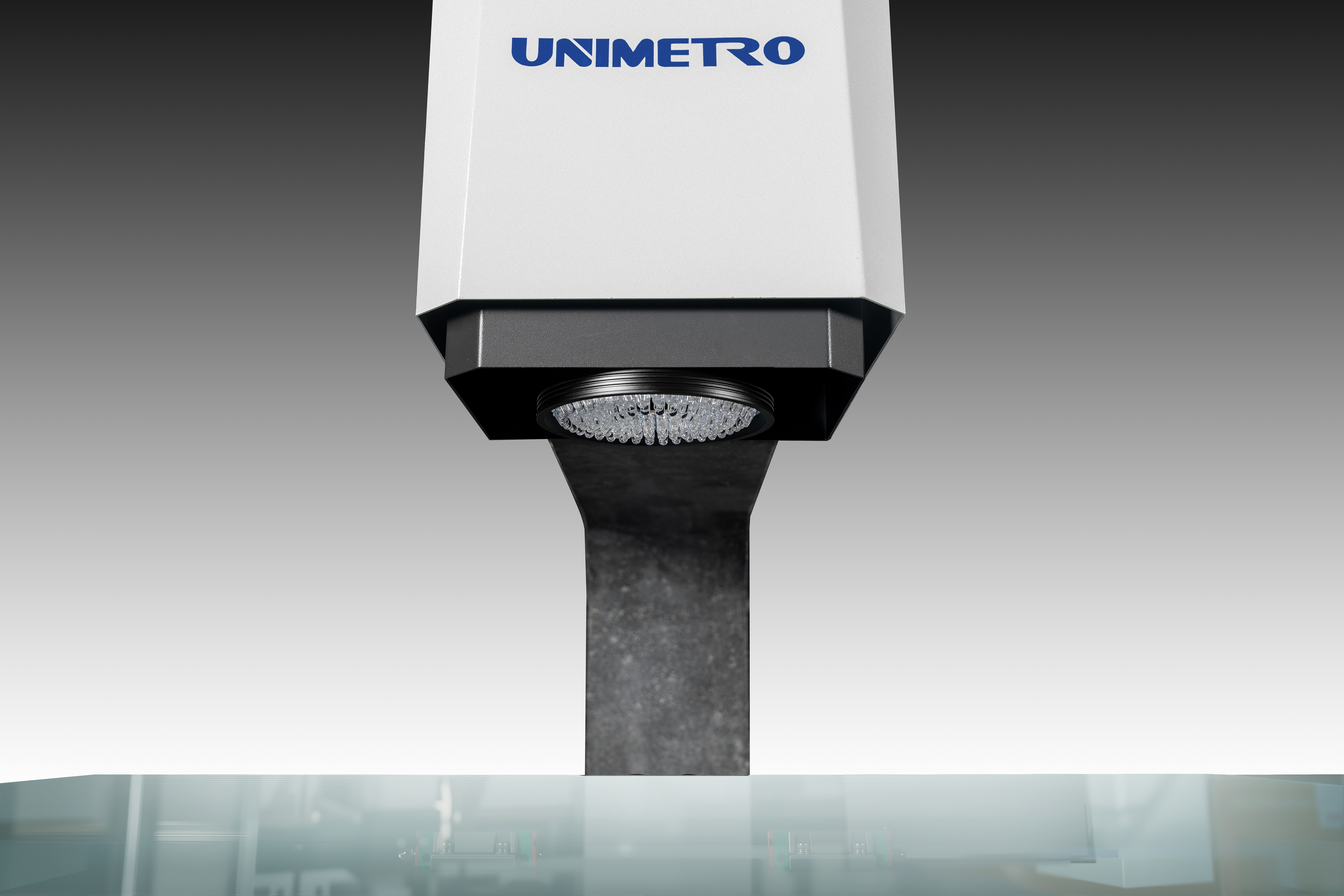

Source lumineuse de surface LED programmable à 5 anneaux en 8 zones avec système de source lumineuse à contour LED parallèle à la transmission et réglage intelligent de la luminosité à 256 niveaux
Commande CNC à axe complet avec servo-moteur à boucle fermée

Multi-capteur en option pour la mesure 3D

L'instrument de mesure de la vision de type portique de la série HE peut être équipé de divers capteurs 3D pour une mesure complète des composites 2D/3D.Prend en charge les capteurs sans contact, y compris les systèmes de sonde et de laser, et accueille des supports de sonde RENSHAW de série complète, permettant une transformation automatique pour une mesure à grande échelle sur un seul appareil afin de maximiser la productivité.

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2: Qu'est-ce que votre entreprise fabrique principalement?

R2: Nous produisons principalement des machines de mesure de la vision, des machines de mesure de coordonnées, des appareils de mesure de CMM et de VMM et des équipements connexes.

Q3: Comment choisir la spécification appropriée?

R3: Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de votre variété de produits et de vos exigences de mesure.

Q4: Acceptez-vous le service personnalisé?

R4: Oui, nous fournissons des machines standard et des solutions sur mesure adaptées aux besoins spécifiques du client.

Q5: Quelle est votre période de garantie?

R5: Nos produits sont garantis pendant 1 an. Nous avons amélioré la durabilité des composants critiques, garantissant une qualité fiable des produits.

Produit Tag:

Lieu d'origine:	Guangdong, Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	Série SV

Quantité de commande min:	1 ensemble
Prix:	négociable
Détails d'emballage:	Boîtier en bois + boîtier sous vide
Délai de livraison:	15 ~ 20 jours
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	5 ensembles par mois
