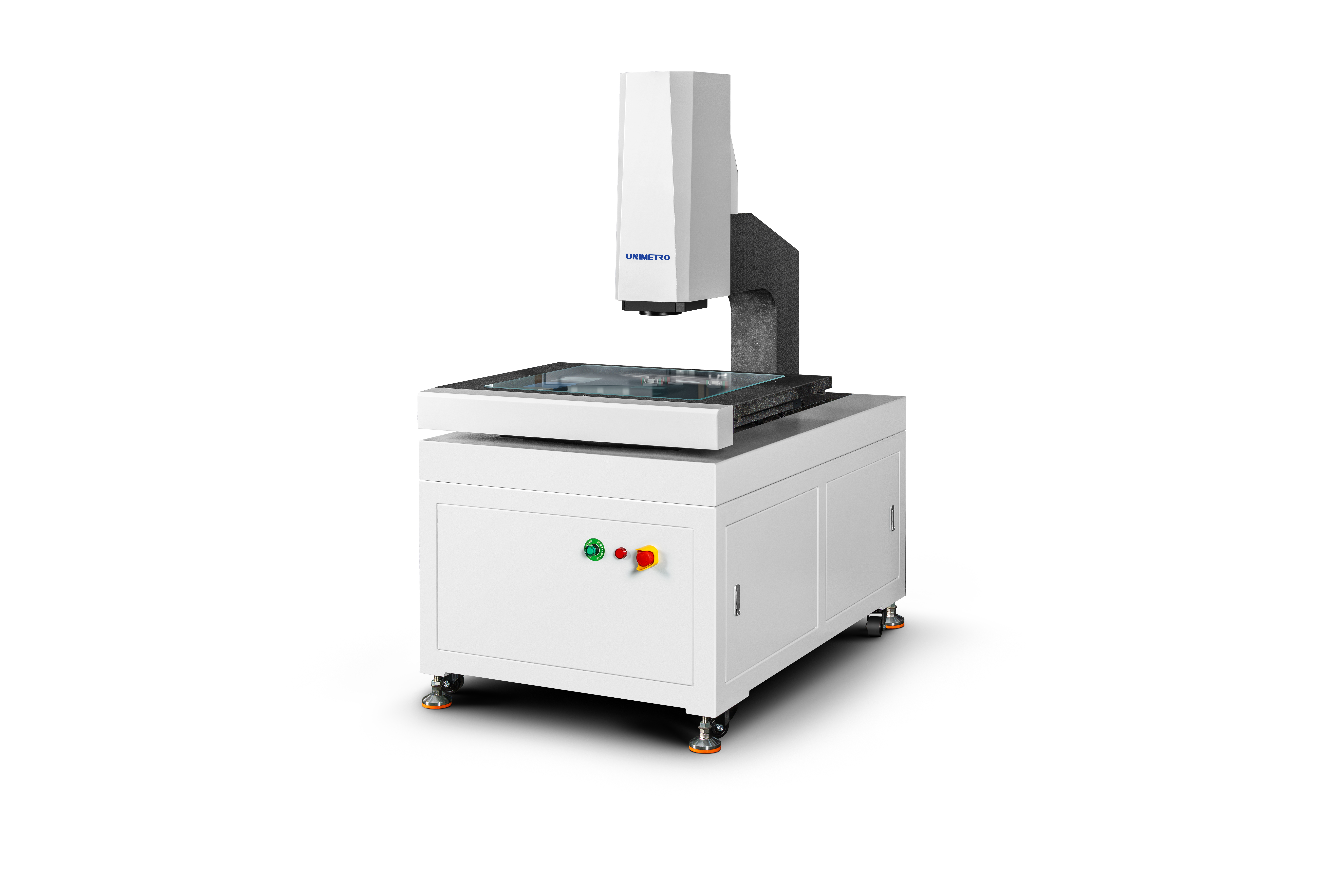

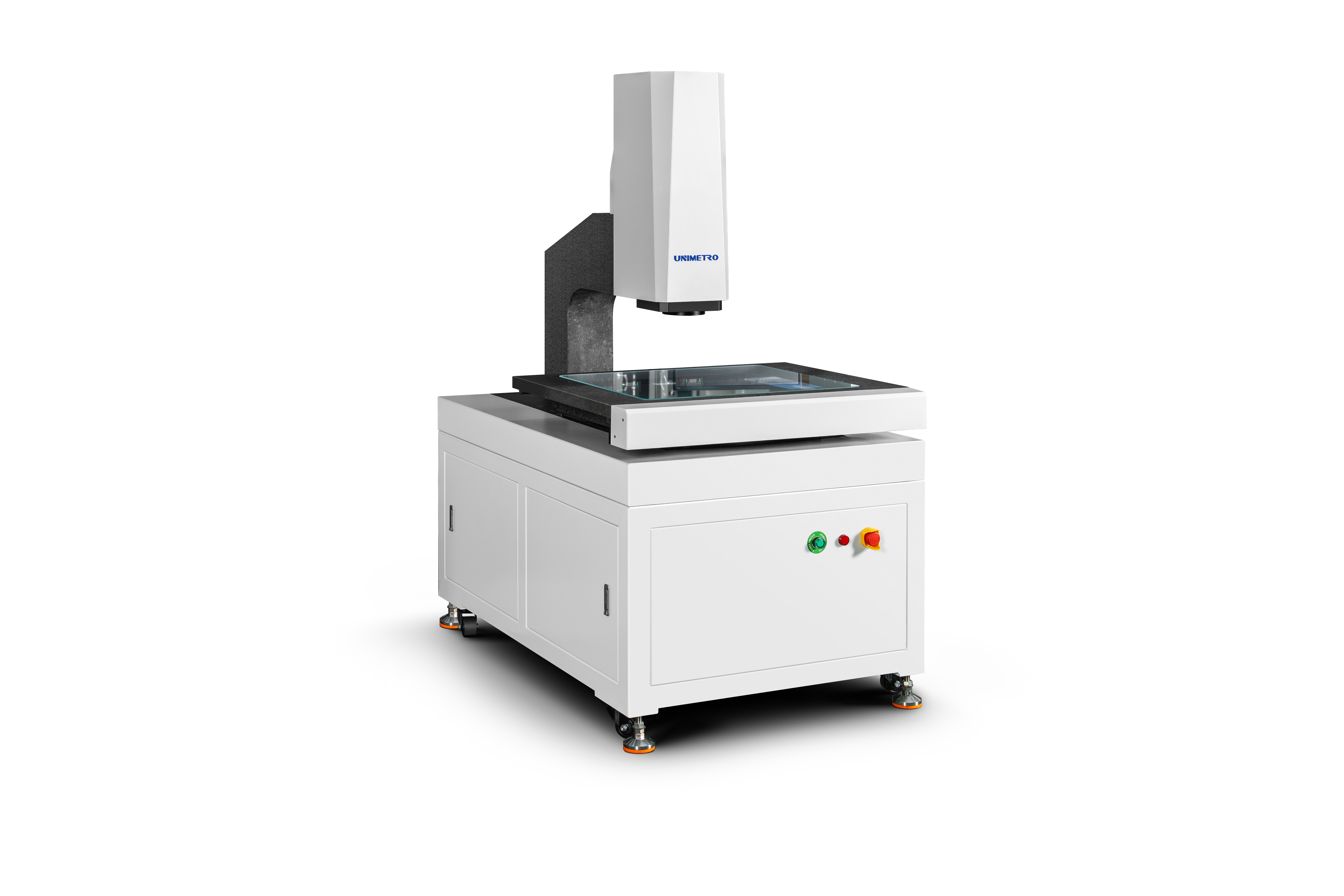

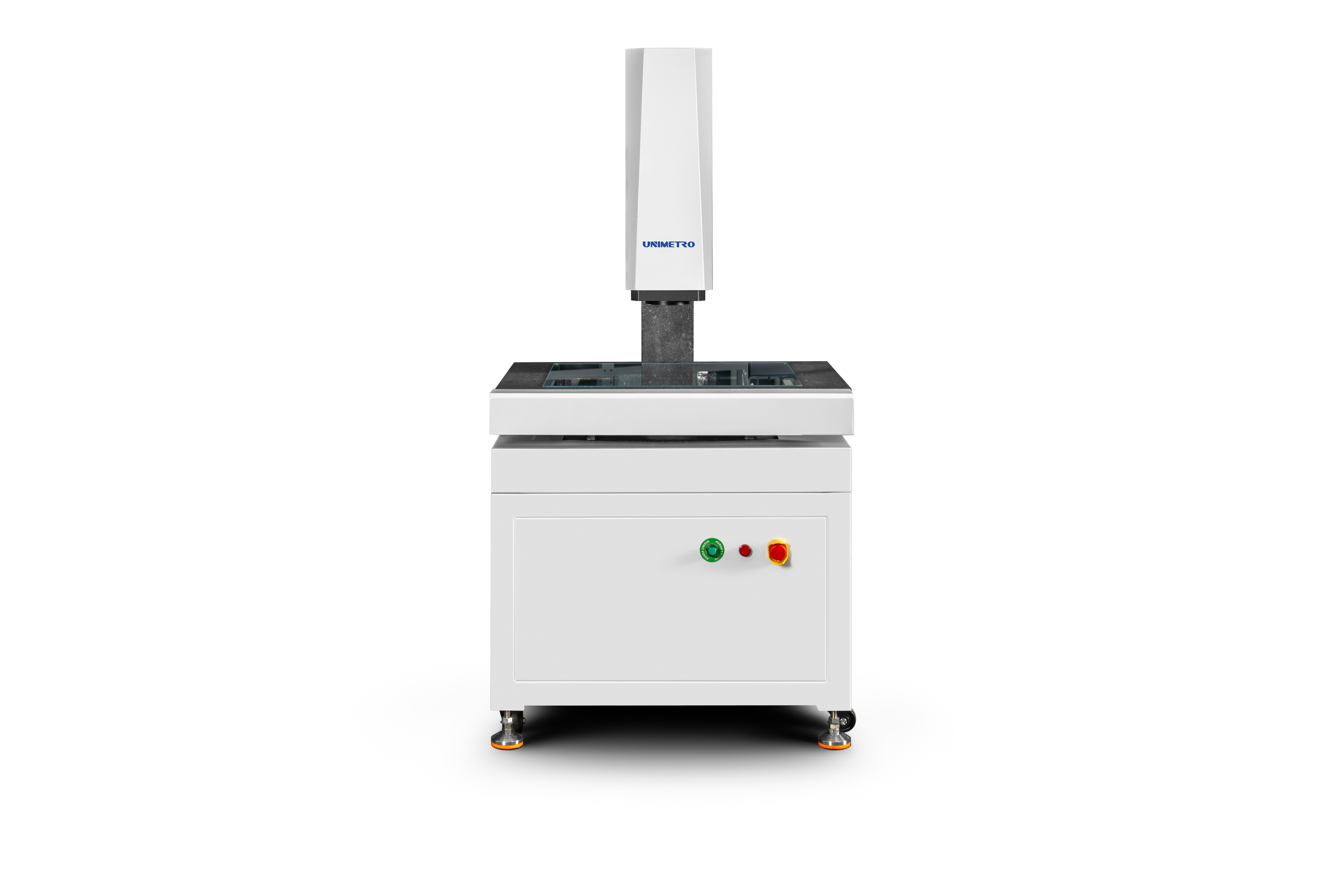

Machine de mesure de la vision entièrement automatique de la série SV avec base de résolution multi-axes pour la QC de la pièce de travail de précision de masse

La série MARB-SV est un instrument de mesure d'images de marbre de travail entièrement automatique haute performance, doté d'une configuration élevée avec une résolution supérieure et une vitesse de traitement plus rapide.Ce système de type portique fixe (HP442) offre une fonctionnalité robuste et une configuration avancée, permettant une détection entièrement automatique programmable à trois axes.

Pour les mesures répétées de pièces lourdes, il inclut la mémoire, l'apprentissage, le contrôle des données, le contrôle des performances et le contrôle des performances.et fonctions de programmation automatique, permettant une mesure rapide et précise en temps réel sur place. La construction en marbre offre une grande stabilité, une grande durabilité et de faibles coûts d'entretien, équilibrant parfaitement la haute précision,haute efficacité, et la durabilité à long terme pour le contrôle de la qualité dans les industries manufacturières complexes à grande échelle.

• Résolution: 0,5 μm (0,1 μm en option)
• Caméra: CCD couleur de qualité industrielle
• Objectif: grossissement variable de 1x à 10x
• Augmentation: 20X - 200X (varient selon le modèle de caméra)
• Distance de travail: 85 mm
• Éclairage: lumière de surface programmable, lumière parallèle LED en bas (lumière coaxiale optionnelle)
• Système d'entraînement: commande CNC, entraînement moteur linéaire; joystick, souris, commande clavier
• Résolution à l'échelle linéaire: 0,1 μm

• Structure de pont mobile entièrement fermé avec pièce de mesure fixe, offrant une grande capacité de support et d'excellentes performances de mouvement
• Technologie d'analyse des éléments finis intégrée dans la conception mécanique pour une rigidité et une précision élevées
• Base en granit de qualité 000 à haute résistance, résistance à la corrosion et excellente stabilité
• Table de travail de traitement de surface d'oxyde d'aluminium pour un contrôle d'action rapide et flexible, une durabilité et une esthétique

• RENISHAW règle de grille ouverte à résolution de 0,5 μm pour une haute précision et stabilité
• Le rail de guidage linéaire de précision, le broyeur à vis à billes et le servo-moteur CA assurent la précision du positionnement du système
• 2M pixel couleur haute définition Giga caméra numérique pour une observation claire et une mesure stable
• 6.5x lentille optique haute définition avec zoom automatique précis et étalonnage rapide des pixels
• Source lumineuse de surface LED programmable à 5 anneaux à 8 zones et système de source lumineuse de contour LED parallèle à la transmission avec réglage intelligent de la luminosité à 256 niveaux
• Commande CNC à axe complet avec servo-moteur à boucle fermée

L'instrument de mesure de la vision de type portique de grande taille de la série HE peut être équipé de divers capteurs 3D pour une mesure complète des composites 2D/3D.Prend en charge les capteurs sans contact, y compris les systèmes de sonde et de laser, et des supports de sonde de série RENSHAW, permettant une transformation automatique pour une mesure à grande échelle sur un seul appareil afin de maximiser la productivité.
