Système de mesure de vision CNC de la série HP pour l'inspection de précision au niveau du micron des composants de semi-conducteurs

HP Series CNC Vision Measuring System for Micron-Level Precision Inspection of Semiconductor Components

Informations de base

Lieu d'origine:	Guangdong, Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	série de puissances en chevaux

Quantité de commande min:	1 ensemble
Prix:	négociable
Détails d'emballage:	Boîtier en bois + boîtier sous vide
Délai de livraison:	15 ~ 20 jours
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement:	5 ensembles par mois

meilleur prix Contactez

Détail Infomation

Modèle:	Série HE	Nom du produit:	Instrument de mesure d'image entièrement automatique (type portique fixe) - HP442
Répétabilité:	1.5um	Précision:	1,6+L/200um
Résolution d'échelle linéaire:	0.5um (0,1um en option)	Mode de mesure:	Entièrement automatique
soutien:	OEM, ODM, personnalisé	Scénario d'application:	Laboratoire/industrie
Garantie:	12 mois	Poids (kg):	560
Mesurer la rage:	400/400/200
Mettre en évidence:	Machine de mesure à vision CNC HP , machines de mesure pour l'inspection des semi-conducteurs , Système de mesure de la vision de précision micronique

Description de produit

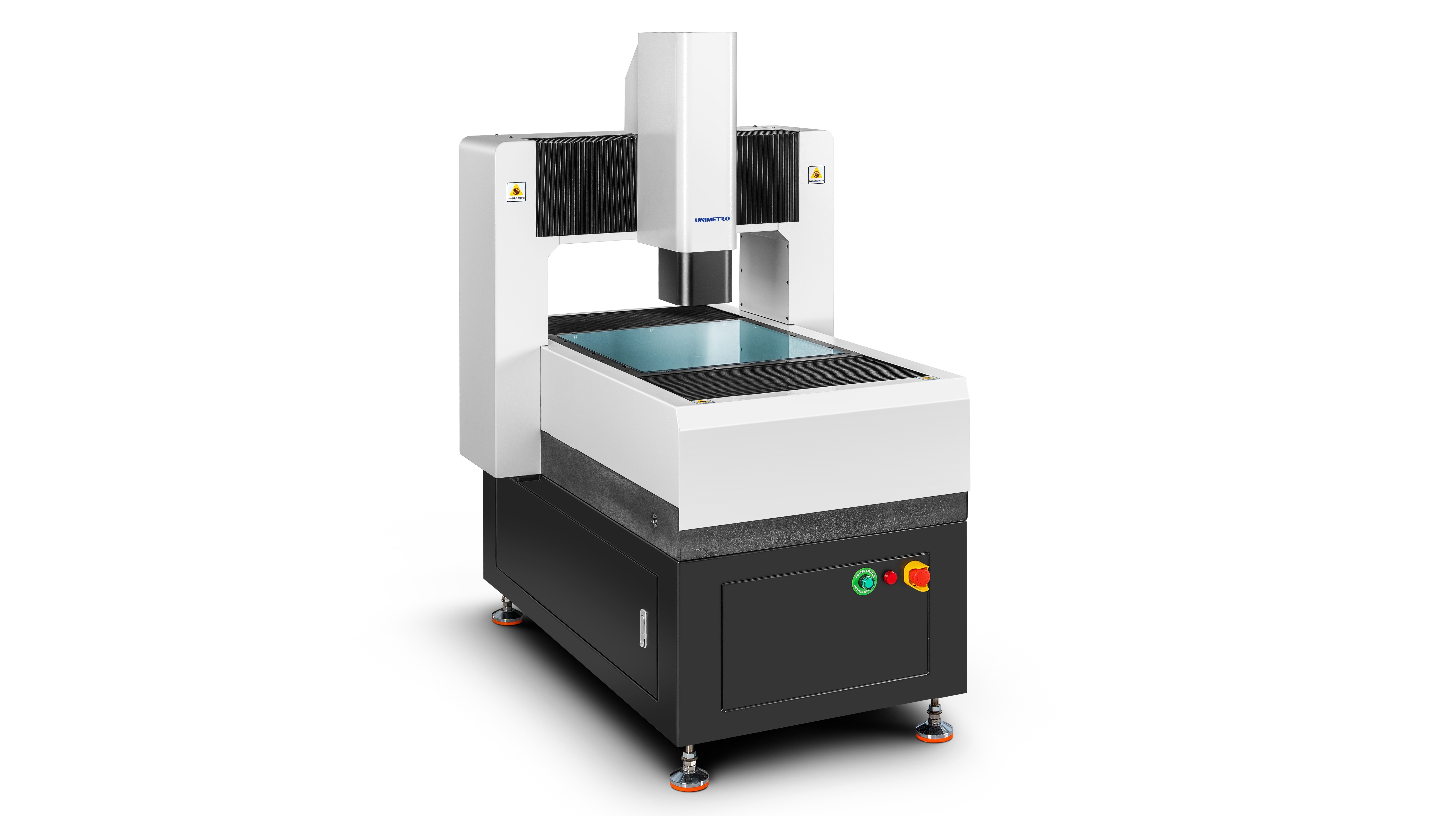

Machine de mesure de vision CNC série HP – Inspection de précision au micron pour les composants semi-conducteurs

Présentation du produit

HP : haute précision (haute précision)

Les principales caractéristiques de la machine à portique fixe sont une haute précision et une automatisation complète. « HP » dans ce contexte fait référence à la machine à portique comme à un « instrument d'inspection optique automatique de précision sans contact au niveau du micron ». Cela contribue à améliorer la précision globale de la production et la productivité pour les clients.

Spécifications techniques

Modèle	HP442	HP662	HP872
Dimensions (mm) (X x Y x Z)	92012001600	112014001600	132016001600
Plage de mesure (mm) (X x Y x Z)	400400200	600600200	800700200
Précision (euh)	1,6 +L/200	1,6 +L/200	1,6 +L/200
Répétabilité (euh)	1,5	1,5	1,5
Poids (kg)	560	860	1600
Résolution	0,5 μm (0,1 um en option)
Caméra	Caméra CCD couleur de qualité industrielle
Lentille	1x-10x (grossissement variable)
Grossissement	20X - 200X (Le grossissement varie en fonction du modèle de l'appareil photo sélectionné ; le grossissement réel dépend des données mesurées.)
Grossissement vidéo	18 ~ 195X (selon les différents modèles de caméra sélectionnée ; le grossissement réel dépend des données mesurées)
Distance de travail	85mm
Éclairage	Éclairage de surface programmable, éclairage parallèle inférieur à LED (en option : éclairage coaxial)
Système d'entraînement	Commande CNC, entraînement par moteur linéaire ; Contrôle de la poignée, contrôle de la souris/clavier
Résolution de l'échelle linéaire (um)	0,1um

Applications

Principales fonctionnalités

Conception de structure très rigide

L'ensemble de la structure du pont mobile à cadre fermé est adopté, la pièce de mesure est fixe, la capacité portante est grande et les performances de mouvement sont bonnes.
Introduire la technologie d’analyse par éléments finis dans la conception mécanique pour garantir une structure mécanique de haute rigidité et de haute précision.
Base en granit de grade 000, haute résistance, résistance à la corrosion et bonne stabilité.
Table de travail pour traitement de surface en oxyde d'aluminium, contrôle d'action rapide et flexible, durable et esthétique.

Configuration de haute précision

Règle à réseau ouvert RENISHAW, résolution 0,5um, haute précision et bonne stabilité.

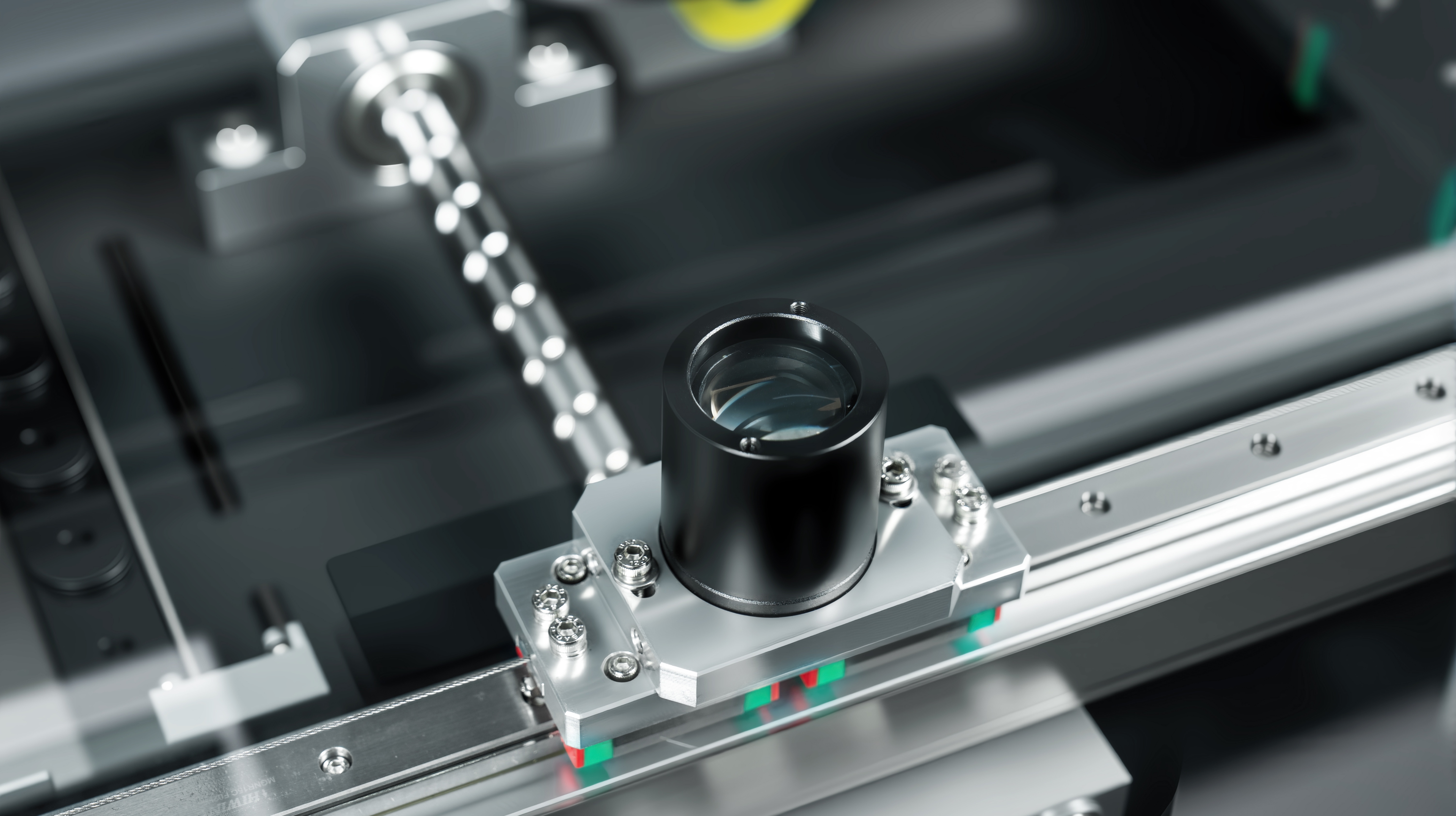

Le rail de guidage linéaire de précision, la vis à billes de la meuleuse et le servomoteur AC assurent la stabilité de la précision de positionnement du système de machine.
L'appareil photo numérique Giga couleur haute définition de 2 millions de pixels répond aux exigences d'observation claire et de mesure stable.
Objectif optique haute définition 6,5x, zoom automatique précis, calibrage rapide des pixels.

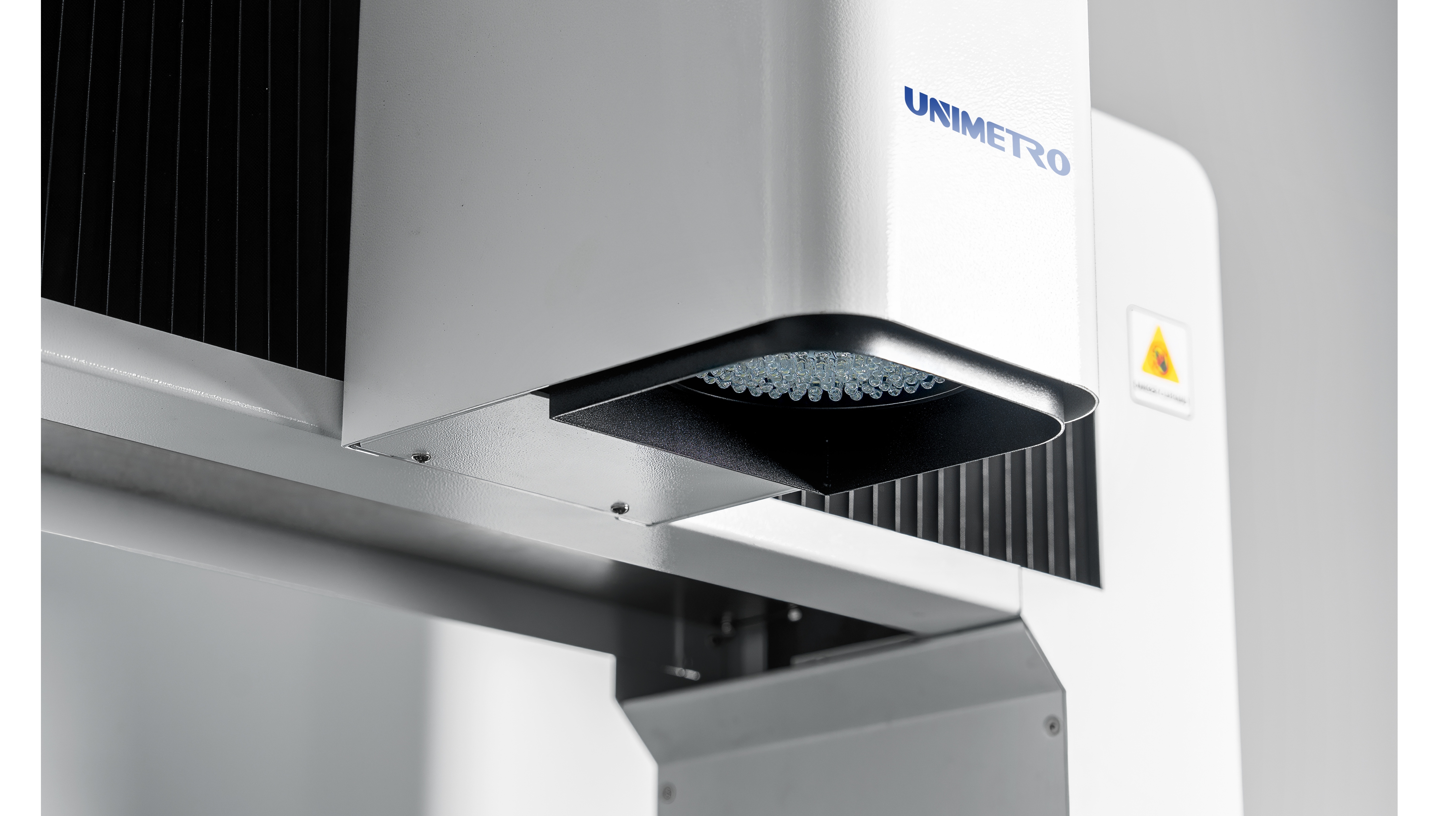

Source de lumière de surface LED programmable à 5 anneaux et 8 zones, système de source de lumière de contour LED parallèle à transmission, réglage intelligent de la luminosité à 256 niveaux.
Commande CNC à axe complet, servomoteur AC en boucle fermée.

Multi-capteur en option pour la mesure 3D

L'instrument de mesure de vision de type grand portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure composite 2D/3D complète. Il peut également être équipé de capteurs sans contact tels qu'une sonde et un laser. Il prend également en charge la série complète de supports de sonde RENSHAW, afin que les utilisateurs puissent effectuer la transformation automatique des mesures à grande échelle sur un seul appareil, améliorant ainsi considérablement la productivité.

Informations sur l'entreprise

Nos clients et agents

Foire aux questions

Q1 : Êtes-vous une usine ou une société commerciale ?

A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.

Q2 : Dans quel domaine votre entreprise est-elle principalement ?

A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des luminaires CMM et VMM, etc.

Q3 : Comment choisir la spécification appropriée ?

A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.

Q4 : Acceptez-vous un service personnalisé ?

A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.

Q5 : Quelle est votre période de garantie ?

A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
