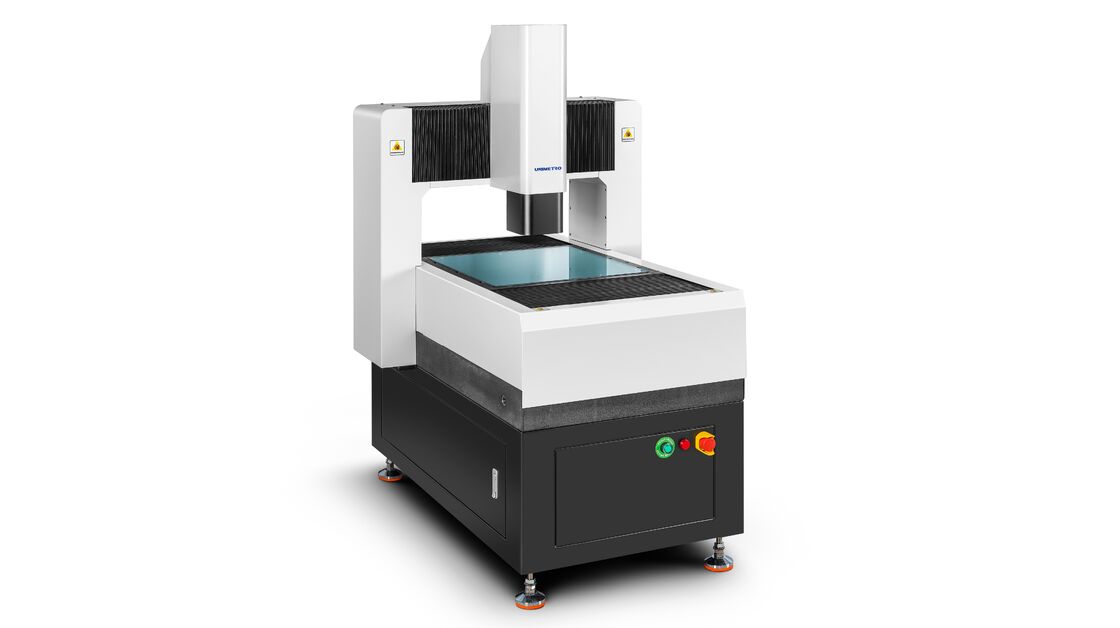

Machine de mesure de vision CNC de la série HP Inspection de précision au niveau du micron pour les composants de semi-conducteurs

HP: haute précision (haute précision)

Les principales caractéristiques de la machine à portique fixe sont une haute précision et une pleine automatisation."HP", dans ce contexte, désigne la machine à portique comme un "instrument d'inspection automatique de précision optique sans contact au niveau du micron"Il contribue à améliorer la précision globale de la production et la productivité pour les clients.

• L'ensemble de la structure de pont mobile à cadre fermé est adopté, la pièce de mesure est fixée, la capacité de support est grande et les performances de mouvement sont bonnes.
• Introduction de la technologie d'analyse des éléments finis dans la conception mécanique pour assurer une rigidité et une structure mécaniques de haute précision.
• Base en granit de qualité 000, haute résistance, résistance à la corrosion et bonne stabilité.
• Tableau de travail de traitement de surface d'oxyde d'aluminium, contrôle d'action rapide et flexible, durable et beau.

• RENISHAW réglaire de grille ouverte, résolution 0,5 mm, haute précision et bonne stabilité.

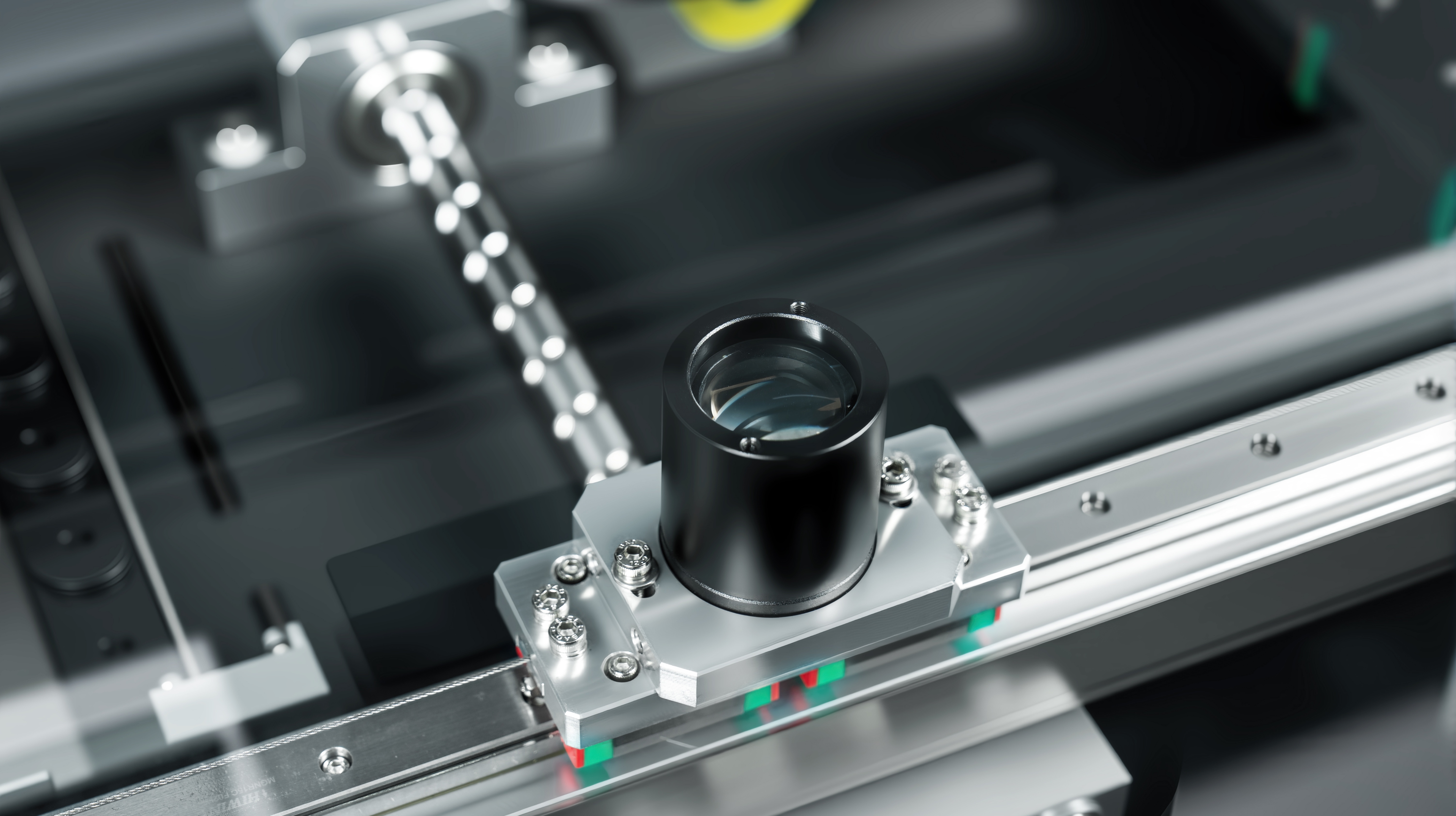

• Le rail de guidage linéaire de précision, la vis à bille de la meuleuse et le servo-moteur CA assurent la stabilité de la précision de positionnement du système de machine.
• L'appareil photo numérique Giga couleur haute définition de 2M pixels répond aux exigences d'observation claire et de mesure stable.
• 6.5x lentille optique haute définition, zoom automatique précis, étalonnage rapide des pixels.

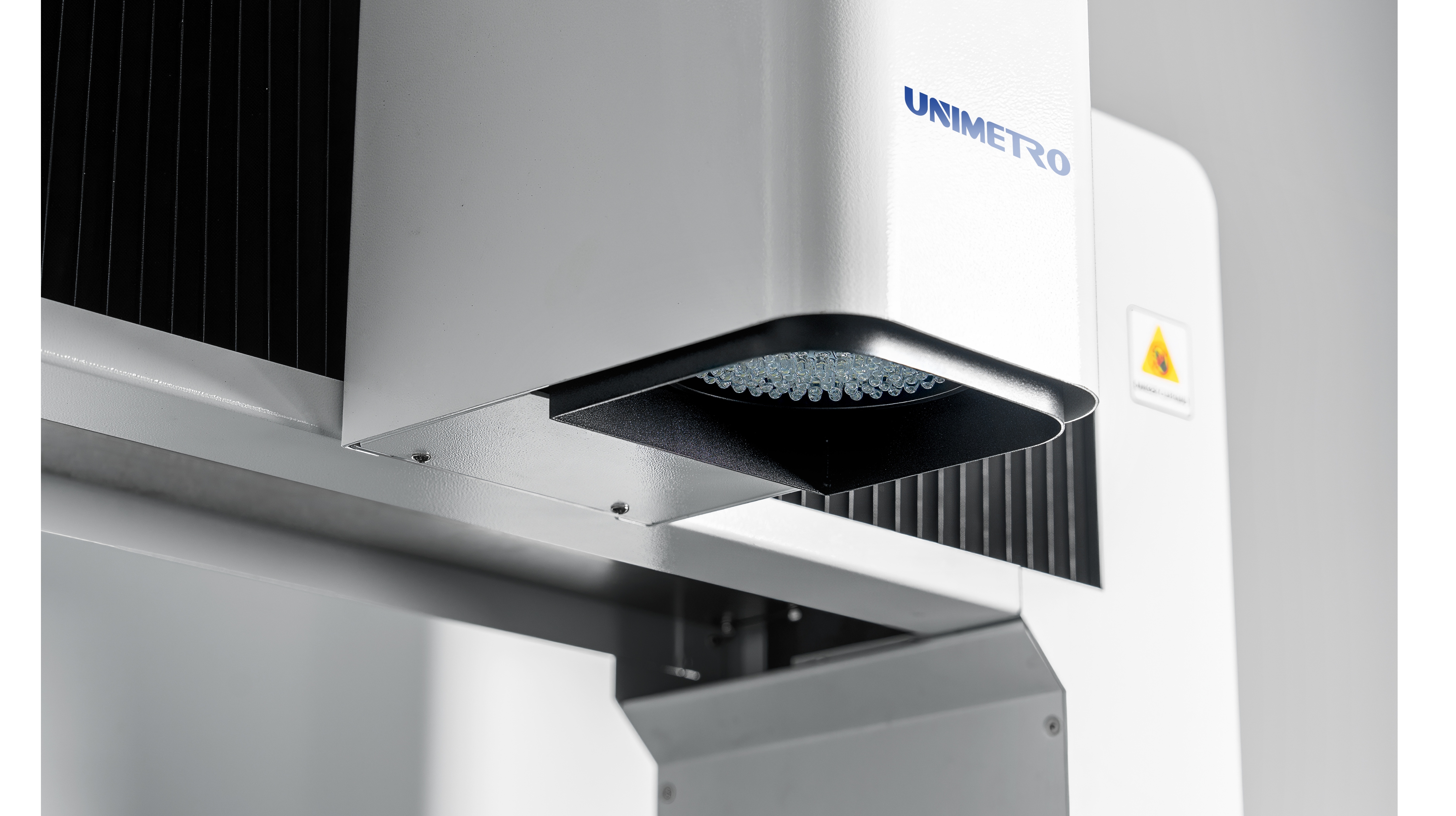

• Source lumineuse de surface LED programmable à 5 anneaux à 8 zones, système de source lumineuse de contour LED parallèle à la transmission, réglage intelligent de la luminosité à 256 niveaux.
• Contrôle CNC à axe complet, actionnement de servo-moteur en boucle fermée.

L'instrument de mesure de la vision de type portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure complète des composites 2D / 3D.Il peut également être équipé de capteurs sans contact tels que la sonde et le laser.Il prend également en charge la série complète de supports de sonde RENSHAW, de sorte que les utilisateurs peuvent effectuer la transformation automatique de la mesure à grande échelle sur un seul appareil, améliorant considérablement la productivité.
