Système de mesure de vision CNC série HP pour l'inspection des composants semi-conducteurs au niveau micronique

HP Series CNC Vision Measurement System for Micron-Level Semiconductor Component Inspection

Informations de base

Lieu d'origine:	Guangdong, Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	série de puissances en chevaux

Quantité de commande min:	1 ensemble
Prix:	négociable
Détails d'emballage:	Boîtier en bois + boîtier sous vide
Délai de livraison:	15 ~ 20 jours
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement:	5 ensembles par mois

meilleur prix Contactez

Détail Infomation

Modèle:	Série HE	Nom du produit:	Instrument de mesure d'image entièrement automatique (type portique fixe) - HP442
Répétabilité:	1.5um	Précision:	1,6+L/200um
Résolution d'échelle linéaire:	0.5um (0,1um en option)	Mode de mesure:	Entièrement automatique
soutien:	OEM, ODM, personnalisé	Scénario d'application:	Laboratoire/industrie
Garantie:	12 mois	Poids (kg):	560
Précision de répétabilité (um):	1,5
Mettre en évidence:	Machine de mesure de la vision CNC de la série HP , machines d'inspection de composants de semi-conducteurs , mesure de la vision de précision au niveau des microns

Description de produit

Machine de mesure de vision CNC série HP – Inspection de précision au micron pour les composants semi-conducteurs

Présentation du produit

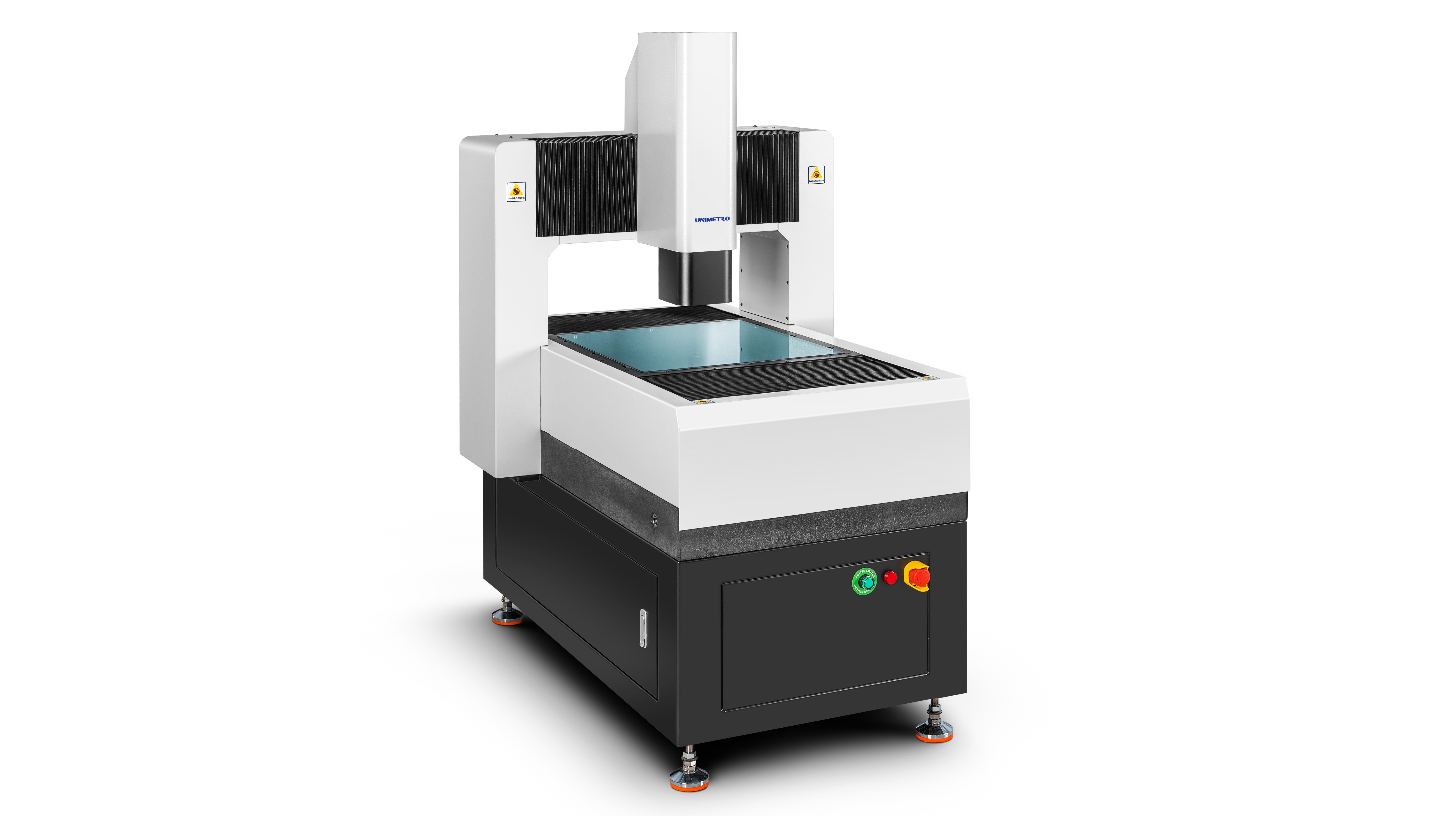

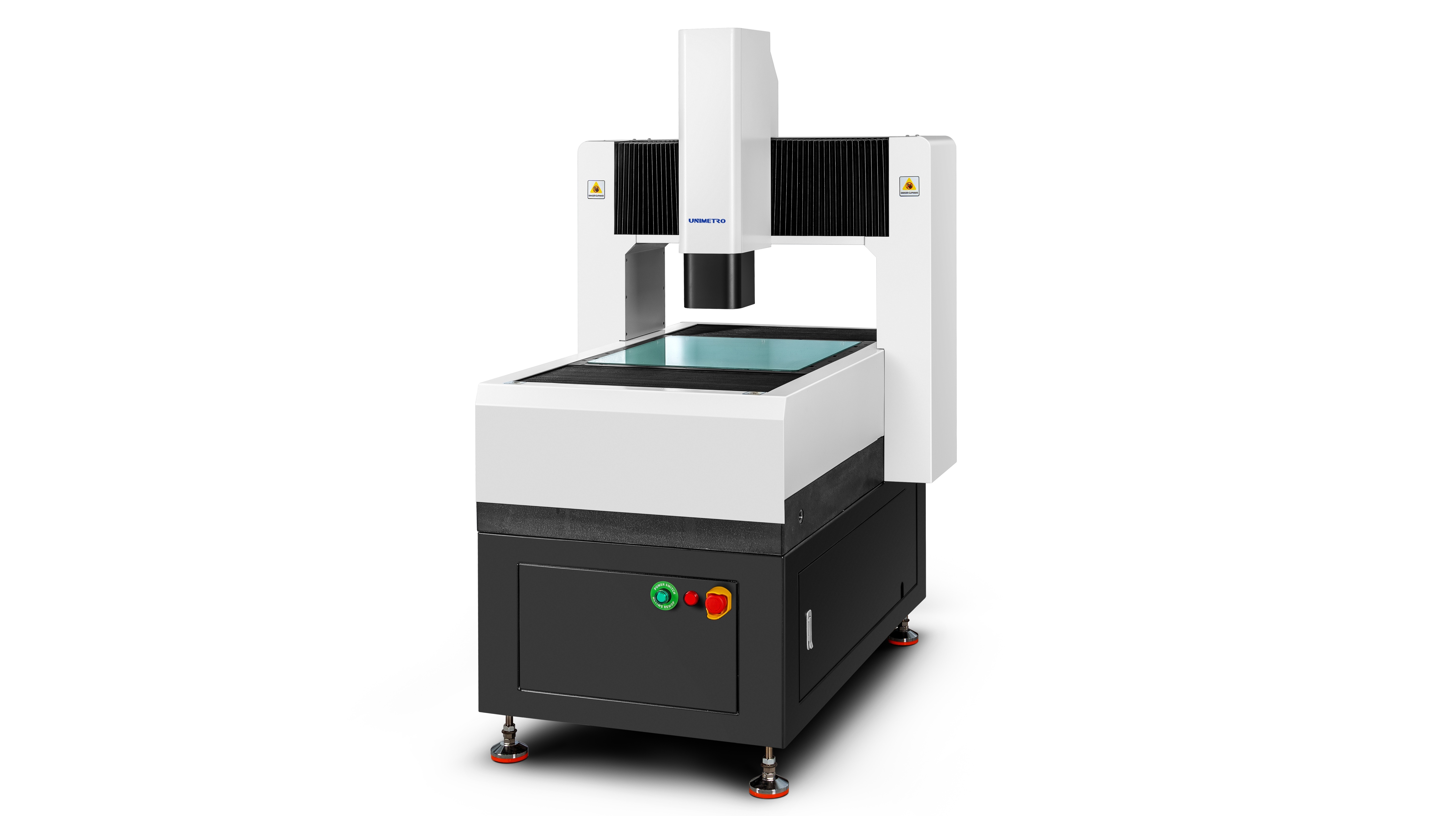

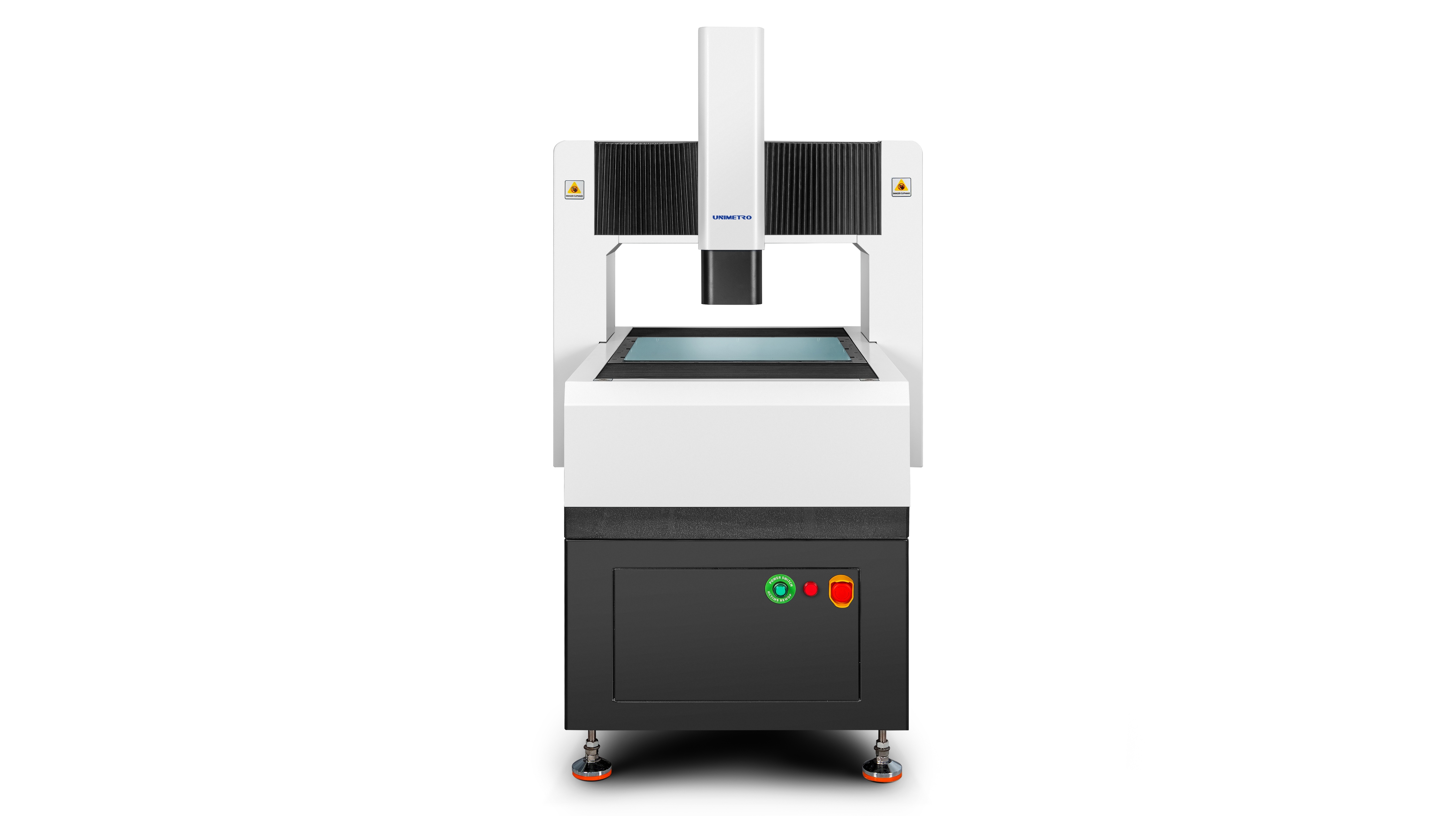

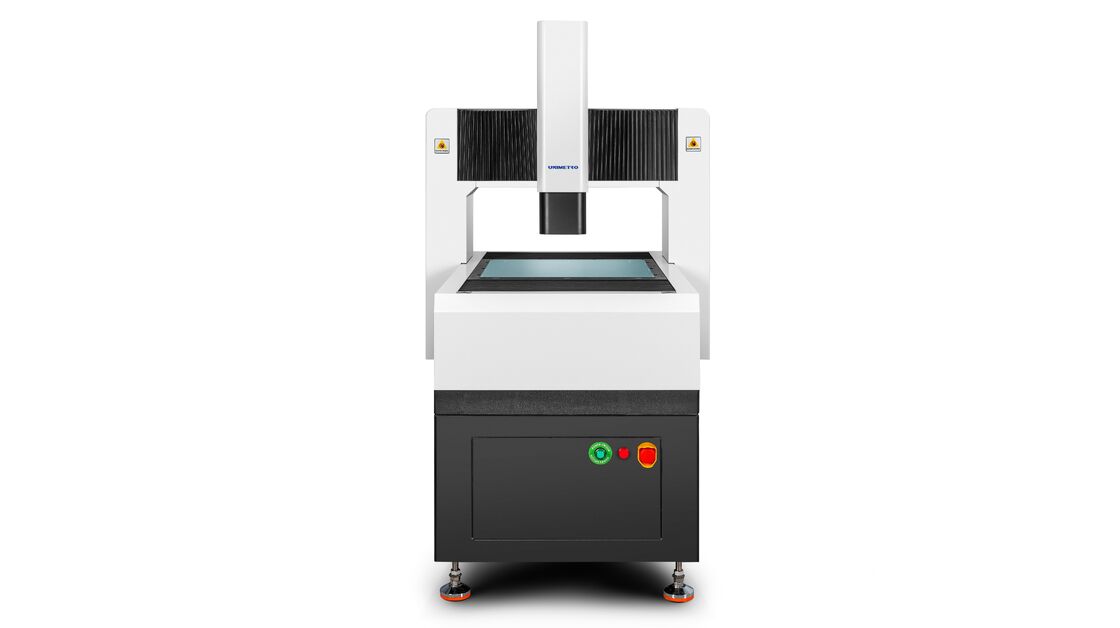

HP442 - Instrument de mesure d'image entièrement automatique (type à portique fixe)

HP : Haute Précision (Haute Précision). Les principales caractéristiques de la machine à portique fixe sont une haute précision et une automatisation complète. « HP » dans ce contexte fait référence à la machine à portique comme à un « instrument d'inspection optique automatique de précision sans contact au niveau du micron ». Cela contribue à améliorer la précision globale de la production et la productivité pour les clients.

Spécifications techniques

Modèle	HP442	HP662	HP872
Dimensions (mm) (X * Y * Z)	92012001600	112014001600	132016001600
Plage de mesure (mm) (X * Y * Z)	400400200	600600200	800700200
Précision (μm)	1,6 +L/200	1,6 +L/200	1,6 +L/200
Répétabilité (μm)	1,5	1,5	1,5
Poids (kg)	560	860	1600

Spécifications supplémentaires

Résolution:0,5 μm (0,1 μm en option)
Caméra:Caméra CCD couleur de qualité industrielle
Lentille:1x-10x (grossissement variable)
Grossissement:20X - 200X (varie selon le modèle d'appareil photo)
Grossissement vidéo :18 ~ 195X (varie selon le modèle d'appareil photo)
Distance de travail :85mm
Éclairage:Éclairage de surface programmable, éclairage parallèle inférieur à LED (en option : éclairage coaxial)
Système d'entraînement :Commande CNC, entraînement par moteur linéaire ; Joystick, contrôle du clavier de la souris
Résolution d'échelle linéaire :0,1 μm

Applications

Principales fonctionnalités

Conception de structure très rigide

Structure de pont mobile à cadre entièrement fermé avec pièce de mesure fixe, offrant une grande capacité portante et d'excellentes performances de mouvement
Technologie d'analyse par éléments finis intégrée à la conception mécanique pour une rigidité élevée et une structure de précision
Base en granit de grade 000 à haute résistance, résistance à la corrosion et excellente stabilité
Table de travail pour traitement de surface en oxyde d'aluminium pour un contrôle d'action rapide et flexible, une durabilité et une esthétique

Configuration de haute précision

Règle à grille ouverte RENISHAW avec une résolution de 0,5 μm pour une précision et une stabilité élevées

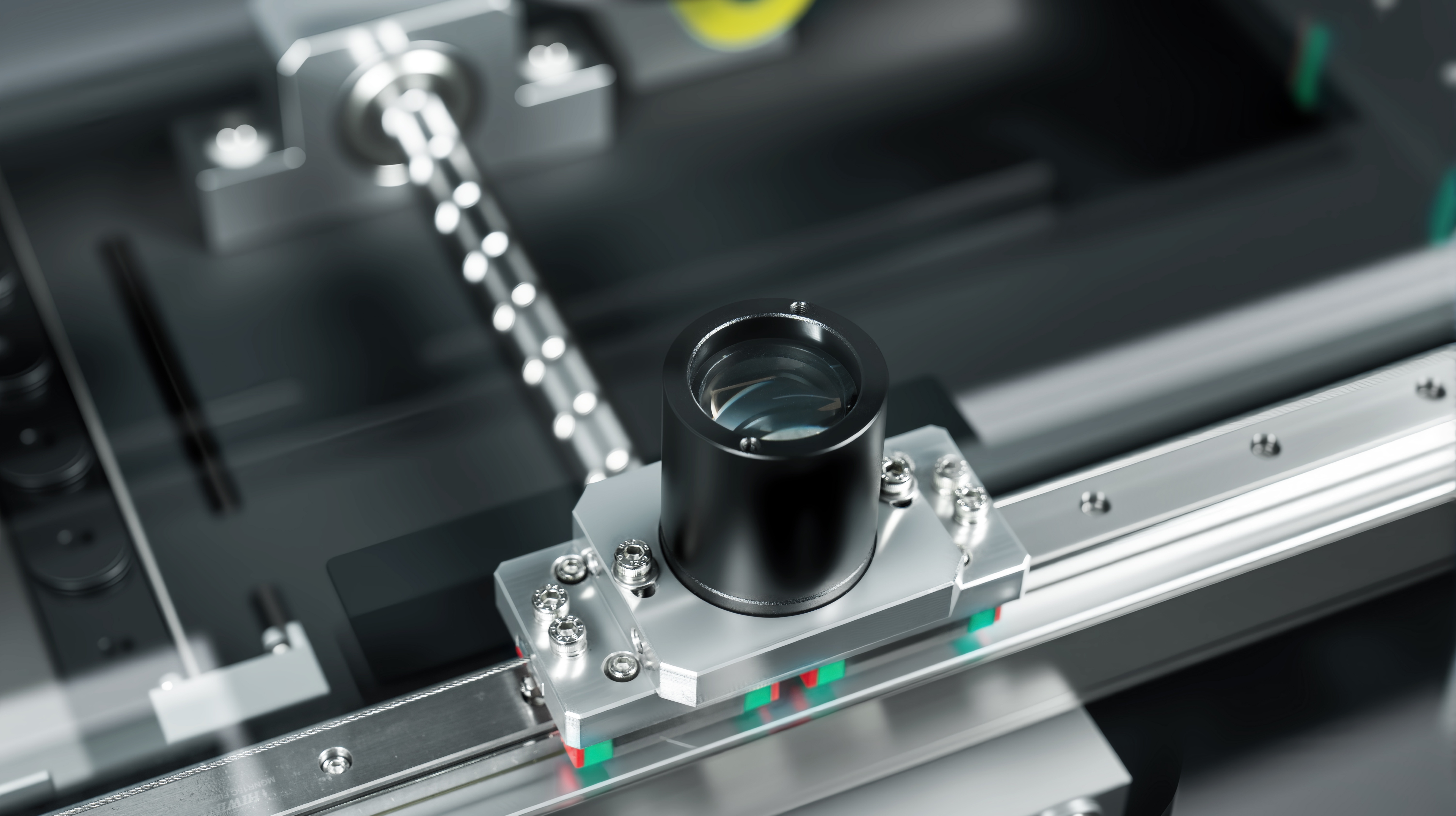

Le rail de guidage linéaire de précision, la vis à billes de la meuleuse et le servomoteur AC assurent la stabilité de la précision du positionnement
Appareil photo numérique Giga couleur haute définition de 2 millions de pixels pour une observation claire et une mesure stable
Objectif optique haute définition 6,5x avec zoom automatique précis et calibrage rapide des pixels

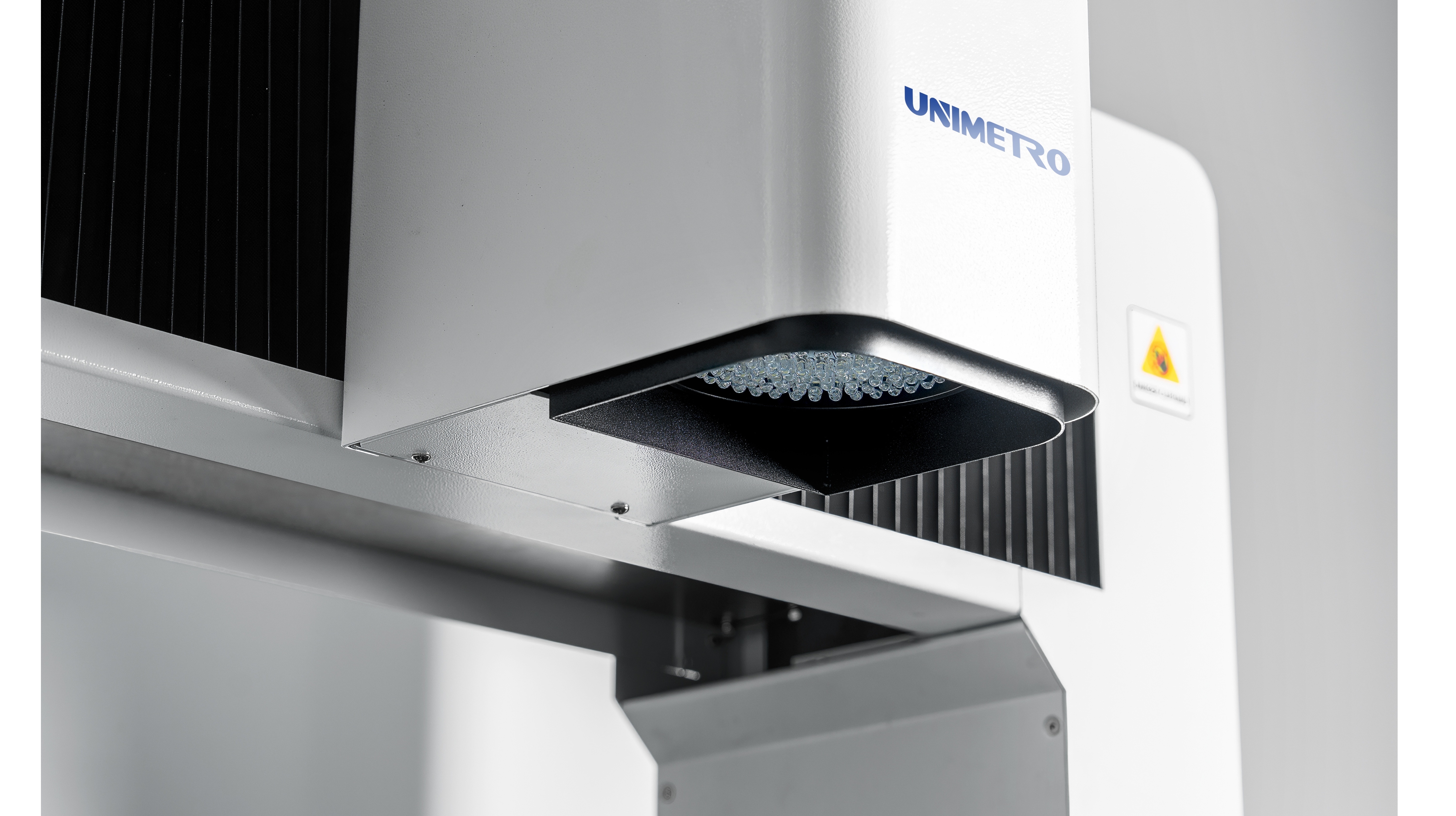

Source lumineuse de surface LED programmable à 5 anneaux et 8 zones avec système de source lumineuse de contour LED parallèle à transmission et réglage intelligent de la luminosité sur 256 niveaux.
Commande CNC à axe complet avec servomoteur AC en boucle fermée

Multi-capteur en option pour la mesure 3D

L'instrument de mesure de vision de type grand portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure composite 2D/3D complète. Il peut également être équipé de capteurs sans contact tels qu'une sonde et un laser. Prend en charge la série complète de supports de sonde RENSHAW, permettant aux utilisateurs d'effectuer la transformation automatique des mesures à grande échelle sur un seul appareil, améliorant ainsi considérablement la productivité.

Informations sur l'entreprise

Nos clients et agents

Foire aux questions

Q1 : Êtes-vous une usine ou une société commerciale ?

A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.

Q2 : Dans quel domaine votre entreprise est-elle principalement ?

A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des luminaires CMM et VMM, etc.

Q3 : Comment choisir la spécification appropriée ?

A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.

Q4 : Acceptez-vous un service personnalisé ?

A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.

Q5 : Quelle est votre période de garantie ?

A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
