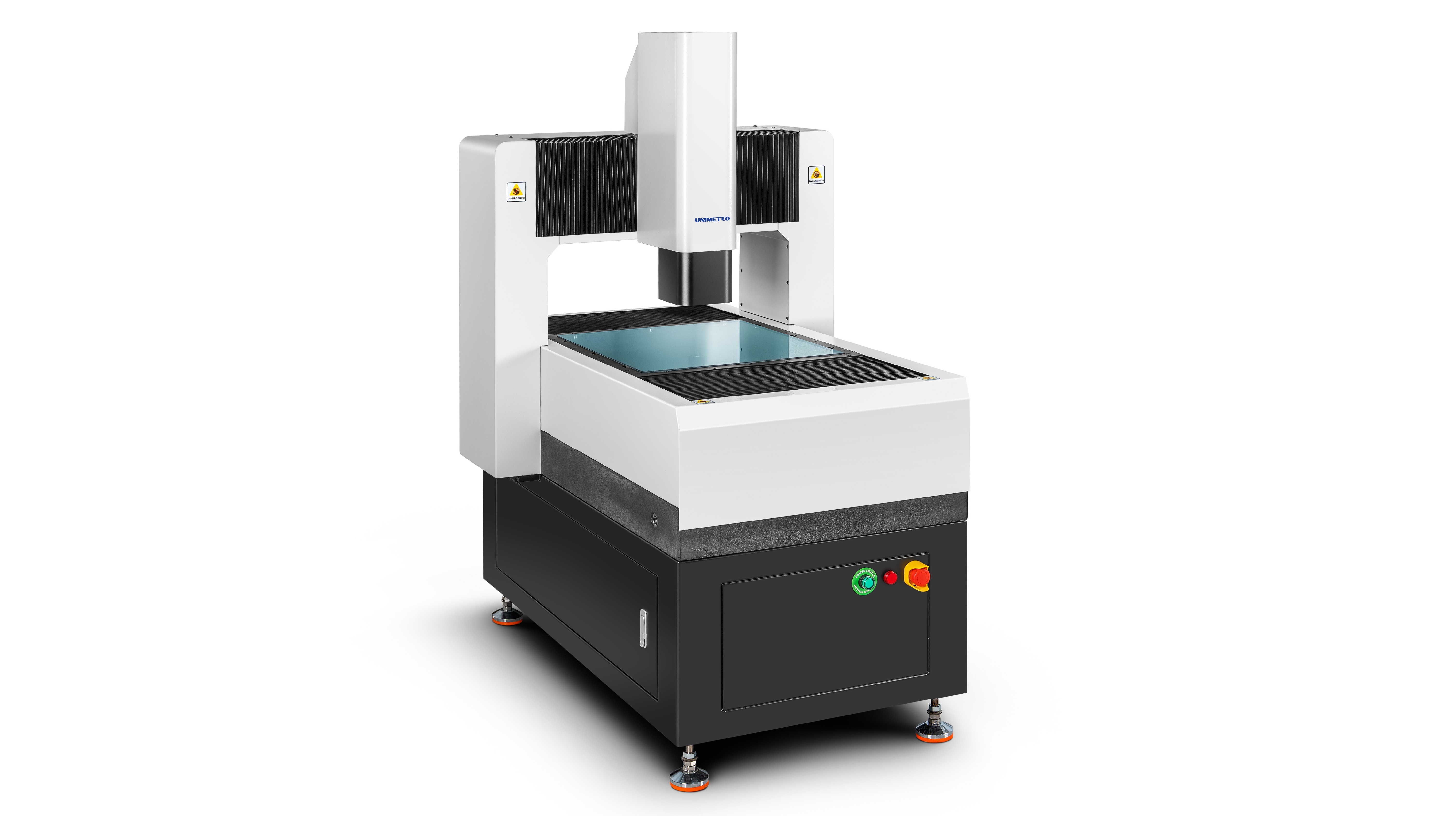

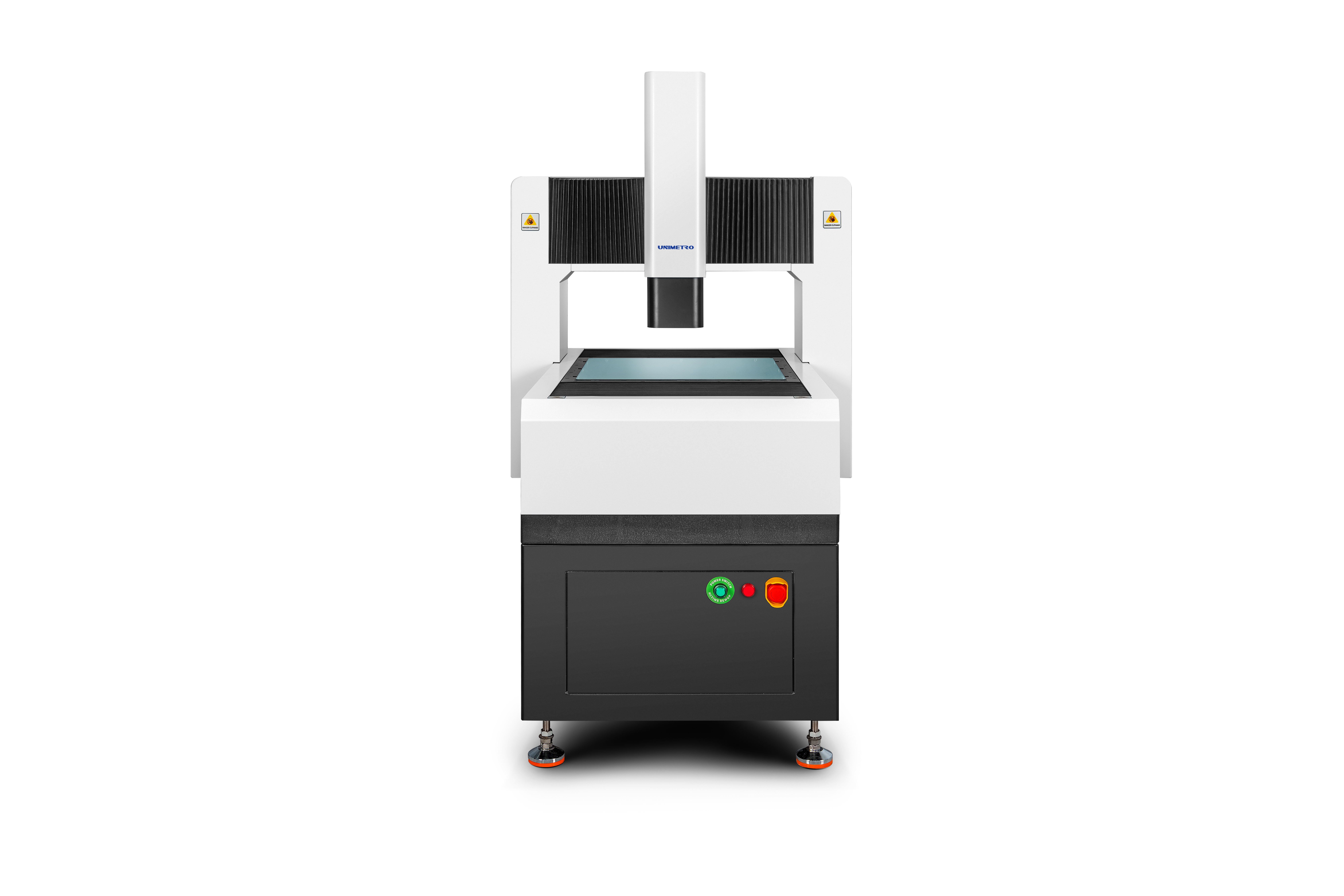

HP série Vmm 3D Vision avancée Mesure sans contact pour l'inspection de précision 3C

HP: haute précision (haute précision)
Les principales caractéristiques de la machine à portique fixe sont une haute précision et une pleine automatisation."HP", dans ce contexte, désigne la machine à portique comme un "instrument d'inspection automatique de précision optique sans contact au niveau du micron"Il contribue à améliorer la précision globale de la production et la productivité pour les clients.

Résolution:0.5 μm (0,1 μm optionnellement)

La caméra:Caméra CCD couleur de qualité industrielle

Lentille:1x-10x (agrandissement variable)

Le grossissement:20X - 200X (Le grossissement varie en fonction du modèle de l'appareil photo sélectionné; le grossissement réel est soumis aux données mesurées.)

Le grossissement vidéo:18~195X (selon les différents modèles de la caméra sélectionnée; le grossissement réel dépend des données mesurées)

Distance de travail:85 mm

Éclairage:Éclairage de surface programmable, éclairage parallèle de fond LED (facultatif: éclairage coaxial)

Système de conduite:Contrôle CNC, entraînement moteur linéaire; contrôle du manche, contrôle de la souris/clavier

Résolution à échelle linéaire:0.1 μm

• L'ensemble de la structure de pont mobile à cadre fermé est adopté, la pièce de mesure est fixée, la capacité de support est grande et les performances de mouvement sont bonnes.
• Introduction de la technologie d'analyse des éléments finis dans la conception mécanique pour assurer une rigidité et une structure mécaniques de haute précision.
• Base en granit de qualité 000, haute résistance, résistance à la corrosion et bonne stabilité.
• Tableau de travail de traitement de surface d'oxyde d'aluminium, contrôle d'action rapide et flexible, durable et beau.

• RENISHAW règle de grille ouverte, résolution 0,5 μm, haute précision et bonne stabilité.

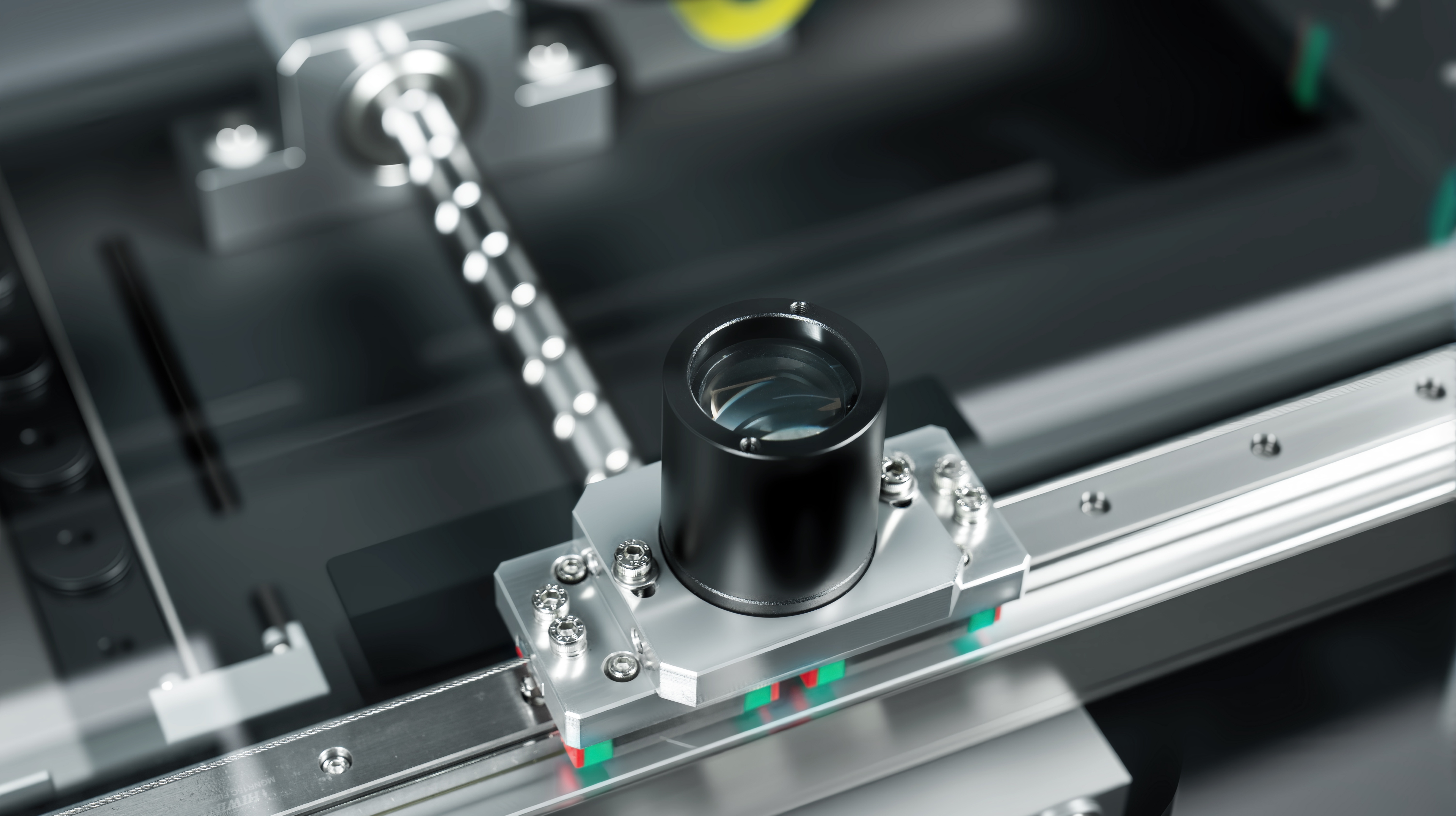

• Le rail de guidage linéaire de précision, la vis à bille de la meuleuse et le servo-moteur CA assurent la stabilité de la précision de positionnement du système de machine.
• L'appareil photo numérique Giga couleur haute définition de 2M pixels répond aux exigences d'observation claire et de mesure stable.
• 6.5x lentille optique haute définition, zoom automatique précis, étalonnage rapide des pixels.
• Source lumineuse de surface LED programmable à 5 anneaux à 8 zones, système de source lumineuse de contour LED parallèle à la transmission, réglage intelligent de la luminosité à 256 niveaux.
• Contrôle CNC à axe complet, actionnement de servo-moteur en boucle fermée.

L'instrument de mesure de la vision de type portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure complète des composites 2D / 3D.Il peut également être équipé de capteurs sans contact tels que la sonde et le laser.Il prend également en charge la série complète de supports de sonde RENSHAW, de sorte que les utilisateurs peuvent effectuer la transformation automatique de la mesure à grande échelle sur un seul appareil, améliorant considérablement la productivité.
