Instrument de mesure optique manuel pesant 190 kg pour équipement de communication

Machine de mesure vidéo d'instrument optique manuel pour la mesure 2d

Description

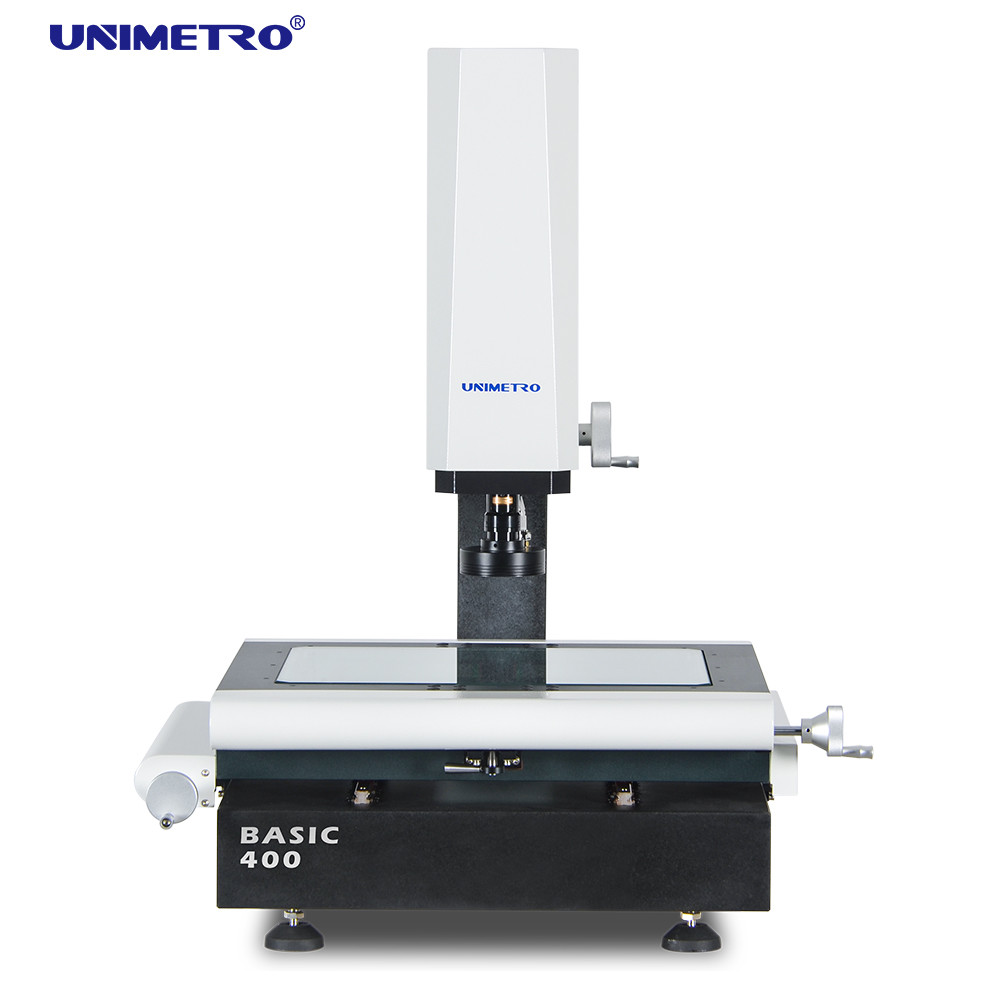

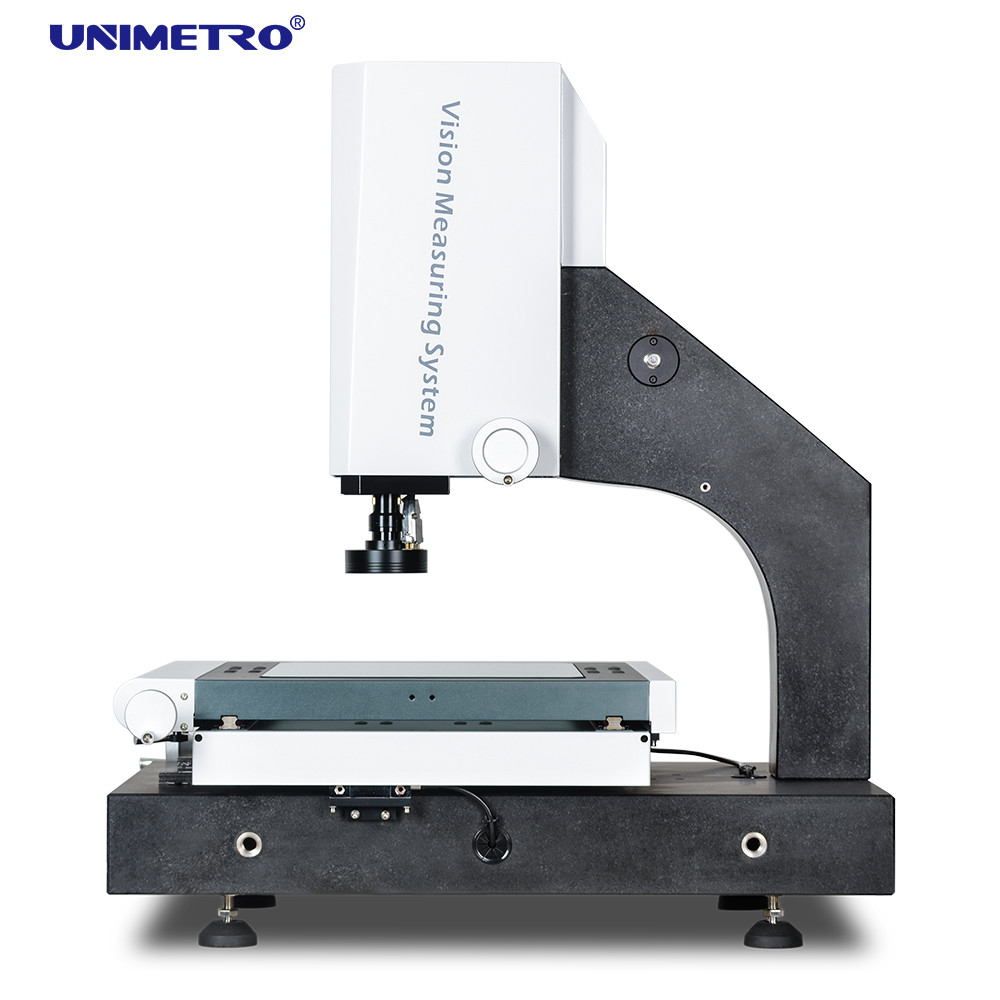

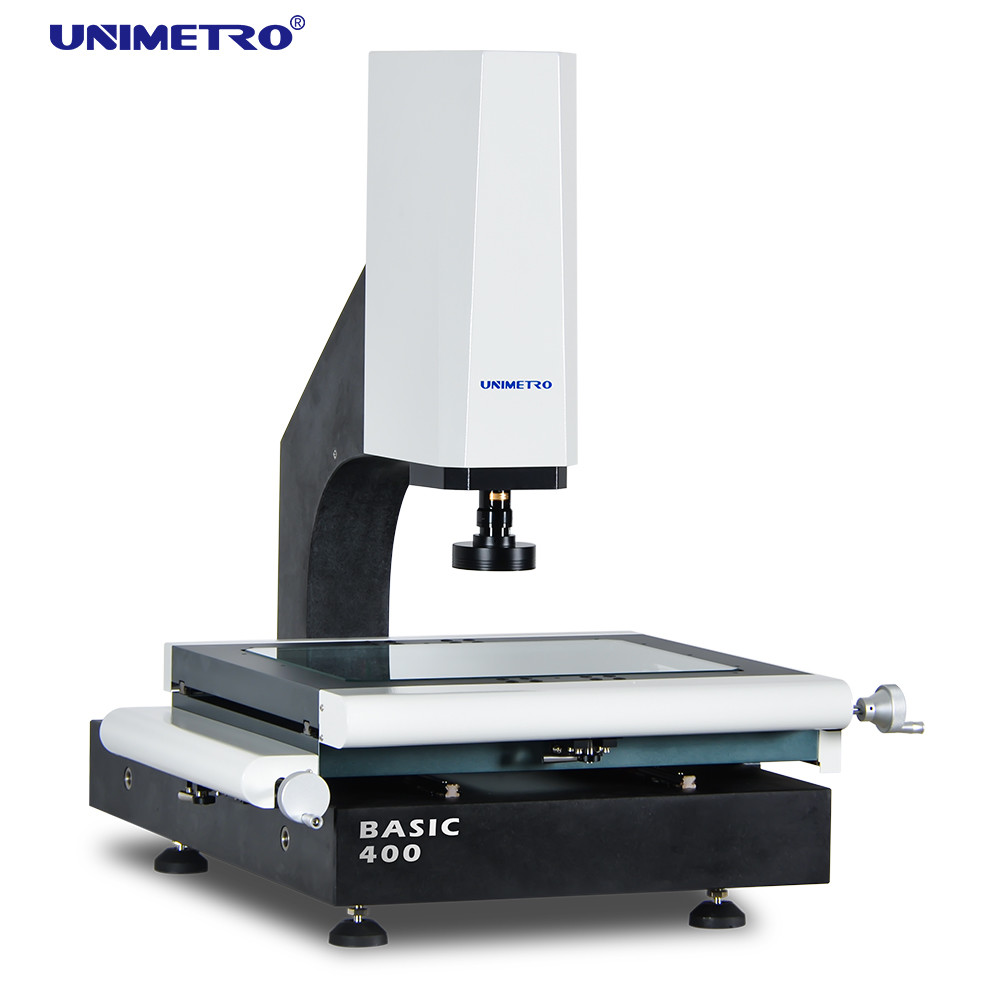

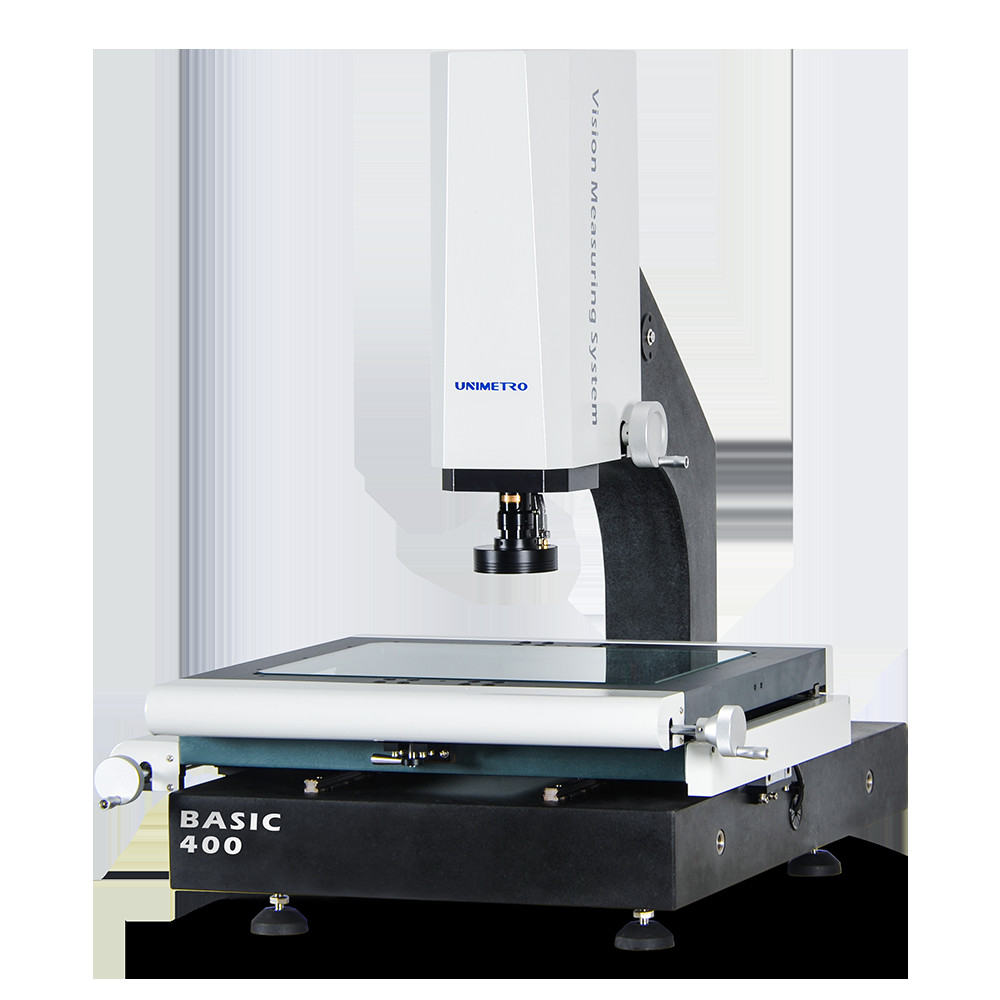

La machine de mesure de vision est un instrument utilisé pour mesurer avec précision les dimensions physiques, avec une précision allant jusqu'au niveau du micron. Il s'agit d'un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce à usiner, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.

◉ La machine de mesure de vision de la série BASIC est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure précise des dimensions 2D et aux utilisateurs finaux de différentes industries, comme les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux, l'aviation... etc.
◉ La série BASIC VMM est le modèle le plus courant pour la plupart des usines fabriquant des pièces précises. Il convient aux applications de mesure d'échantillons en petites quantités. La commande manuelle à 3 axes, avec un logiciel convivial, permet à l'opérateur de gérer l'utilisation de la machine en très peu de temps.

◉ Utilisation de granit de haute précision et stabilité comme base et colonne de machine, avec capteur linéaire haute résolution à 3 axes de 0,0005 mm
----Assurer les hautes performances et la précision de chaque machine.
◉ Utilisation d'un chemin de guidage linéaire HIWIN et d'un rail de guidage linéaire de haute précision, avec étape de travail en aluminium et traitement de surface par anodisation dure.
---- Assure des performances dynamiques élevées et une longue durée de vie de la machine.
◉ Utilisation d'un boîtier de commande intégré développé par UNIMETRO, pour les échelles linéaires, le contrôle de la lumière et le transfert de signal de sonde tactile.
---- Assurer un câblage et une maintenance faciles. Augmente considérablement la stabilité de la machine.
◉ Lumière LED de contour programmable avec chemin lumineux parallèle, évite la déformation de l'image.
---- Assure la précision des mesures.
◉ Avec l'anneau lumineux LED à 8 sections de contrôle logiciel, offre plusieurs angles d'éclairage et luminosité.
---- Convient aux pièces de formes et de matériaux différents.
◉ Les paramètres d'éclairage peuvent être enregistrés dans le programme de mesure des pièces, les utilisateurs n'ont pas besoin de les ajuster pendant le processus de mesure.
---- Utilisation conviviale et pratique.

Domaine d'application

◆ Industrie du moule

◆Fabrication automobile

◆Industrie médicale

◆Fabrication mécanique

◆Industrie numérique 3C

◆Production de PCB

Etc.

Configuration matérielle

◆ Voie de guidage linéaire HIWIN

◆ Étape de travail de l'aluminium et anodisation dure

◆ Boîtier de commande intégré

◆ Échelles linéaires à 3 axes avec une résolution de 0,5 um

◆ Groupe d'éclairage parallèle à LED multifonctions

◆ Caméra CCD haute résolution de qualité industrielle

◆ Objectif zoom manuel bosselé 0,7-4,5X à haute répétabilité

◆ Prise en charge de plusieurs accessoires externes

Paramètres

Présentation du logiciel

◉ Saisissez le fichier CAO et mesurez

◉ Tableau de pièces et mesure macro

◉ Mise au point automatique et mesure de la hauteur

◉ La fonction de navigation permet une localisation rapide

◉ Fonction de mesure géométrique puissante

◉ Plusieurs rapports de données et fonction de sortie de données graphiques



◉ Programme utilisateur flexible

◉ Création d'éléments de référence

◉ Fonction de détection de bord puissante

◉ Prise en charge de plusieurs accessoires externes

◉ Calcul automatique de la tolérance géométrique des éléments

◉ Mesurer rapidement et facilement une production complexe

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des accessoires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
