Machine de mesure simple de coordonnée du cadre 3D CMM avec le grand voyage

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: ISO
Numéro de modèle: Krypton
Quantité de commande min: 1set
Prix: Negotiable
Détails d'emballage: CAS EN BOIS
Délai de livraison: 40-45days
Conditions de paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 10 réglé par mois
Détail Infomation
Nom de produit: Machine de mesure simple de coordonnée du cadre CMM avec le grand voyage Modèle: Krypton
MPEe: ≤ 1.5+L/350 (μm) MPEp: ≤ 1.5μm
Garantie: 12 mois avantage: Gamme de grande précision et étendue, stable
Surligner:

machine de mesure de la coordonnée 1.5um

,

machine de mesure du même rang de 3D CMM

,

OIN de machine de mesure de la coordonnée 3D


Description de produit


Machine de mesure simple de coordonnée du cadre CMM avec le grand voyage
---------------------------------------Aperçu de produit

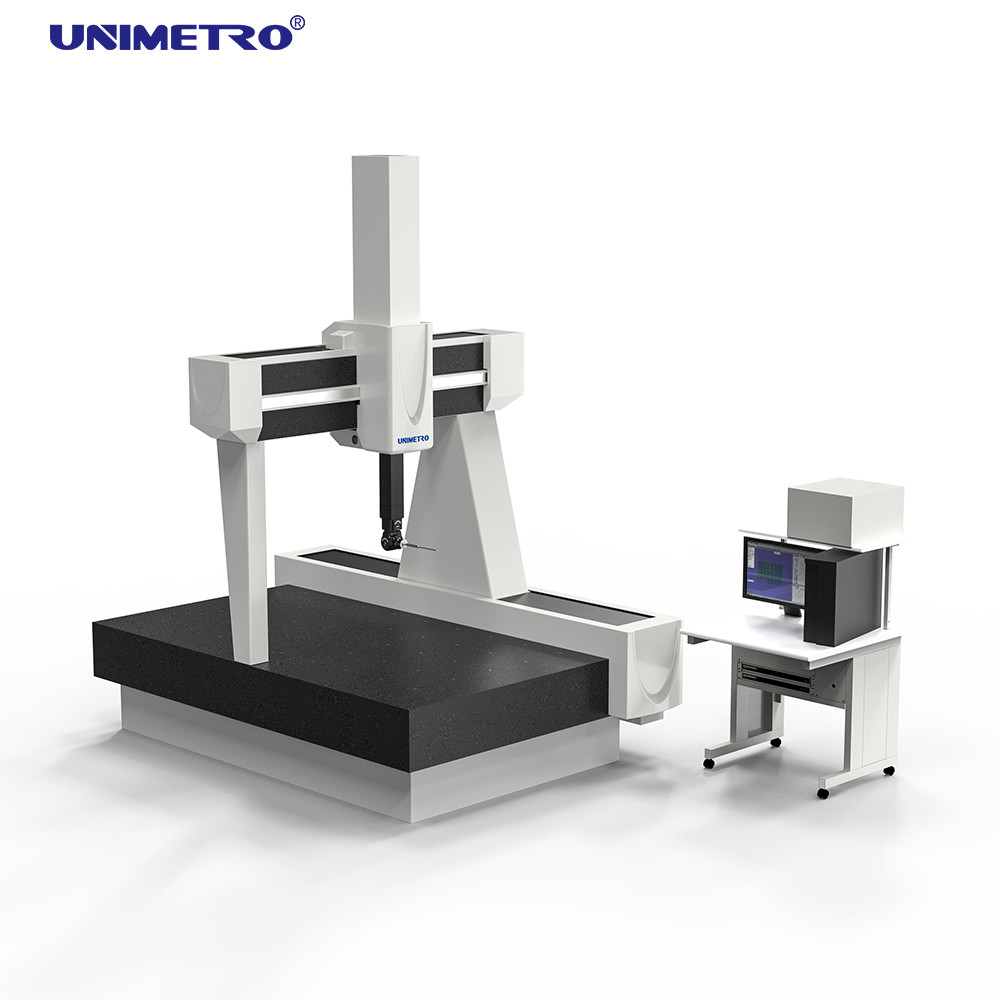

Machine de mesure simple de coordonnée du cadre 3D CMM avec le grand voyage 0

Le « krypton » est un à haute précision, la haut-fiabilité, machine de mesure à grande échelle de trois-coordonnée, avec une conception élevée unilatérale unique. Basé sur le concept de construction modulaire universel, il assure la fiabilité élevée pour toutes sortes de machines de mesure du même rang, et il est facile de maintenir.
L'instrument de mesure de trois-coordonnée de diverses caractéristiques de ce modèle inclut un rail d'extension de plus que les 10m, qui peuvent être installés sous la surface au sol.
La série de krypton d'instruments de mesure de trois-coordonnée soutenir un grand choix de méthodes de mesure, y compris le contact
Envoyant la mesure de sonde numérique, le balayage analogue de sonde de contact continu et le balayage de sonde de laser, toutes ces options de sonde sont entièrement interchangeables, ce qui aident des milliers de mesure géométriques et de pièces de libre-forme.
------------------------------Paramètres techniques :


Nom de produit Machine de mesure simple de coordonnée du cadre CMM avec le grand voyage
  Chaîne de voyage (millimètres) Exactitude (um)
Série de Kr Axe des abscisses Axe des ordonnées Axe de Z MPEe MPEp
1000 1000-5000 800 1.5+L/350um 1.5um
1200 1000-5000 1000
1500 2000-5000 1200,1300,1500
1600,1800,2000,2500 2000-5000 1500
2500 2500-6000 1800
2500 2500-8000 2000
Système logiciel Commutateur de mesure Version avancée rationnelle-DMIS (DAO)
Manuel Manual+disk

Système de contrôle
et système de sonde

Incluez la manette

Le système de contrôle de RENISHAW, incluent la manette de MCU

Ensemble de sonde

RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M…

Stylet de sonde

Stylet de RENISHAW m2 M3

 Machine de mesure simple de coordonnée du cadre 3D CMM avec le grand voyage 1


-----------------------------Application typique

· Grandes pièces de moteur et de boîte de vitesse
· Pièces d'aviation et pièces structurelles
· Grande vitesse
· Grande turbine à vapeur pour la centrale
· Moteurs et propulseurs marins

· Pièces de train


--------------------------------Caractéristiques


  • L'exactitude élevée de structure-le de rail est stable et considérablement améliorée :

L'utilisation du type unilatéral de viaduc sur la machine de mesure trois du même rang réduit considérablement l'erreur d'Abbe, fait l'exactitude plus haut, et la stabilité est également considérablement améliorée.


  • La voie de guidage-plein gyroscopique a enfermé, tout le matériel de granit :

Nous sommes équipés des rails de guide inclus sur toutes les machines, qui peuvent empêcher des dommages à la voie provoquée par érosion externe de la poussière, et sommes protégés contre la pollution et la température. C'est particulièrement important pour l'environnement dur. Chacune des trois haches est fait de granit, qui est anticorrosion et a exactement le même coefficient de dilatation thermique, ainsi l'exactitude est plus haute !


-----------------------------Logiciel

Progiciel rationnel-DMIS

Machine de mesure simple de coordonnée du cadre 3D CMM avec le grand voyage 2
Machine de mesure simple de coordonnée du cadre 3D CMM avec le grand voyage 3

Une machine de mesure du même rang est un dispositif qui mesure la géométrie des objets physiques en sentant les points discrets sur la surface de l'objet avec une sonde. De divers types de sondes sont employés dans CMMs, y compris mécanique, optique, le laser, et la lumière blanche.





") ; affichage : en ligne-bloc ; taille : 24px ; largeur : 24px ; au dessus de la marge : -1px ; transformez : rotateZ (- 180deg) ; « >

Il y a quatre types de CMMs, nous a ainsi laissés parler de eux.
  • Type CMM de pont. Le premier type de CMM est également le plus commun. …
  • Type CMM de portique. CMMs de style du portique sont employés pour de grands produits que telles sont des automobiles où le plancher lui-même peut servir de donnée. …
  • Type en porte-à-faux CMM. Sont après les machines en porte-à-faux. …
  • Bras horizontal.
