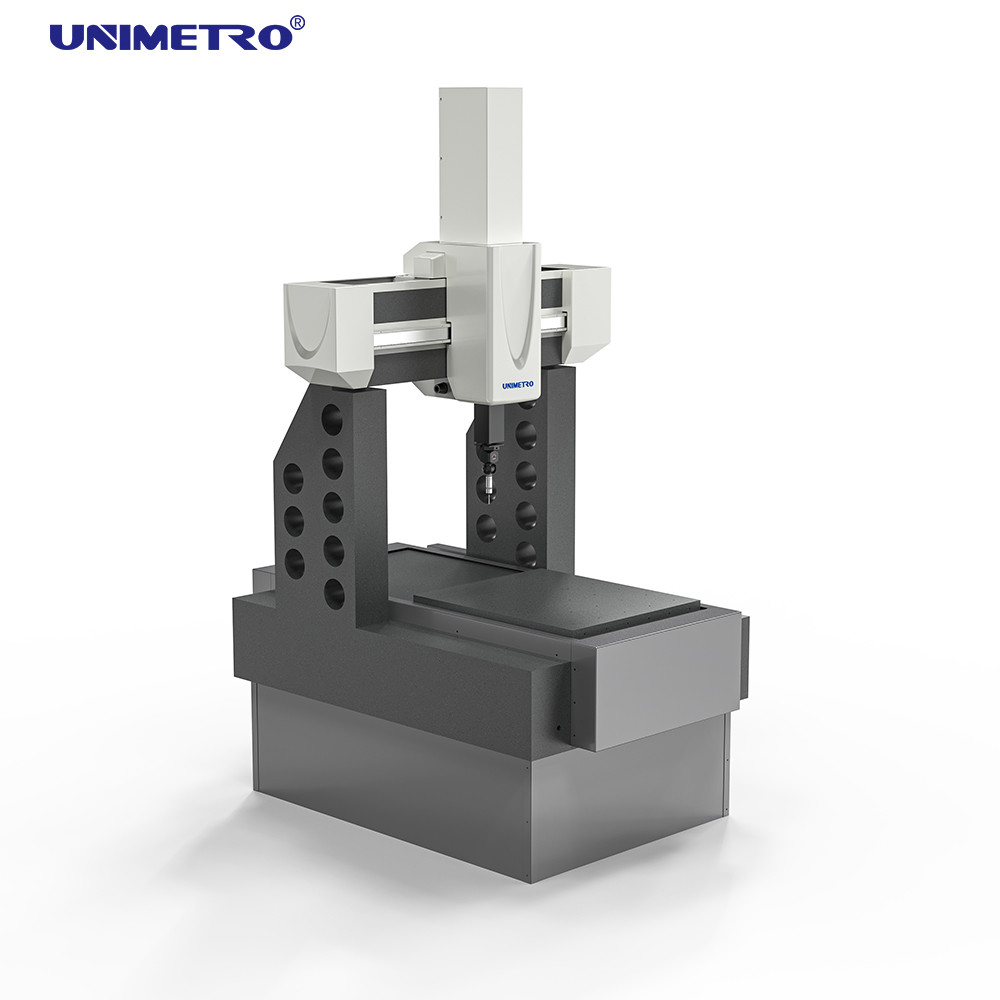

Coordonnée de la machine de mesure de la haute précision 3D de l'exactitude 1.2um CMM

Coordonnée de la machine de mesure de la haute précision 3D de l'exactitude 1.2um CMM

  • Coordonnée de la machine de mesure de la haute précision 3D de l'exactitude 1.2um CMM
Coordonnée de la machine de mesure de la haute précision 3D de l'exactitude 1.2um CMM
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: ISO
Numéro de modèle: Néon
Conditions de paiement et expédition:
Quantité de commande min: 1set
Prix: Negotiable
Détails d'emballage: Cas en bois
Délai de livraison: 40-45days
Conditions de paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 10 réglés par mois
Contact
Description de produit détaillée
Nom de produit: Machine de mesure en céramique de coordonnée de la conception CMM de poutre avec une plus haute préc Modèle: Néon
MPEe: ≤ 1.2+L/350 (μm) MPEp: 1.2μm
Garantie: 12 mois avantage: De grande précision
Surligner:

CMM machine de mesure 3D du même rang

,

machine de mesure de coordonnée de 1.2um 3D

,

Machine de mesure de la plate-forme 3D de granit

Machine de mesure du même rang de grande précision en céramique de la conception 1.2um




« La machine de mesure au néon de coordonnée de série adopte la conception en céramique innovatrice pour réaliser des capacités de balayage et de détection d'ultra-haut-précision sur le marché actuel. Particulièrement approprié aux besoins d'application des produits à haute précision dans les domaines de l'électronique, des véhicules à moteur et aérospatiaux. C'est une trois-coordonnée unique et excellente qui peut être équipée des sondes multiples de trois-coordonnée.

Paramètres de mesure du même rang de MachineTechnical :

Nom de produit Machine de mesure du même rang de grande précision en céramique de la conception 1.2um
  Chaîne de voyage (millimètres) Exactitude (um)
Série de Ne Axe des abscisses Axe des ordonnées Axe de Z MPEe MPEp
600, 700 600-1000 600 0.9+L/350um 0.9um
800 800-1500 700
1000 1000-3000 800
1200 1500-4000 1000
Système logiciel Commutateur de mesure Version avancée rationnelle-DMIS (DAO)
Manuel Manual+disk

Système de contrôle
et système de sonde

Incluez la manette

Le système de contrôle de RENISHAW, incluent la manette de MCU

Ensemble de sonde

RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M…

Stylet de sonde

Stylet de RENISHAW m2 M3




Application de mesure du même rang de MachineTypical :



· Pièces de moteur et de boîte de vitesse d'automobile


· Lames d'aviation, moteurs et pièces d'avions


· Ingénierie de précision générale·


· Fabrication pharmaceutique





Caractéristiques du même rang de machine de mesure



  • Plate-forme de haute qualité de granit de plate-forme de fonctionnement, rail de guide précis de queue d'aronde

La plate-forme de fonctionnement de granit est l'appui de la machine entière, et sa qualité affecte la représentation globale de la machine. La plate-forme est faite de matériel de granit, ajouté aux rails de guide précis de queue d'aronde, qui réduit effectivement la vibration de la machine de mesure et améliore la représentation de la machine entière.



  • La voie de guidage gyroscopique a entièrement enfermé, poutre en céramique, axe :

Les haches de X et de Z sont en céramique, qui est résistant pour se rouiller, a la bonne rigidité, et a un plus petit coefficient de dilatation thermique et de grande précision !



  • Mécanisme de atténuation passif de parenthèse de base double :

La machine de mesure de trois-coordonnée est fondamentalement utilisée dans l'usine, ainsi il est inévitable qu'il y aura des vibrations provoquées par la machine-outil ou le véhicule de transport à côté de lui, qui a un impact mortel sur l'exactitude de la trois-coordonnée. La fabrication de la base à l'épreuve des tremblements de terre est une idée fondamentale, et ceci augmentera des frais supplémentaires et des problèmes. Notre parenthèse de trois-coordonnée adopte une double structure de atténuation passive pour empêcher l'influence de la vibration basse fréquence, qui garantit considérablement l'exactitude de la mesure et peut réduire le problème des mesures à l'épreuve des tremblements de terre de base.




Logiciel du même rang de machine de mesure
Progiciel rationnel-DMIS
Rationnel - DMIS est un progiciel intégré à grande échelle developpé récemment de la mesure 3D. En plus du développement et de la conception du logiciel, qui prend en considération les conditions des débutants pour l'étude et l'usage faciles du logiciel et des utilisateurs de haut niveau pour la fonction du logiciel, d'une manière primordiale, ce devient un modèle CMM de standardisation de logiciel de mesure.
Des programmes rationnels de DMIS sont conçus avec le plein et indigène noyau de DMIS jusqu'à la version 5,0 de DMIS, qui est totalement différent du soi-disant « appui DMIS » (le noyau n'est pas DMIS). Comme nous le savons, DMIS est devenu une norme de l'OIN (le 22093:2003 d'OIN)

Images du même rang d'usine de machine de mesure

Coordonnée de la machine de mesure de la haute précision 3D de l'exactitude 1.2um CMM 0
