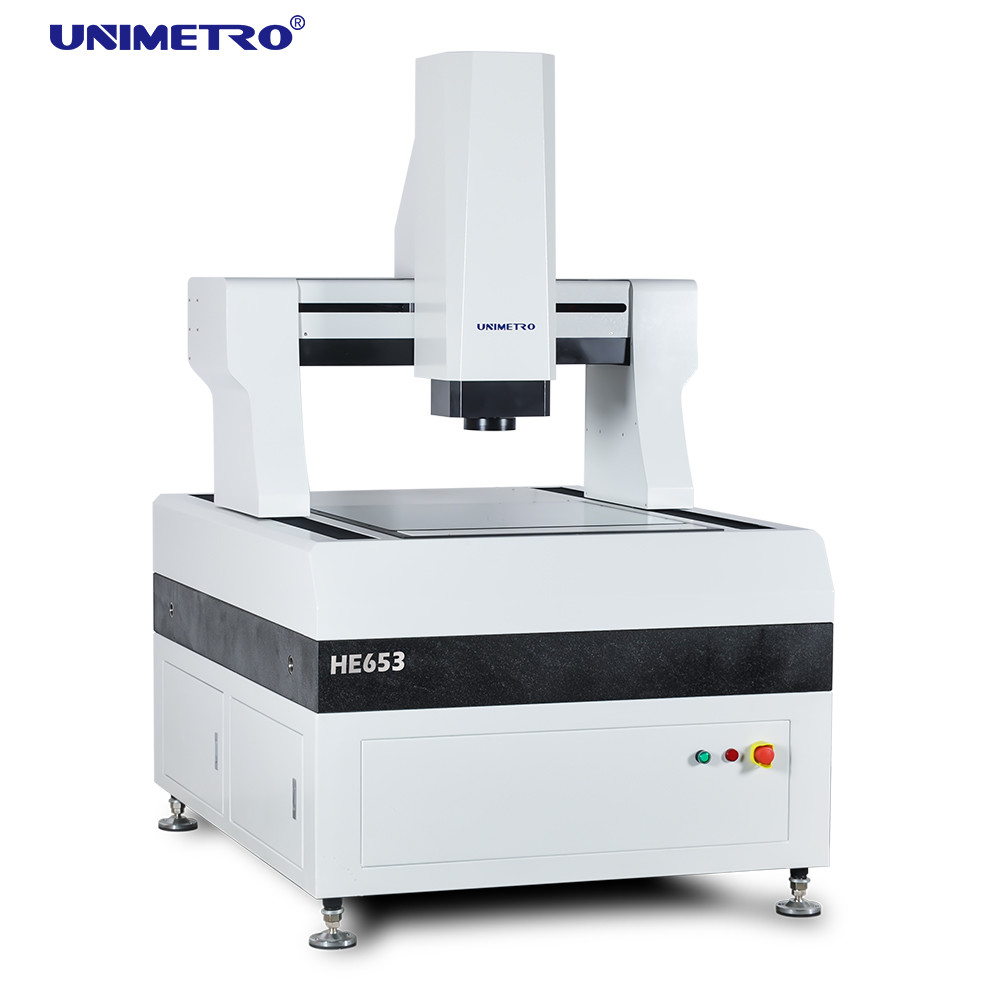

Système de mesure de la vision haute résolution avec conception de gantry mobile

Système de vision entièrement automatique pour mesure, sonde tactile, grande machine de mesure de vision

Les systèmes de mesure visuelle de type portique de haute précision de la série HE combinent haute précision et haute efficacité et offrent une mesure à grande vitesse pour les éléments géométriques de différents types de pièces. La série HE est largement utilisée dans diverses industries et produits tels que les PCB, les stratifiés cuivrés, le verre tampon, les modules LCD et les matériaux isolants, etc.

L'analyse par éléments finis est introduite dans le processus de conception de la série HE, garantissant une rigidité élevée et une structure mécanique précise. La base de la machine utilise une structure de type pont mobile à cadre fermé, qui est simple et offre une capacité de chargement élevée et les meilleures performances de mouvement.

Caractéristiques du produit

Caractéristiques des machines de mesure par grande vision:
>> Structure de portique mobile et la pièce à usiner est fixe lors de la mesure ;
>> Contrôle entièrement automatique en boucle fermée CNC à quatre axes, mesure entièrement automatique ;
>> Base et poutre en granit de qualité 000, stables et fiables ;
>> Règle à réseau ouvert avec une résolution de 0,1 um, haute précision et bonne stabilité ;
>> Le rail de guidage linéaire de précision, la vis à billes de qualité rectifiée et le servomoteur Panasonic AC assurent la stabilité de la précision de positionnement du système de mouvement de la machine ;
>> Caméra couleur haute résolution pour répondre aux exigences d'observation claire et de mesure stable ;
>> Objectif à zoom automatique continu 6,5x, zoom automatique précis, une correction d'un pixel suffit ;
>> La source lumineuse de surface LED programmable à 5 anneaux et 8 zones et le système de source lumineuse de contour LED parallèle à transmission peuvent réaliser un réglage intelligent de la luminosité sur 256 niveaux ;
>> La sonde de contact importée est configurée pour réaliser des mesures 3D ;
>> Le logiciel de mesure automatique d'images Immeasuring4.2 avec droits de propriété indépendants est fourni en standard, qui est puissant et facile à utiliser ;

Fonction logicielle

Notre grande machine de mesure par vision dispose d'un logiciel puissant à prendre en charge.

▶Avec le logiciel de mesure composite External-Array RationalVue, la série ULTRA est capable d'offrir une puissante fonction de mesure composite 2D/3D ;

▶L'interface d'opération simple et facile à comprendre rend la mesure plus simple et efficace ;

▶Un programme de mesure automatique peut être défini pour effectuer la mesure par lots de manière efficace et rapide.

Paramètres

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des accessoires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
