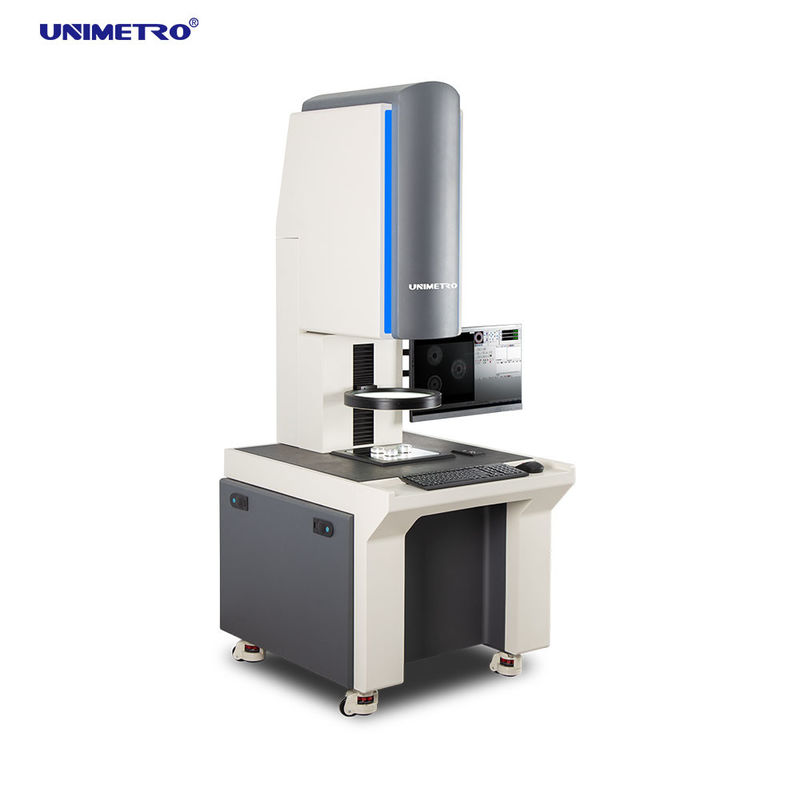

Capteur d'image à grand champ de vision (FOV) avec haute résolution pour une mesure par lots efficace

Large Field-Of-View (FOV) Image Dimension Sensor With High Resolution For Efficient Batch Measurement

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	AVANT100

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Cas en bois
Délai de livraison:	15 jours de travail
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100 par mois

meilleur prix Contactez

Détail Infomation

Nom du produit:	Machine de mesure de dimension d'image de design compact avec le grand champ de vision	Capteur d'image:	appareil photo numérique de couleur de 2000W HD
Lentille de réception légère:	Lentille télécentrique simple / double	Vision générale:	130*100mm
Répétabilité:	+-2 (table du même rang ne se déplaçant pas)	Résolution d'affichage:	0,1um
Garantie:	12 mois	Dimension:	415240768mm
Mettre en évidence:	Système de mesure compact de dimension d'image , Mesure rapide de système de mesure de dimension d'image , Système de mesure de dimension d'image d'OIN

Description de produit

Capteur de dimension d'image à grand champ de vision

Conception compacte avec haute résolution pour une mesure de lot efficace

Le système de mesure dimensionnelle par image A100 représente l'approche innovante de UNIMETRO en matière de technologie de mesure par image. Contrairement aux instruments de mesure d'image 2D traditionnels, ce système élimine le besoin de capteurs de déplacement à règle à grille comme normes de précision et ne nécessite pas de lentilles avec de grandes longueurs focales pour le grossissement de l'image afin d'assurer la précision de la mesure.

Doté d'une structure de corps simplifiée, l'A100 utilise un objectif zoom télécentrique avec un grand angle de vision et une grande profondeur de champ, combiné à une caméra CCD haute résolution et un logiciel de fond puissant. Ce système optique avancé utilise un traitement numérique à haute vitesse et des algorithmes d'analyse d'image de précision pour évaluer les tolérances dimensionnelles en un seul clic.

Caractéristiques principales

Fonctionnement rapide et efficace

Les produits peuvent être placés librement sur l'établi sans fixations supplémentaires pour le positionnement
Capacité de mesure rapide - jusqu'à 512 pièces mesurées simultanément
Efficacité de mesure de lot améliorée avec un fonctionnement rapide et précis en mode CNC

Résultats précis et constants

L'opération en un clic fournit des résultats de mesure précis et constants pour tout opérateur
L'autofocus logiciel élimine les écarts par rapport aux ajustements de mise au point manuels
L'identification automatique de la position de mesure garantit des résultats unifiés et stables à chaque fois

Fonctionnement facile et simple

Formation rapide des opérateurs avec un minimum d'instructions manuelles requises
Interface d'exploitation intuitive avec des fonctions facilement accessibles
Création de lignes et de points virtuels pour des exigences de mesure étendues

Spécifications techniques

Numéro de modèle	A100
Capteur d'image	Caméra numérique couleur HD 2000W
Affichage externe	24 pouces
Lentille de réception de lumière	Lentille télécentrique simple/double
Système d'éclairage	Système de chute avec éclairage directionnel annulaire à zone unique (lumière blanche)
Transmission	Éclairage de transmission télécentrique (lumière blanche)
Vision large	83×63mm
Répétabilité	±3µm (Table de coordonnées immobile)
Logiciel de mesure	INS/F
Résolution d'affichage	0.1µm
Table de coordonnées électrique direction Z	Plage de déplacement de 100 mm
Dimensions	240×415×770mm
Poids	50kg
Alimentation	110-240VAC, 50/60Hz

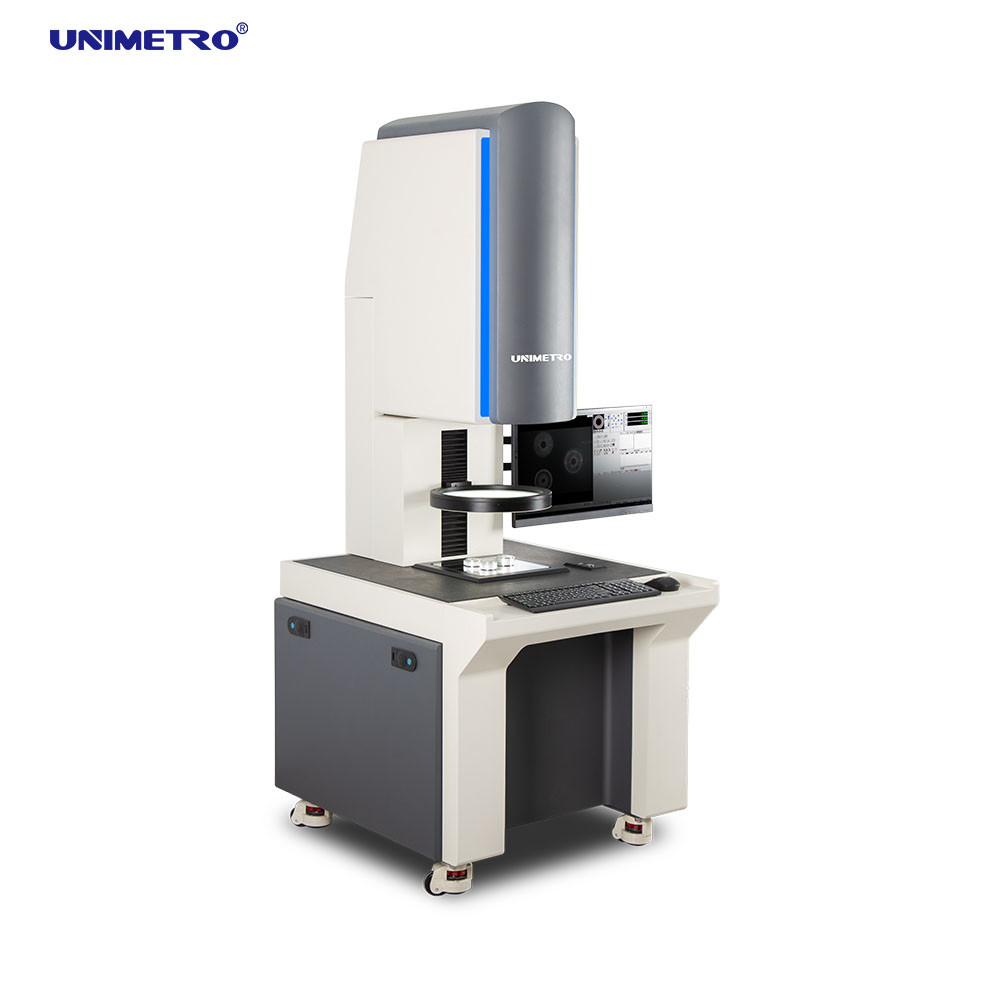

Images du produit

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que fabrique principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure par coordonnées, les fixations CMM et VMM, et les équipements connexes.

Q3 : Comment choisir la spécification appropriée ?

R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous les services personnalisés ?

R4 : Oui, nous fournissons des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits sont livrés avec une garantie d'un an. Nous avons amélioré la durabilité des composants critiques pour des performances fiables.
