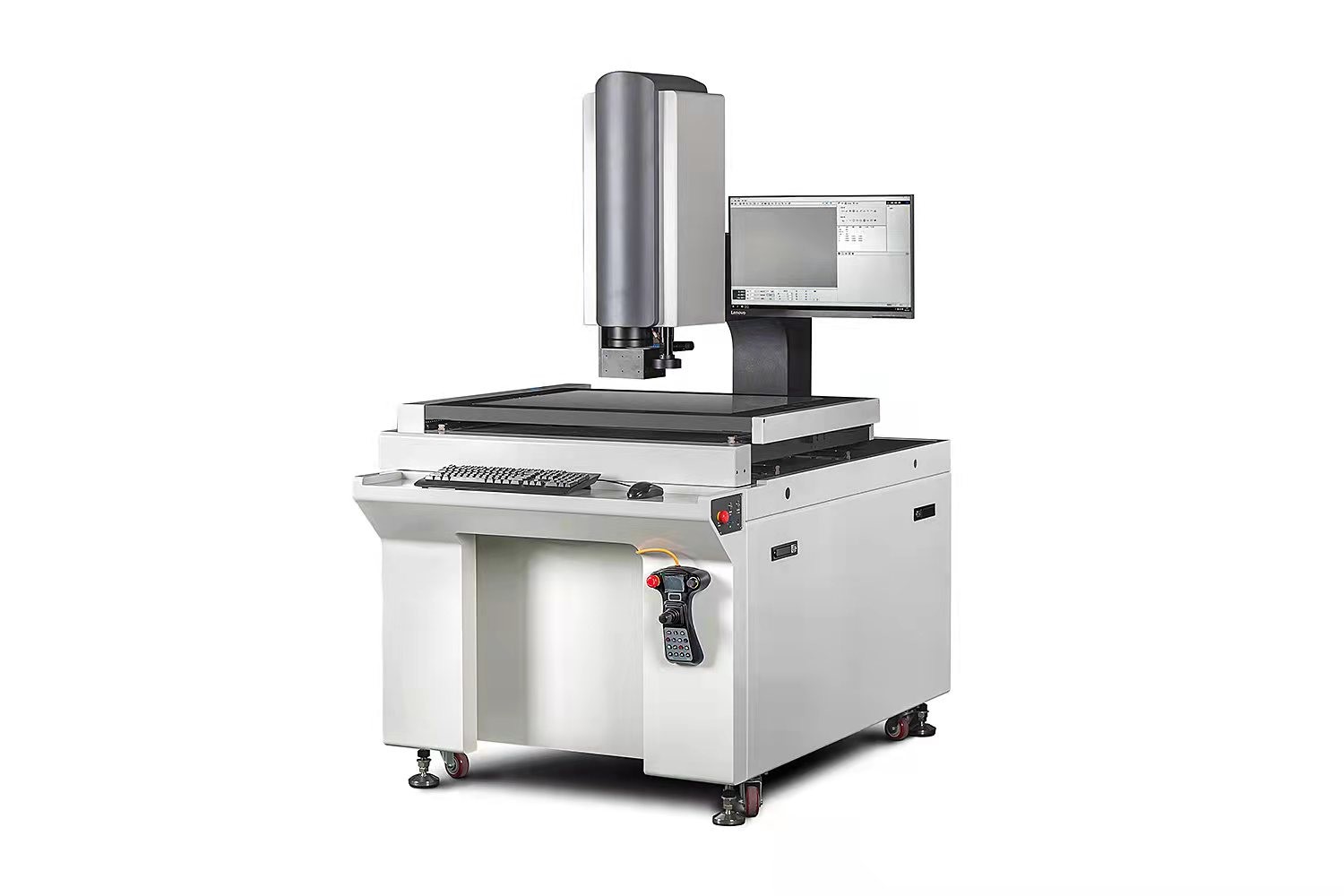

Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque

Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Fast Dual-Lens Vision Measuring Machine with 80x60mm Field and 8um Accuracy for Mosaic Imaging
Informations de base
Lieu d'origine: Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: GENÈSE
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Caisse en bois
Délai de livraison: 30 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: 10 par mois
meilleur prix Contactez
Détail Infomation
Nom du produit: Instrument de mesure de la mosaïque d'image rapide à double lentille Plage de mesure: 400 * 300 * 200 mm
Mode de mouvement: Automatique Configuration de l'objectif optique: Double lentille optique à grande arme télécentrique
Image Mosaic Field Taille: 80 * 60 mm Capteur d'image: Big Fov Lens: caméra Hikvision 20m
Précision de mesure: en 8UM
Mettre en évidence:

Caméra à grande vitesse industrielle de double lentille

,

Machine de mesure rapide d'image de mosaïque

,

Machine de mesure rapide d'image de double lentille

Description de produit

Machine de mesure rapide de la vision à double objectif avec champ 80x60 mm pour l'imagerie mosaïque
Appareil de mesure à mosaïque à double objectif de la série Genesis

L'instrument de mesure rapide de mosaïque d'image de la série Genesis combine la technologie de mesure rapide de couture d'image avec la technologie de mesure d'image traditionnelle.Équipé d'une lentille télécentrique à grand champ de vision et d'une lentille télécentrique à zoom entièrement automatique, il réalise simultanément des fonctions de mesure rapide et de mesure fine à grossissement élevé.

Spécifications techniques
Numéro de modèle Genèse 400 Genèse 500 Genèse 600
L'écart de mesure X*Y*Z(mm) 400*300*200 500*400*200 600*500*200
Mode de déplacement Automatique
Configuration des lentilles de vision Lentille optique à grand champ télécentrique double + zoom automatique de 0,7-4,5x
Image Mosaïque Taille du champ ((mm) 80*60
Capteur d'image Lentille FOV: appareil photo numérique HIKVISION 200M
Objectif zoom automatique: appareil photo numérique HIKVISION 2M
Mesurer la précision Mesure de la mosaïque d'image: < 8um
Mesure traditionnelle de l'image: 3+L/200 um
Résolution à échelle linéaire 0.0001 mm
Précision de mesure du système > 8um
Lumière de surface Deux ensembles de lampes à anneau LED
Lumière de contour Deux groupes de sources lumineuses LED parallèles
Logiciel Logiciel de vision d'inspection à haute vitesse FlashPro Ultra
Description du produit

La série Genesis prend en charge les fonctions de mesure pour placer plusieurs pièces à volonté,permettant aux utilisateurs d'obtenir l'expérience d'utilisation et l'efficacité des instruments de mesure à un clic et des instruments de mesure d'image traditionnels sur une seule machineLes systèmes de mesure des deux systèmes de mesure optique sont basés sur le même système de coordonnées.et l'efficacité de la mesure Genesis est améliorée géométriquement par rapport aux instruments de mesure d'images bidimensionnelles traditionnels.

Applications

La série Genesis peut être utilisée dans un large éventail de domaines de mesure des dimensions de précision et joue un rôle important dans le contrôle de la qualité dans l'électronique grand public, les semi-conducteurs, l'automobile,aérospatiale et autres industries. Aide les utilisateurs à améliorer considérablement la productivité.

Fonctions logicielles

La série Genesis, avec le logiciel de vision de détection à très haute vitesse FlashPro, fournit une fonctionnalité de mesure rapide subversive.Le logiciel a apporté de nombreux changements révolutionnaires dans le traitement rapide des images, des algorithmes concurrents, une compensation de précision et un cadre système.

  • Fonctions logicielles complètes de mesure d'images: y compris la mesure de différents points, lignes, cercles, arcs, polylines et splines d'éléments 2D
  • Système de coordonnées complet, structure et fonctions de calcul des tolérances
  • Fonctions d'importation, d'exportation et de programmation hors ligne de la CAO
  • Interpolation de sous-pixels de haute précision et compensation de la distorsion de l'objectif
  • Module de reconnaissance de cible et de correspondance d'image
  • Interface de communication de prise de support
Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 0
Galerie de produits
Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 1 Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 2 Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 3 Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 4
Nos clients et agents
Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 5 Machine de mesure optique rapide à double objectif avec champ de 80x60 mm et précision de 8 µm pour imagerie mosaïque 6
Questions fréquemment posées
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donner la réponse la plus rapide dans les 24 heures.
Q2: Qu'est-ce que votre entreprise produit principalement?
A2: Nous produisons principalement des machines de mesure de la vision, des machines de mesure de coordonnées, des appareils CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille des produits à mesurer, notre équipe professionnelle vous conseillera sur les instruments de mesure avec les spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
A4: Absolument! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins spécifiques du client.
Q5: Quelle est votre période de garantie?
R5: Notre période de garantie de produit est de 1 an. Notre qualité de produit est très stable, et nous avons considérablement amélioré sur certaines pièces cassantes. Vous pouvez être assuré de la qualité de notre produit.
