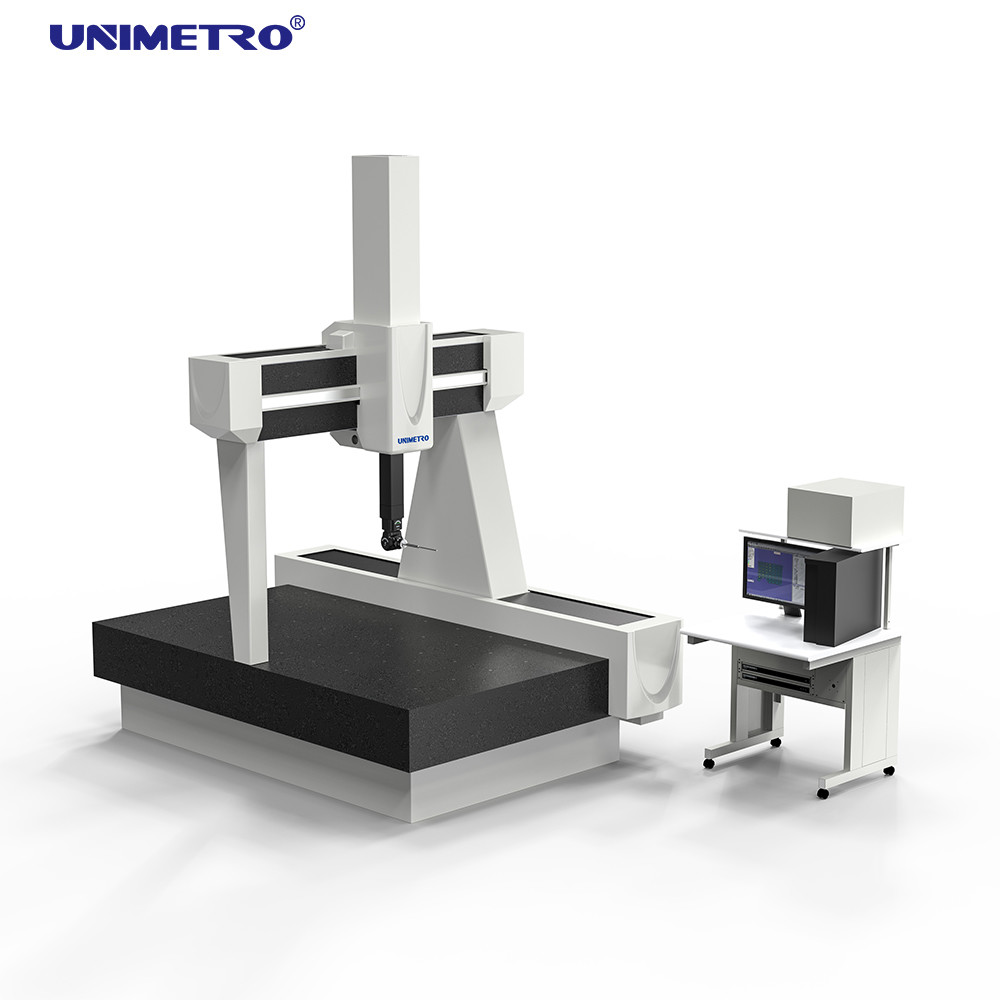

Équipement de machine à mesurer tridimensionnelle (MMT) avec technologie de mesure de petits trous

"Hélium" représente la machine de mesure de plus haute précision entièrement développée et conçue par UNIMETRO.assurer une intégration parfaite et rapide pendant l'assemblageToutes les machines de mesure sont certifiées selon les normes ISO 10360-2, en utilisant deux procédures d'acceptation normalisées.La vérification de la précision comprend des mesures au laser de très haute précision et des essais standardisés avec des mesures solides certifiées DKD telles que des blocs de jauge et des plaques à billes..

Mesure SW: Rational-DMIS version avancée (CAD)
Manuel: manuel + disque

Comprend le contrôle du joystick avec le système de contrôle RENISHAW et le joystick MCU
Les équipes de sondes: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stylus de la sonde: Stylus RENISHAW M2 M3

• Détecteur de vibration double passif breveté:Intégré directement dans le châssis de la machine, ce qui permet de le placer près de la production sans nécessiter de fondations spéciales.
• Table de travail en granit de haute qualité:Fabriqué avec une grande précision, du granit naturel lourd et stable de "Mount TAI" pour un amortissement et des performances vibratoires supérieurs.
• Les guides joints dans tous les axes:Protège les voies de guidage contre les dommages, la saleté et les influences thermiques directes, adapté aux environnements poussiéreux.
• Pièces clés importées:Utilise des composants de marques célèbres (servo-moteur, système de transmission, système pneumatique) pour une précision et une durée de vie optimales.
• Échelle optique RENISHAW:Échelle optique de haute précision avec une résolution de 0,5 μm pour une précision de mesure supérieure.
• Pour les véhicules à moteur électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:Structure entourée à quatre côtés avec plusieurs régulateurs de pression d'air et un roulement pneumatique annulaire pour la stabilité de l'instrument.
• Technologie des petits trous:Consommation d'air: 150NL/Min. Crée une zone de condensation entre le roulement d'air et la voie de guidage pour compenser la chaleur due au frottement du mouvement, améliorant la stabilité thermique et la précision à long terme.

Rational-DMIS est un logiciel de mesure 3D intégré à grande échelle récemment développé, conçu pour répondre aux exigences des utilisateurs débutants et avancés.Développé avec le noyau DMIS (ISO 22093)Le modèle de référence est le modèle de référence de la norme CMM.
